药剂原液储罐液位测量方法与实施指南

一、液位测量的核心原理与技术分类

液位测量通过传感器将液位高度转换为电信号（如4-20mA、0-10V）或数字信号（如RS485、无线传输），常见原理与适用场景如下：

• 浮球式液位计：通过浮球随液面升降带动磁性开关或电位器，输出液位高度。适用于低粘度、无腐蚀性药剂（如注射用水），成本低但需接触式测量。

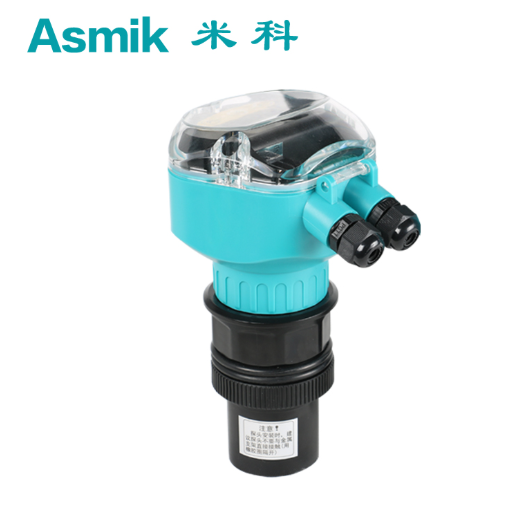

• 超声波液位计：利用超声波在空气与液面间的反射时间差测量液位，非接触式测量，适用于中低粘度药剂（如糖浆），但需避免泡沫与蒸汽干扰。
• 雷达液位计：通过发射微波并接收液面反射波，计算液位高度，非接触式测量，适用于高温、高压、高粘度药剂（如油脂），精度高但成本较高。
• 压力式液位计：通过测量储罐底部压力推算液位高度（P=ρgh），适用于密封储罐或带搅拌装置的场景，需考虑药剂密度变化。

二、液位测量设备的选型依据

选择液位测量设备需结合药剂特性、储罐结构及测量需求，以下为关键选型参数：

• 药剂特性：
  • 腐蚀性：强酸、强碱药剂需选用耐腐蚀材质（如316L不锈钢、PTFE涂层），避免传感器腐蚀失效。
  • 粘稠度：高粘度药剂（如蜂蜜、胶体）需选用非接触式设备（如雷达、超声波），避免浮球卡滞或压力管堵塞。
  • 泡沫与蒸汽：含泡沫药剂（如发酵液）需选用雷达液位计（带泡沫抑制算法），或配置消泡装置。
• 储罐结构：
  • 立式储罐：优先选用浮球式或雷达液位计，安装简便且成本低。
  • 卧式储罐：需选用角度传感器或超声波液位计，适应水平液面测量。
  • 带搅拌装置储罐：需选用非接触式设备（如雷达），避免搅拌桨干扰接触式传感器。
• 测量精度：
  • 库存管理：需精度±1% FS（如1000L储罐误差＜10L），选用雷达或压力式液位计。
  • 工艺控制：需精度±0.5% FS（如配液系统），选用高精度压力式或浮球式液位计。

三、液位测量设备的安装与调试规范

规范安装与调试是确保液位测量准确的关键，以下为从设备安装到调试的全流程指导：

• 浮球式液位计：
  • 安装位置：浮球需垂直悬挂，避免与储罐内壁接触，导杆需固定牢固（如用支架固定）。
  • 调试步骤：通电后手动升降浮球，观察输出信号是否与液位线性相关，调整零点与量程电位器。
• 超声波液位计：
  • 安装位置：传感器需垂直对准液面，距离液面高度0.3-5m（避免近场盲区），避开进料口与搅拌桨。
  • 调试步骤：用标准液位尺（如刻度杆）对比测量，调整声速修正系数（如温度补偿）。
• 雷达液位计：
  • 安装位置：天线需垂直液面，距离罐顶0.5-1m（避免冷凝水干扰），避开障碍物（如爬梯、加热盘管）。
  • 调试步骤：通过人机界面（如触摸屏）设置储罐高度、药剂密度等参数，用反射板法校准信号强度。
• 压力式液位计：
  • 安装位置：压力传感器需安装在储罐底部（如法兰连接），避免沉积物覆盖（如配置排污阀）。
  • 调试步骤：通入已知压力（如用空压机加压），调整零点与量程参数，并输入药剂密度修正液位。

四、校准与维护要点

定期校准与日常维护是延长设备寿命、维持精度的关键，以下为关键步骤与注意事项：

• 校准周期：浮球式液位计每3-6个月校准一次，超声波/雷达式每6-12个月校准一次，压力式每1-2年校准一次。
• 校准方法：
  • 比较法：将设备输出与标准液位尺对比，调整零点与量程参数。
  • 砝码法（浮球式）：通过加载已知重量的砝码模拟液位变化，验证输出信号是否线性。
• 日常维护：
  • 清洁：定期擦拭传感器表面（如超声波探头、雷达天线），避免药剂残留或灰尘覆盖。
  • 检查：每月检查电缆连接是否松动，法兰密封是否泄漏，发现裂纹或变形需及时更换。

五、特殊场景下的测量解决方案

药剂原液储罐液位测量可能面临腐蚀性、高粘度、泡沫等特殊场景，需通过以下方法优化：

• 强腐蚀性药剂场景（如浓硫酸、氢氧化钠溶液）：
  • 选用耐腐蚀材质（如PTFE涂层浮球、316L不锈钢压力传感器），并配置隔离罐（如用隔离液隔离腐蚀性药剂与传感器）。
• 高粘度药剂场景（如油脂、胶体）：
  • 选用非接触式雷达液位计（带粘度修正算法），或配置加热装置（如蒸汽伴热）降低药剂粘度。
• 含泡沫药剂场景（如发酵液、蛋白溶液）：
  • 选用雷达液位计（带泡沫抑制功能），或配置消泡装置（如机械消泡桨、消泡剂添加系统）。

六、总结

药剂原液储罐液位测量需结合药剂特性、储罐结构及测量需求选择适配的设备，并通过规范安装、定期校准及特殊场景处理确保精度。关键步骤包括：

1. 明确测量需求与场景特性，选择浮球式、超声波、雷达或压力式液位计。
2. 规范安装与调试流程，确保传感器位置正确、参数设置合理，并通过标准液位尺校准。
3. 处理特殊场景干扰，通过耐腐蚀材质、非接触式测量、消泡装置等技术提升设备适应性。

通过系统化实施，液位测量设备可为制药、化工行业的库存管理、工艺控制及安全防护提供可靠数据支撑，助力生产效率与质量控制。
