负压用压力变送器测量方法与实施指南

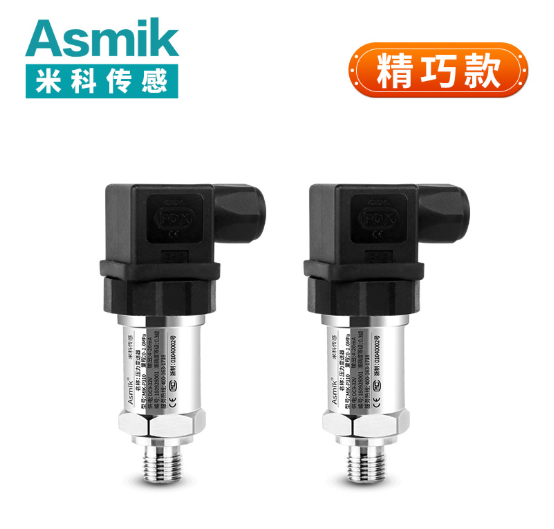

一、负压测量的核心原理与变送器类型

负压是指低于大气压的压力状态（如-100kPa至0kPa），其测量需通过压力变送器将负压信号转换为标准电信号（如4-20mA、0-10V）。常见变送器类型与原理如下：

• 压阻式压力变送器：利用硅压阻效应，负压作用在扩散硅芯片上，产生与压力成正比的电阻变化，通过惠斯通电桥转换为电信号。适用于中低真空场景（如-100kPa~0kPa），成本低但需温度补偿。
• 电容式压力变送器：通过测量负压作用下可动电极与固定电极间的电容变化推算压力。适用于高真空场景（如-1kPa~0kPa），精度高但成本较高。
• 压电式压力变送器：利用压电材料的压电效应，负压作用在陶瓷或石英晶体上，产生电荷信号。适用于动态负压测量（如真空泵出口压力波动），但需高阻抗放大电路。

二、负压变送器的关键参数与选型依据

选择负压变送器需综合考虑测量范围、精度、环境适应性等参数，以下为选型核心依据：

• 量程适配：需覆盖负压最大值并预留余量。例如，真空包装机负压范围-80kPa~-90kPa，需选用量程-100kPa~0kPa的变送器，避免超限导致损坏。
• 精度等级：常见±0.1% FS（高精度）、±0.5% FS（通用型）、±1% FS（基础型）。例如，半导体真空腔体需±0.1% FS精度，一般工业场景可选用±0.5% FS精度。
• 输出信号：模拟输出（4-20mA、0-10V）适用于传统控制系统（如PLC），数字输出（RS485、以太网）适用于智能设备（如物联网平台）。
• 环境适应性：
  • 温度范围：通用型变送器工作温度-10℃~70℃，高真空型需＞150℃（如扩散硅变送器），低温型＜-40℃（如陶瓷变送器）。
  • 介质兼容性：腐蚀性介质（如酸、碱）需选用316L不锈钢外壳与PTFE密封圈，食品行业需选用符合FDA标准的材质（如医用硅胶）。

三、负压变送器的安装与调试步骤

规范安装与调试是确保负压测量准确的关键，以下为从安装到调试的全流程指导：

• 安装位置选择：
  • 负压源（如真空泵、真空腔体）需靠近变送器安装，减少管道压力损失。
  • 避免安装在振动源（如电机、泵）附近，振动可能导致传感器零点漂移。
• 管道准备：
  • 管道内壁需光滑，避免毛刺或焊渣划伤变送器膜片。
  • 管道直径需与变送器接口匹配（如M20×1.5、G1/2），并配置截止阀以便维护。
• 电气连接：
  • 电源线与信号线需分开布线，避免电磁干扰。
  • 屏蔽电缆（如RVVP 2×1.0mm²）需单端接地（接至变送器外壳）。
• 初始调试：
  • 通电后观察变送器自检状态（如LED指示灯），确认无故障报警。
  • 用标准真空计（如皮拉尼计）对比测量，调整变送器零点与量程电位器（模拟信号变送器）或软件参数（数字信号变送器）。

四、校准与维护要点

定期校准与日常维护是延长变送器寿命、维持精度的关键，以下为关键步骤与注意事项：

• 校准周期：通用型变送器每6-12个月校准一次，高精度场景每3个月一次。校准需使用标准真空源（如真空校准仪），覆盖量程的0%、50%、100%三点。
• 校准方法：
  • 比较法：将变送器输出与标准真空计对比，调整零点与量程参数。
  • 砝码法（微压场景）：通过加载已知重量的砝码产生标准负压，验证变送器输出是否与理论值一致。
• 日常维护：
  • 清洁：定期用软布擦拭变送器表面，避免灰尘、油污堵塞压力孔。腐蚀性介质使用后需用去离子水冲洗。
  • 检查：每月检查电缆连接是否松动，接口密封圈是否老化，发现裂纹或变形需及时更换。

五、特殊场景下的测量解决方案

负压测量可能面临高真空、腐蚀性介质、高温/低温等特殊场景，需通过以下方法优化：

• 高真空场景（如半导体制造，压力＜1kPa）：
  • 选用电容式变送器（如陶瓷电容），精度±0.1% FS，并配置真空规管（如皮拉尼计）辅助校准。
  • 安装时需避免漏气，管道连接处需涂抹真空脂并加装密封圈。
• 腐蚀性介质场景（如化工真空干燥，介质含酸、碱）：
  • 选用316L不锈钢外壳与PTFE密封圈，变送器膜片需镀金或镀铂以抗腐蚀。
  • 检测后需用中性清洗液（如磷酸三钠溶液）冲洗管道，避免介质残留。
• 高温/低温场景（如地热真空回灌，温度＞80℃或＜-20℃）：
  • 高温场景选用扩散硅变送器（耐温＞150℃），并配置冷却装置（如盘管冷却器）。
  • 低温场景选用陶瓷变送器（耐温＜-40℃），并配置加热带（如PTC陶瓷加热片）维持工作温度。

六、总结

负压用压力变送器的测量需结合负压特性与变送器原理，通过规范选型、安装、校准及特殊场景处理确保精度。关键步骤包括：

1. 明确测量需求与场景特性，选择适配的变送器类型（压阻式、电容式）与参数（量程、精度）。
2. 规范安装与调试流程，确保管道清洁、电气连接可靠，并通过标准真空源校准。
3. 处理特殊场景干扰，通过高精度变送器、抗腐蚀材质、温控装置等技术提升适应性。

通过系统化实施，负压用压力变送器可为真空包装、医疗设备、半导体制造等领域提供可靠数据支撑，助力工艺控制与质量控制。
