温度传感器连接方法与实施指南

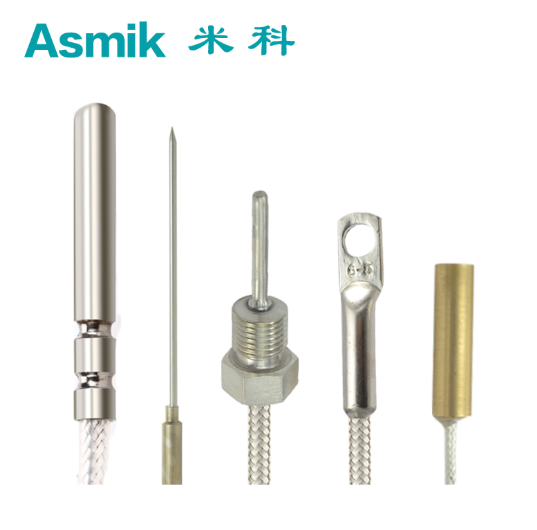

一、温度传感器类型与信号特性

连接温度传感器前，需明确其类型与信号特性，以下为常见类型与参数：

• 热电阻传感器（如PT100、PT1000）：通过电阻值随温度变化的原理测量，输出模拟信号（电阻值），需配合变送器转换为4-20mA或0-10V信号。
• 热电偶传感器（如K型、T型）：基于塞贝克效应，输出毫伏级电压信号，需配合补偿导线与冷端补偿装置使用。
• 数字式温度传感器（如DS18B20、SHT30）：内置ADC与数字接口，直接输出数字信号（如I²C、SPI、单总线），无需外接变送器。

二、连接前的准备工作

1. 工具与材料准备
   • 工具：螺丝刀、剥线钳、万用表（用于测量电阻/电压）、示波器（可选，用于检测信号质量）。
   • 材料：传感器专用电缆（如屏蔽电缆、补偿导线）、接线端子、热缩管（用于绝缘）、标签纸（标记线序）。
2. 安全注意事项
   • 断电操作：连接前需确保目标设备（如PLC、单片机）断电，避免短路或触电风险。
   • 防静电措施：处理数字式传感器时，需佩戴防静电手环，避免静电损坏芯片。
   • 环境适应：高温场景（如锅炉旁）需选用耐高温电缆（如铁氟龙材质），潮湿环境需选用防水接头（如IP67等级）。

三、不同类型温度传感器的连接步骤

1. 热电阻传感器连接

以PT100为例，其连接需考虑线制（两线制、三线制、四线制）与信号转换：

• 两线制连接：适用于短距离（≤5米），将PT100的两根引线直接接入变送器的“+”与“-”端子，变送器输出4-20mA信号至PLC。
• 三线制连接：适用于中距离（5-50米），通过三根引线（A、B、C）消除导线电阻影响。A与B接变送器“+”与“-”，C接变送器“C”端，变送器内部通过电桥平衡实现精度补偿。
• 四线制连接：适用于高精度场景（如实验室），两根线用于供电（V+、V-），另两根线用于测量（I+、I-），彻底消除导线电阻误差。

2. 热电偶传感器连接

以K型热电偶为例，其连接需配合补偿导线与冷端补偿：

• 补偿导线使用：将热电偶正极（红色）与补偿导线正极（红色）连接，负极（蓝色）与补偿导线负极（蓝色）连接，补偿导线另一端接入变送器的“+”与“-”端子。
• 冷端补偿：变送器需内置温度传感器（如NTC），测量环境温度并自动修正热电势误差，确保输出信号准确反映被测温度。

3. 数字式温度传感器连接

以DS18B20（单总线接口）为例，其连接需遵循特定时序与协议：

• 硬件连接：将传感器的DQ引脚（数据端）接入单片机的GPIO口，VCC接3.3V或5V，GND接地。需在DQ引脚与VCC之间并联4.7kΩ上拉电阻，确保信号稳定。
• 软件配置：通过单片机编写单总线协议代码，初始化传感器后发送温度转换命令（0x44），读取数据命令（0xBE），最终将16位二进制数据转换为十进制温度值（如0x02A0对应42.0℃）。

四、典型应用场景的连接案例

1. 工业锅炉温度监测
   • 场景：需监测锅炉出口蒸汽温度（0-500℃），要求精度±1℃并实时上传至DCS系统。
   • 实施方案：选用K型热电偶（量程0-600℃），通过补偿导线连接至温度变送器（输出4-20mA），变送器信号接入PLC的AI模块。PLC通过Modbus协议将数据上传至DCS，并在超限（如≥450℃）时触发报警并关闭燃料阀。
2. 智能家居温控系统
   • 场景：需监测室内温度（0-50℃）并联动空调启停，要求低成本与易安装。
   • 实施方案：选用DS18B20数字传感器（量程-55℃~125℃），通过单总线连接至ESP32开发板，开发板通过Wi-Fi将数据上传至云平台。用户通过手机APP设置目标温度（如25℃），当实测温度低于23℃时，开发板发送信号启动空调制热。
3. 实验室恒温槽控制
   • 场景：需精确控制恒温槽温度（±0.1℃），支持多路传感器输入与PID调节。
   • 实施方案：选用PT100三线制热电阻（精度±0.05℃），通过屏蔽电缆连接至高精度温度变送器（输出0-10V），变送器信号接入PID控制器的AI通道。PID控制器根据设定值与实测值调整加热器功率，并通过RS485将数据上传至计算机记录。
4. 冷链运输温度监控
   • 场景：需监测冷藏车温度（-20℃~20℃），要求无线传输与低功耗。
   • 实施方案：选用SHT30数字传感器（集成温湿度），通过I²C接口连接至LoRa模块，模块每5分钟发送一次数据至基站。当温度超过15℃时，模块触发本地蜂鸣器报警，并通过LoRa将报警信息上传至监控平台。

五、常见问题与排查方法

1. 信号异常（如无输出、输出波动）
   • 热电阻：检查接线是否松动，测量电阻值是否与温度对应（如PT100在0℃时电阻100Ω）。若电阻无穷大，可能为引线断路；若电阻偏小，可能为传感器短路。
   • 热电偶：检查补偿导线是否接反（正极接正极，负极接负极），测量热电势是否与温度表一致（如K型热电偶在100℃时热电势约4.095mV）。若热电势为零，可能为热电偶断路。
   • 数字式传感器：检查上拉电阻是否安装（如DS18B20需4.7kΩ），通过示波器观察DQ引脚信号是否符合单总线协议时序。若信号杂乱，可能为代码错误或传感器损坏。
2. 精度偏差（如测量值与实际温度偏差大）
   • 热电阻：检查变送器是否校准，可通过标准电阻箱（如100Ω、138.5Ω对应0℃、100℃）验证输出电流是否为4mA、20mA。若偏差超过±1%，需重新校准变送器。
   • 热电偶：检查冷端补偿是否有效，可通过测量变送器环境温度并与热电势计算值对比。若补偿失效，可能为NTC损坏或补偿电路故障。
   • 数字式传感器：检查传感器是否接触良好，可通过更换传感器验证。若更换后精度恢复，可能为原传感器老化（如DS18B20寿命约5-10年）。
3. 干扰问题（如信号受电磁场、电源波动影响）
   • 屏蔽与接地：将传感器电缆穿入金属管或使用屏蔽电缆，屏蔽层单端接地（如接至PLC机壳），避免形成接地环路。
   • 电源隔离：为传感器供电的电源需与控制电路电源隔离（如使用隔离DC-DC模块），避免共模干扰。
   • 信号滤波：在软件中添加数字滤波算法（如滑动平均、中值滤波），减少随机干扰对测量值的影响。

六、总结

温度传感器的连接需以传感器类型与应用场景为核心，结合信号特性与设备接口进行规范操作。关键步骤包括：

1. 明确传感器类型与信号特性，选择适配的连接方式（如热电阻的三线制、数字式传感器的单总线）。
2. 规范接线与绝缘处理，避免短路、断路或信号干扰。
3. 验证信号输出与精度，通过标准源或替换法排查故障。
4. 整合至控制系统，实现温度监测、报警或联动控制等智能化功能。

通过系统化实施，温度传感器可在工业、家居及科研领域稳定运行，为温度控制与系统安全提供可靠数据支撑。
