自流水水量测量方法与实施指南

一、传统自流水水量测量方法

在仪器化测量普及前，自流水水量主要通过经验公式或简易装置估算，常见方法与适用场景如下：

• 量水堰法：通过在渠道或河流中修建特定形状的堰（如三角堰、矩形堰），测量堰上水头高度并结合公式计算流量。适用于小流量场景（如农田渠道），公式为Q=C·Hⁿ（Q为流量，C为堰流系数，H为水头高度，n为指数）。例如，三角堰（n=2.47）适用于流量0.5-50L/s，矩形堰（n=1.5）适用于流量50-5000L/s。
• 浮标法：通过释放浮标（如木块、塑料瓶）并测量其流经固定距离的时间，计算流速（v=s/t），再结合渠道过水面积（A）得出流量（Q=v·A）。适用于天然河流或宽浅渠道，但精度受浮标选择与人为操作影响较大（误差±10%-20%）。
• 容积法：在封闭容器（如水桶、水池）中收集一定时间内的自流水，通过体积（V）与时间（t）计算流量（Q=V/t）。适用于极小流量场景（如泉水），但需人工操作且无法连续监测。

二、现代自流水水量测量仪器与技术

随着传感器与物联网技术的发展，现代自流水水量测量已实现自动化与精准化，常见仪器与原理如下：

1. 超声波流量计

适用于非接触式测量，通过发射超声波并接收其反射信号，计算流体流速与流量。

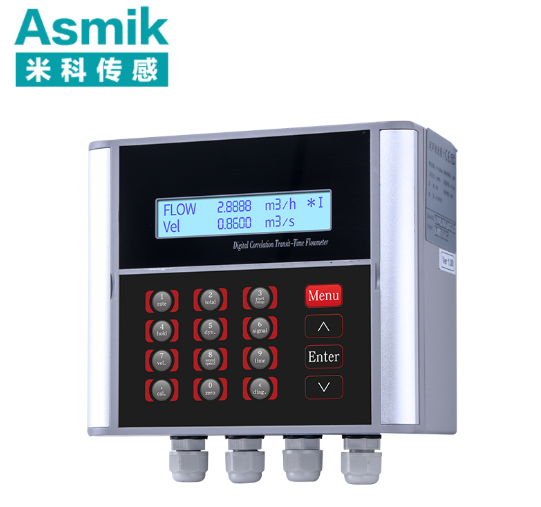

• 时差法超声波流量计：利用顺流与逆流超声波的时间差（Δt）计算流速（v=Δt·c²/(2L)），适用于清洁水体（如自来水、河道水）。
• 多普勒法超声波流量计：通过检测悬浮颗粒反射的超声波频率变化（多普勒效应）计算流速，适用于含泥沙或气泡的自流水（如污水渠）。

2. 电磁流量计

基于法拉第电磁感应原理，通过测量导电液体流经磁场时产生的感应电动势（E=B·v·D）计算流速（v=E/(B·D)），适用于含一定导电性的自流水（如添加防冻液的工业循环水）。

3. 雷达流量计

通过发射雷达波并接收其反射信号，测量水面流速与水位，结合渠道断面数据计算流量。适用于非接触式测量或恶劣环境（如洪水期河流）。

4. 压力式流量计

通过测量流体在管道中产生的压力差（ΔP），结合伯努利方程（Q=K·√ΔP）计算流量，适用于封闭管道自流水（如地下水井抽水管）。

三、自流水水量测量仪器选型核心参数

1. 流量范围与精度
   • 量程适配：需覆盖自流水最大设计流量并预留20%余量。例如，农田渠道设计流量为100m³/h，需选用量程0-120m³/h的流量计，避免超限导致测量失真。
   • 精度等级：常见±1% FS（高精度）、±2% FS（通用型）、±3% FS（基础型）。水资源监测需选用±1% FS仪器，一般农业场景可采用±2% FS产品。
2. 介质兼容性
   • 导电性：电磁流量计需介质导电（如自来水、污水），电阻率需≤10⁴Ω·cm；超声波流量计对介质导电性无要求。
   • 颗粒含量：多普勒超声波流量计可适应含泥沙或气泡的自流水（如河道水），但需介质中悬浮颗粒浓度≥50mg/L。
3. 环境适应性
   • 温度范围：自流水温度通常0-40℃，需选用工作温度-20℃~60℃的仪器，低温场景（如高纬度地区）需配置加热装置。
   • 防护等级：户外或潮湿环境（如河道旁）需选用IP67或IP68，高腐蚀环境（如化工厂排水渠）需配置防爆外壳（Exd IICT6）。
4. 安装方式与维护成本
   • 插入式安装：通过钻孔将传感器插入管道或渠道，适用于已建成系统（如老旧渠道改造），但需停水施工。
   • 外夹式安装：将传感器夹持在管道外壁，适用于非侵入式测量（如临时监测），但需管道材质均匀（如PVC、钢管）。

四、自流水水量测量实施案例

1. 农田灌溉渠道水量监测
   • 场景：某农业合作社需监测灌溉渠道流量（目标50-150m³/h），确保均匀灌溉并避免浪费。
   • 实施方案：选用时差法超声波流量计（量程0-200m³/h，精度±1% FS），通过支架固定于渠道顶部，信号通过RS485上传至灌溉控制系统。当流量低于50m³/h时，系统自动开启补水泵；当流量高于150m³/h时，触发报警并关闭部分闸门。
2. 山区河流生态流量监测
   • 场景：某环保部门需监测山区河流最小生态流量（目标≥5m³/s），保障下游生态用水。
   • 实施方案：选用雷达流量计（量程0-10m³/s，防护等级IP68），安装于河流稳定段，通过太阳能供电系统（300W电池板+200Ah蓄电池）将数据上传至环保平台。当流量连续2小时低于5m³/s时，系统联动关闭上游水电站引水闸门。
3. 工业园区自流水回用系统
   • 场景：某工业园区需计量自流水回用量（如雨水、冷却水），核算节水效益。
   • 实施方案：选用电磁流量计（量程0-50m³/h，精度±0.5% FS），安装于回用管道，信号通过无线HART模块上传至云平台。当回用量达到设计值时，系统自动生成报表并发送至管理部门。
4. 城市内河防洪预警系统
   • 场景：某城市内河需在暴雨期实时监测流量（目标≤20m³/s），避免溢流淹没周边区域。
   • 实施方案：选用多普勒超声波流量计（量程0-30m³/s，精度±2% FS），配置浮标式安装装置，数据通过LoRa网关上传至防洪指挥中心。当流量超过15m³/s时，系统触发黄色预警；超过20m³/s时，启动红色预警并联动关闭低洼地带排水闸门。

五、自流水水量测量维护与故障排查

1. 日常维护
   • 传感器清洁：每1-3个月用软布擦拭超声波或雷达传感器表面，避免藻类或污泥附着。高污染场景（如污水渠）需每周清洁一次。
   • 校准与验证：每1-2年用标准流量计（如涡轮流量计）进行比对校准，确保测量值偏差≤5%。高精度场景每半年校准一次。
2. 常见故障与处理
   • 信号丢失：可能由传感器松动或电缆断裂引起，需检查固定螺栓或更换电缆。
   • 数据波动：可能由流体脉动或气泡干扰导致，需在管道中安装缓冲装置（如整流器）或调整传感器位置。
   • 精度下降：可能由电极老化（电磁流量计）或超声波模块损坏引起，需更换相应部件并重新校准。

六、总结

自流水水量测量需以实际场景为核心，结合传统经验与现代仪器技术实现精准监测。关键步骤包括：

1. 明确流量范围与精度需求，选择适配的测量方法（如量水堰、超声波流量计）。
2. 规范仪器选型与安装，确保介质兼容性与环境适应性。
3. 定期维护与故障排查，延长设备寿命并维持测量稳定性。
4. 整合数据输出与控制系统，实现流量报警、闸门联动或远程监控等智能化管理。

通过系统化实施，自流水水量测量可为水资源管理、农业灌溉及生态保护提供可靠数据支撑，助力可持续发展目标实现。
