集中供暖计量表计量原理与实施指南

  • 字号 + -

在集中供暖系统中，计量表是核算用户能耗、优化热网运行及实现公平收费的核心设备。其通过精确测量供暖介质的流量、温度及热量，为供热企业与用户提供数据支撑。本文从热量表的工作原理出发，系统梳理计量表的类型、选型要点、安装规范及特殊工况应用，为供暖系统设计与运维提供技术参考。

一、集中供暖计量表的核心原理与类型

集中供暖计量主要通过热量表实现，其基于热力学公式计算供暖能耗，常见类型与原理如下：

  • 机械式热量表：通过齿轮或涡轮测量流体流量，结合温度传感器（如铂电阻）计算供回水温差，最终通过公式Q=∫c·m·ΔT dt（c为比热容，m为质量流量，ΔT为温差）得出热量值。适用于小口径管道（如DN15-DN50），成本低但精度一般（±3% FS）。
  • 超声波热量表：利用超声波在流体中的顺逆流速度差测量流量，结合温度传感器计算热量。适用于大口径管道（如DN50-DN300），精度高（±1% FS），抗干扰能力强。

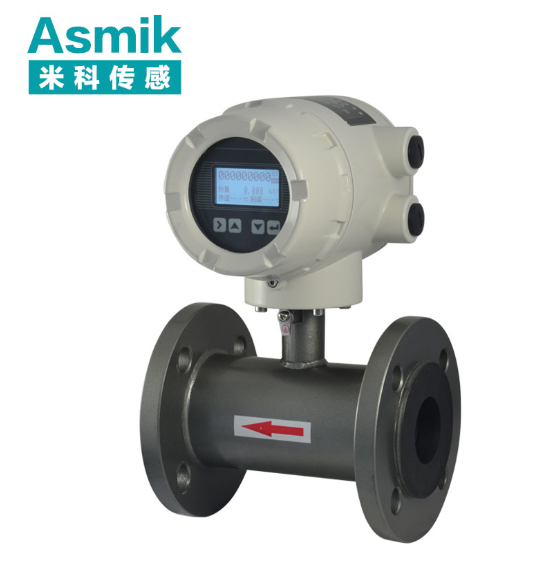

  • 电磁式热量表：通过电磁感应原理测量导电液体流量，结合温度传感器计算热量。适用于高粘度或含颗粒介质（如供暖循环水），但需介质导电（如添加防冻液）。

二、热量表选型核心参数解析

  1. 流量与温度范围适配
    • 流量量程：需覆盖供暖系统最大设计流量并预留20%余量。例如，住宅小区供暖管道设计流量为10m³/h，需选用量程0-12m³/h的热量表，避免超限导致测量失真。
    • 温度范围：供暖系统供回水温度通常为50-90℃，需选用温度传感器量程0-130℃，确保覆盖极端工况。
  2. 精度与长期稳定性
    • 精度等级：常见±1% FS（高精度）、±2% FS（通用型）、±3% FS（基础型）。贸易结算场景需选用±1% FS热量表，一般供暖系统可采用±2% FS产品。
    • 长期稳定性：优质热量表年漂移量≤0.5% FS，需定期校准（每2-3年一次）以维持精度。
  3. 介质兼容性
    • 介质类型：供暖水可能含防冻液（如乙二醇）或腐蚀性物质，需选择适配材质。例如，含乙二醇介质需选用不锈钢316L材质流量传感器，避免塑料材质老化。
    • 颗粒含量：若介质含泥沙或铁锈，需选用抗堵塞型热量表（如超声波式），避免机械式热量表涡轮卡涩。
  4. 环境适应性与防护等级
    • 防护等级：户外或潮湿环境（如地下室）需选用IP67或IP68，高腐蚀环境（如化工厂供暖）需配置防爆外壳（Exd IICT6）。
    • 电源适应性：需支持宽电压输入（如AC85-265V），避免电压波动导致设备重启。

三、热量表安装与维护规范

  1. 安装位置选择
    • 流量传感器安装：需水平或垂直安装于管道直线段，确保流体充满管道且无气泡。例如，DN100管道需在传感器上游安装5倍管径长度的直管段，下游安装3倍管径长度的直管段。
    • 温度传感器安装：供回水温度传感器需分别安装于管道两侧，间距≥300mm，避免相互干扰。例如，供水管传感器安装于流量传感器上游，回水管传感器安装于下游。
  2. 接线与接地
    • 信号电缆：使用屏蔽电缆（如RVVP 3×1.0mm²），避免与动力电缆并行敷设，长度≤100m以避免信号衰减。
    • 接地要求：传感器外壳需可靠接地（接地电阻≤4Ω），避免共模干扰。
  3. 校准与故障排查
    • 校准频率：新热量表需用标准流量计（如涡轮流量计）与温度计进行三点校准（0%、50%、100%量程）；使用中每2-3年校准一次，高精度场景每1年校准一次。
    • 常见故障：
      • 流量无显示：可能由传感器堵塞或电缆断裂引起，需检查管道是否畅通或更换电缆。
      • 温度测量偏差：可能由传感器老化或接触不良导致，需重新校准或更换传感器。

四、特殊工况下的计量案例与解决方案

  1. 住宅小区集中供暖计量
    • 场景：某小区共有500户，需按户计量供暖能耗，确保收费公平。
    • 实施方案：选用超声波热量表（量程0-15m³/h，精度±1% FS），安装于每栋楼入口管道，通过RS485将数据上传至物业管理系统。当用户热量值异常（如单日能耗超过设计值50%）时，系统自动触发报警并通知运维人员检查管道泄漏。
  2. 工业园区高温水供暖计量
    • 场景：某工业园区供暖水温度达120℃，需选用耐高温热量表。
    • 实施方案：选用电磁式热量表（量程0-50m³/h，温度量程0-150℃），配置高温电极（如氧化锆材质），信号通过无线HART模块上传至云平台。当流量或温度超出设计范围时，系统联动关闭阀门并发送报警短信至管理人员。
  3. 老旧小区供暖系统改造计量
    • 场景：某老旧小区管道老化严重，需在有限空间内安装热量表。
    • 实施方案：选用机械式热量表（量程0-5m³/h，精度±3% FS），通过法兰安装于管道竖井内。为避免空间狭窄导致安装困难，采用分体式设计（流量传感器与计算器分离），计算器安装于墙面，信号通过4-20mA传输至中控室。
  4. 农村煤改电供暖计量
    • 场景：某农村地区采用电锅炉供暖，需计量用户用电量与供暖热量。
    • 实施方案：选用电磁式热量表（量程0-2m³/h，温度量程0-90℃），配置电流互感器与温度传感器，数据通过LoRa网关上传至乡镇管理平台。当用户热量值与用电量不匹配时（如热量值低于理论值30%），系统自动标记异常并安排现场核查。

五、总结

集中供暖计量表需以供暖系统特性为核心，结合流量、温度及热量测量原理进行选型与安装。关键步骤包括：

  1. 明确流量与温度范围，选择适配的热量表类型（如超声波式、电磁式）。
  2. 规范安装位置与接线方式，避免干扰源与信号衰减。
  3. 定期校准与维护，确保测量稳定性与设备寿命。
  4. 整合数据输出与收费系统，实现热量统计、管道监测及用户通知等智能化管理。

通过系统化实施，热量表可在集中供暖系统中发挥核心作用，为能耗核算、设备优化及公平收费提供可靠数据支撑。
