雷达液位计选型参数核心指南

  • 字号 + -

在石油化工、水处理、食品加工及仓储管理领域，雷达液位计凭借其非接触式测量、适应复杂工况及高精度等优势，成为液体、固体颗粒及粉料液位监测的核心设备。其选型需综合考虑介质特性、量程、环境适应性及信号输出等多维度参数。本文从技术原理出发，系统梳理雷达液位计的关键选型参数，并结合实际案例提供可落地的决策依据。

一、雷达液位计技术原理与类型适配

雷达液位计通过发射微波脉冲并接收反射信号，利用时间差计算液位高度，适用于高温、高压、强腐蚀或易挥发介质场景。常见类型包括脉冲型、调频连续波（FMCW）型及导波雷达型等，其核心原理与适用场景如下：

  • 脉冲型雷达液位计：发射短时微波脉冲，适用于大多数液体及固体物料，但需避免介质表面剧烈波动。
  • 调频连续波（FMCW）型：通过连续调频信号测量液位，分辨率高，适用于需要高精度测量的场景（如油罐库存管理）。

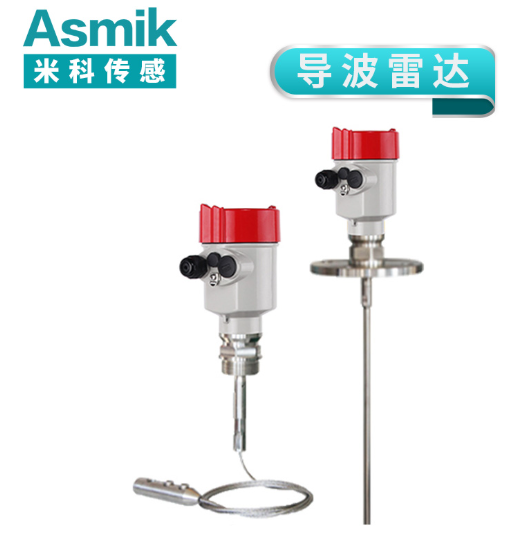

  • 导波雷达液位计：利用波导装置引导微波，适用于低介电常数介质（如液化气）或存在泡沫的场景。

二、雷达液位计选型核心参数解析

  1. 量程与盲区控制
    • 量程设计：需覆盖实际液位范围并预留10%-30%余量。例如，石化储罐液位监测需测量0-15m，推荐选用量程0-20m的雷达液位计。
    • 盲区：雷达波发射与接收的死区范围，优质设备盲区可低至0.3m，适用于接近罐底的液位测量（如化工中间罐）。
  2. 介质特性与适应性
    • 介电常数：介质对微波的反射能力，通常要求介电常数≥1.8。例如，测量汽油（介电常数1.5）时需选用导波雷达液位计以增强信号反射。
    • 腐蚀性介质：强酸强碱场景需选用耐腐蚀材质（如哈氏合金C-276、PTFE内衬）。例如，测量浓硫酸储罐液位时，天线材质需为哈氏合金C-276。
    • 含泡沫或蒸汽介质：需配置抗干扰算法或特殊波束角（如窄波束）以避免信号失真。
  3. 精度与长期稳定性
    • 精度等级：常见±3mm（高精度）、±5mm（通用型）、±10mm（基础型）。贸易结算或库存管理场景需选用±3mm雷达液位计，一般过程控制可采用±5mm产品。
    • 温漂特性：温度变化会影响微波传播速度，需选择温漂系数低的设备（如≤1mm/℃）。例如，FMCW型雷达液位计温漂系数可低至0.5mm/℃，适合宽温环境。
  4. 环境适应性参数
    • 温度范围：介质温度需与材质匹配，普通雷达液位计适用于-40℃~120℃，高温场景（如300℃熔盐）需配置冷却装置或高温探头（如陶瓷材质）。
    • 压力等级：储罐压力需与设备耐压能力匹配，常压至4.0MPa场景可选标准型号，超高压场景（如10MPa）需选用耐压≥16MPa的雷达液位计。
    • 防护等级：户外安装需选用IP67或IP68防护等级设备，粉尘环境需配置防尘结构（如正压防爆柜）。
  5. 信号输出与通讯接口
    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统。
    • 数字输出（HART、Profibus、Foundation Fieldbus）：便于集成至智能工厂系统，支持远程参数调整与诊断。
    • 无线传输：LoRa、NB-IoT或ZigBee协议适用于分布式监测场景（如油田储罐群），降低布线成本。

三、特殊工况下的选型策略与实战案例

  1. 石化行业高温储罐液位监测
    • 案例背景：某石化企业需测量高温沥青（200℃）储罐液位，设计液位范围0-10m，要求耐高温与高精度。
    • 选型决策：选用FMCW型雷达液位计，配置高温探头（陶瓷材质）及冷却装置，量程0-12m，精度±3mm，耐温范围-40℃~250℃，通过Exd IICT6防爆认证。
  2. 食品行业洁净储罐液位控制
    • 案例背景：某食品企业需测量牛奶储罐液位（0-4m，温度4℃），要求符合卫生标准与低维护。
    • 选型决策：选用脉冲型雷达液位计，配置316L不锈钢天线与PTFE密封，量程0-4m，精度±5mm，防护等级IP68，通过3A卫生认证。
  3. 环保行业污泥界面液位监测
    • 案例背景：某污水处理厂需测量污泥界面高度（0-3m，含悬浮物），要求抗干扰与高稳定性。
    • 选型决策：选用导波雷达液位计，配置聚四氟乙烯波导与自清洁结构，量程0-3.5m，精度±10mm，防护等级IP67。
  4. 分布式能源管网储罐液位管理
    • 案例背景：某能源公司需监测20个储罐液位（总节点数50个），要求无线传输与集中管理。
    • 选型决策：选用脉冲型雷达液位计，量程0-10m，配置无线HART模块，通过LoRa网关汇总数据至云平台，防护等级IP68。

四、安装与维护的注意事项

  1. 安装位置与方向
    • 雷达液位计应垂直安装于储罐顶部，避免倾斜导致波束角偏移。天线需对准液面中心，确保无障碍物遮挡。
    • 导波雷达液位计需将波导插入介质中，避免波导弯曲或接触罐壁导致信号衰减。
  2. 校准与周期性维护
    • 初始安装后需进行空罐与满罐校准，使用标准液位计（如视镜式）验证精度。
    • 每6-12个月进行一次现场校准，高腐蚀或含颗粒场景需缩短至3个月。
  3. 故障排查与预防
    • 信号异常：可能由天线污染或介质介电常数变化引起，需清洗天线并重新设置参数。
    • 液位跳变：可能由电磁干扰或设备老化导致，需增加屏蔽措施并定期更换设备。

五、总结

雷达液位计选型需以介质特性为核心，结合量程、精度、环境适应性及信号输出需求综合匹配。关键步骤包括：

  1. 明确介质类型与状态，选择适配的雷达类型（如脉冲型、FMCW型）。
  2. 计算实际液位范围并预留余量，确定精度等级与量程。
  3. 适配特殊环境需求：高温场景选耐高温型号，腐蚀性场景选哈氏合金材质。
  4. 整合信号与维护策略：数字输出便于系统集成，定期校准确保测量可靠性。

通过系统化选型，可确保雷达液位计在复杂工况下稳定、准确地工作，为石油化工、水处理、食品加工及仓储管理领域提供可靠的液位数据支撑。
