小流量测量流量计选型核心指南

  • 字号 + -

在医药制剂、食品加工、半导体制造及实验室分析等领域，小流量测量（通常指流量低于100L/min）对精度与可靠性要求极高。流量计选型需综合考虑介质特性、流量范围、环境适应性及信号输出等多维度参数。本文从技术原理出发，系统梳理小流量测量场景下流量计的关键选型参数，并结合实际案例提供可落地的决策依据。

一、小流量测量流量计技术原理与类型适配

小流量测量需适配低流速、高粘度或特殊介质场景，常见类型包括科里奥利式、热式质量流量计、微小流量涡街式及电磁式等，其核心原理与适用场景如下：

  • 科里奥利质量流量计：通过测量流体振动频率变化确定质量流量，适用于高精度场景（如药品配比），但成本较高。

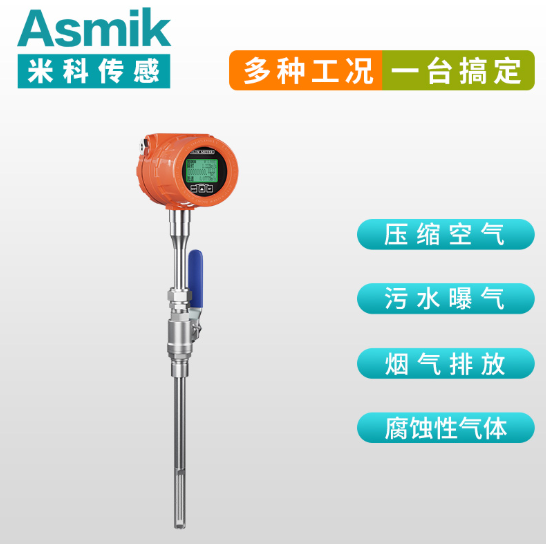

  • 热式质量流量计：利用加热元件散热速率与流量相关性测量，适用于气体小流量（如实验室氧气监测），需避免介质导热性差异影响精度。
  • 微小流量涡街流量计：基于卡门涡街效应，通过检测涡街频率换算流量，适用于液体小流量（如润滑油监测），需介质清洁以避免涡街脱落。
  • 电磁式流量计：通过测量导电液体在磁场中感应的电压确定流量，适用于微小导电液体流量（如冷却水循环），需介质电导率≥5μS/cm。

二、小流量测量流量计选型核心参数解析

  1. 量程与分辨率
    • 量程设计：需覆盖实际流量并预留10%-30%余量。例如，医药灌装线需测量0-5L/min的药液流量，推荐选用量程0-6L/min的流量计。
    • 分辨率：优质流量计分辨率可达0.1% FS，适用于需要精确控制的场景（如半导体清洗液配比）。
  2. 精度与长期稳定性
    • 精度等级：常见±0.5% FS（高精度）、±1% FS（通用型）、±2% FS（基础型）。医药或实验室场景需选用±0.5% FS流量计，一般过程控制可采用±1% FS产品。
    • 温漂特性：温度变化会影响传感器灵敏度，需选择温漂系数低的流量计（如≤5ppm/℃）。例如，科里奥利式流量计温漂系数可低至1ppm/℃，适合宽温环境。
  3. 介质特性与材质兼容性
    • 腐蚀性介质：强酸强碱场景需选用耐腐蚀材质（如哈氏合金C-276、PTFE内衬）。例如，测量浓盐酸管道流量时，膜片材质需为哈氏合金C-276。
    • 高粘度介质：润滑油、蜂蜜等场景需配置耐磨内衬（如聚氨酯橡胶）及自清洁设计，避免介质附着导致测量误差。
    • 洁净度要求：医药或食品行业需选用符合卫生标准的材质（如316L不锈钢），并通过相关认证（如3A、FDA）。
  4. 环境适应性参数
    • 温度范围：介质温度需与材质匹配，普通流量计适用于-20℃~80℃，高温场景（如120℃导热油）需配置冷却装置或高温探头（如陶瓷材质）。
    • 压力等级：管道压力需与流量计耐压能力匹配，常压至1.6MPa场景可选标准型号，超高压场景（如10MPa）需选用耐压≥16MPa的流量计。
    • 防护等级：户外安装需选用IP67或IP68防护等级流量计，潮湿环境需配置防潮结构（如正压防爆柜）。
  5. 信号输出与通讯接口
    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统。
    • 数字输出（RS485、Modbus）：便于集成至物联网平台，支持远程数据读取与报警。
    • 无线传输：LoRa、NB-IoT或ZigBee协议适用于分布式监测场景（如实验室多节点流量监测），降低布线成本。

三、特殊工况下的选型策略与实战案例

  1. 医药行业洁净流体小流量监测
    • 案例背景：某药企需测量注射用水流量（0-2L/min，温度80℃），要求符合GMP标准与高精度。
    • 选型决策：选用科里奥利质量流量计，配置316L不锈钢流道，量程0-2.5L/min，精度±0.5% FS，耐温范围-20℃~120℃，通过3A卫生认证。
  2. 食品行业高粘度液体小流量控制
    • 案例背景：某食品厂需测量巧克力浆流量（0-10L/min，粘度5000cP），要求抗粘附与低维护。
    • 选型决策：选用热式质量流量计，配置PTFE内衬与自清洁结构，量程0-12L/min，精度±1% FS，防护等级IP67。
  3. 半导体行业超纯水小流量监测
    • 案例背景：某半导体企业需测量超纯水流量（0-1L/min，电阻率18.2MΩ·cm），要求耐腐蚀与低泄漏。
    • 选型决策：选用电磁式流量计，配置哈氏合金C-276电极与PTFE内衬，量程0-1.2L/min，精度±0.5% FS，通过Exd IICT6防爆认证。
  4. 实验室气体小流量分布式监测
    • 案例背景：某科研机构需监测多种气体流量（如氮气、氧气，0-500mL/min），要求无线传输与多节点管理。
    • 选型决策：选用热式质量流量计，量程0-600mL/min，配置无线HART模块，通过LoRa网关汇总数据至云平台，防护等级IP68。

四、安装与维护的注意事项

  1. 安装位置与方向
    • 科里奥利式流量计需避免振动干扰，建议安装在稳固基座上；热式质量流量计需确保加热元件与介质充分接触。
    • 电磁式流量计应垂直安装以避免气泡聚集，微小流量涡街流量计需配置整流器以稳定流场。
  2. 校准与周期性维护
    • 初始安装后需进行零点与量程校准，使用标准流量计（如容积式流量计）验证精度。
    • 每3-6个月进行一次现场校准，高粘度或含颗粒场景需缩短至1个月。
  3. 故障排查与预防
    • 信号异常：可能由介质附着或线路接触不良引起，需清洗流道并检查屏蔽线连接。
    • 流量波动：可能由管道振动或流体脉动导致，需配置阻尼装置或增加支架固定。

五、总结

小流量测量流量计选型需以介质特性为核心，结合量程、精度、环境适应性及信号输出需求综合匹配。关键步骤包括：

  1. 明确流体类型与状态，选择适配的测量原理（如科里奥利式、热式）。
  2. 计算实际流量范围并预留余量，确定精度等级与量程。
  3. 适配特殊环境需求：高温场景选耐高温型号，腐蚀性场景选哈氏合金材质。
  4. 整合信号与维护策略：数字输出便于系统集成，定期校准确保测量可靠性。

通过系统化选型，可确保流量计在小流量场景下稳定、准确地工作，为医药、食品、半导体及实验室领域提供可靠的流量数据支撑。
