差压变送器选型核心参数与场景化适配指南

  • 字号 + -

在工业过程控制、能源监测及环保治理领域，差压变送器作为测量流体压力差的核心设备，其选型直接决定了测量系统的可靠性与精度。差压变送器通过检测管道或设备中两点的压力差，间接推算流量、液位或密度等参数，广泛应用于石油化工、电力、冶金等行业。本文从技术原理出发，系统梳理差压变送器的关键选型参数，并结合实际案例提供可落地的决策依据。

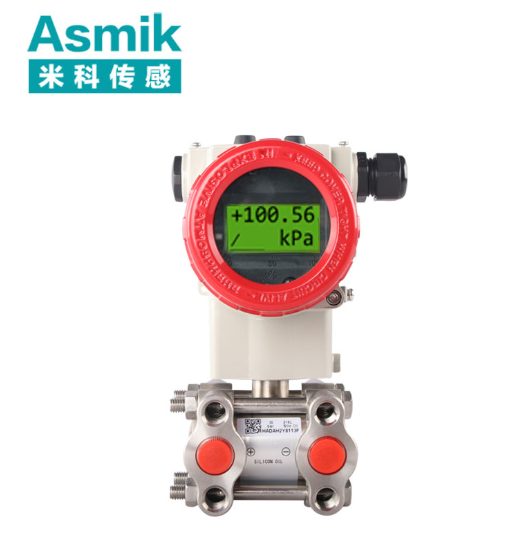

一、差压变送器技术原理与类型适配

差压变送器基于传感器技术将压力差转换为电信号，常见类型包括电容式、扩散硅式、振弦式及陶瓷式等，其核心原理与适用场景如下：

  • 电容式差压变送器：通过测量可变电容极板间距随压力变化输出信号，线性度好，适用于高精度场景（如天然气贸易计量）。
  • 扩散硅式差压变送器：利用半导体压阻效应，将压力差转换为电阻变化，适用于中低压场景（如锅炉水位监测）。
  • 振弦式差压变送器：通过测量振弦振动频率变化确定压力差，抗干扰能力强，适用于振动较大的场景（如矿山风压监测）。
  • 陶瓷式差压变送器：采用陶瓷电容或压阻元件，耐腐蚀性强，适用于腐蚀性介质场景（如化工原料管道）。

二、差压变送器选型核心参数解析

  1. 量程与过压保护
    • 量程设计：需覆盖实际压力差范围并预留10%-30%余量。例如，蒸汽管道流量监测需测量-10kPa至100kPa的差压，推荐选用量程-10kPa至100kPa的变送器。
    • 过压能力：差压变送器需承受短期过压冲击，例如电容式变送器耐压上限可达量程上限的3倍，避免因压力峰值导致设备损坏。
  2. 精度与长期稳定性
    • 精度等级：常见±0.065% FS（高精度）、±0.1% FS（通用型）、±0.2% FS（基础型）。贸易结算或能源管理场景需选用±0.065% FS变送器，一般过程控制可采用±0.1% FS产品。
    • 温漂特性：温度变化会影响传感器灵敏度，需选择温漂系数低的变送器（如≤10ppm/℃）。
  3. 介质特性与材质兼容性
    • 腐蚀性介质：强酸强碱场景需选用耐腐蚀材质（如哈氏合金C-276、钽）。例如，测量浓硫酸管道差压时，膜片材质需为哈氏合金C-276。
    • 含颗粒介质：矿浆、污水等场景需配置耐磨内衬（如聚氨酯橡胶）及自清洁设计，避免介质沉积导致测量误差。
  4. 环境适应性参数
    • 温度范围：介质温度需与传感器材质匹配，普通探头适用于-40℃~85℃，高温场景（如300℃蒸汽管道）需配置冷却装置或高温探头（如陶瓷材质）。
    • 防护等级：户外安装需选用IP67或IP68防护等级变送器，粉尘环境需配置防尘结构（如正压防爆柜）。
    • 防爆认证：易燃易爆介质场景（如天然气管道）需选用Exd IICT6防爆等级变送器，并配置安全栅。
  5. 信号输出与通讯接口
    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统。
    • 数字输出（HART、Profibus、Foundation Fieldbus）：便于集成至智能工厂系统，支持远程参数调整与诊断。
    • 无线传输：LoRa、NB-IoT或ZigBee协议适用于偏远场景（如油田井口压力监测），降低布线成本。

三、特殊工况下的选型策略与实战案例

  1. 高温蒸汽管道差压监测
    • 案例背景：某电力企业需测量300℃蒸汽管道流量，设计差压范围0-50kPa，要求耐高温与高精度。
    • 选型决策：选用电容式差压变送器，配置高温探头（陶瓷材质）及散热装置，量程0-50kPa，精度±0.065% FS，耐温范围-40℃~300℃，通过Exd IICT6防爆认证。
  2. 腐蚀性化工原料管道场景
    • 案例背景：某化工企业需测量盐酸管道差压，浓度30%，要求耐腐蚀与长期稳定性。
    • 选型决策：选用陶瓷式差压变送器，膜片材质为哈氏合金C-276，量程-10kPa至100kPa，精度±0.1% FS，防护等级IP67。
  3. 低差压微流量监测场景
    • 案例背景：某电子厂需测量洁净室空气流量，差压范围0-100Pa，要求高精度与快速响应。
    • 选型决策：选用扩散硅式差压变送器，量程0-100Pa，精度±0.065% FS，响应时间≤50ms，配置抗脉动滤波算法。
  4. 分布式能源管网场景
    • 案例背景：某城市燃气公司需监测多条天然气管道差压，总节点数100个，要求无线传输与集中管理。
    • 选型决策：选用振弦式差压变送器，量程0-100kPa，配置无线HART模块，通过LoRa网关汇总数据至云平台，防护等级IP68。

四、安装与维护的注意事项

  1. 安装位置与方向
    • 差压变送器需水平或垂直安装，避免安装在阀门、弯头等管件附近，确保引压管无泄漏。
    • 电容式变送器需确保膜片中心与管道轴线对齐，避免安装倾斜导致测量误差。
  2. 校准与周期性维护
    • 初始安装后需进行零点与量程校准，使用标准压力计验证精度。
    • 每6-12个月进行一次现场校准，高腐蚀或高振动场景需缩短至3个月。
  3. 故障排查与预防
    • 信号异常：可能由引压管堵塞或传感器老化引起，需清理引压管并验证传感器性能。
    • 精度下降：可能由温度变化或介质沉积导致，需重新校准并增加温度补偿算法。

五、总结

差压变送器选型需以量程、精度、介质特性及环境适应性为核心，通过“原理适配-参数匹配-环境验证”三步法实现精准选型。关键技巧包括：

  1. 明确压力差范围与过压风险，预留安全余量并配置保护装置。
  2. 优化精度与温漂性能，高精度场景优先验证温漂系数。
  3. 适配特殊环境需求：高温场景选耐高温型号，腐蚀性场景选哈氏合金材质。
  4. 整合信号与维护策略：数字输出便于系统集成，定期校准确保测量可靠性。

通过系统化选型，可确保差压变送器在复杂工况下稳定、准确地工作，为工业过程控制、能源监测及环保治理提供可靠的压力差数据支撑。
