硫酸流量计选型核心参数与场景化适配指南

  • 字号 + -

在化工生产、电镀工艺及环保治理领域，硫酸作为强腐蚀性介质，其流量监测对设备选型提出了极高要求。硫酸流量计的选型需综合考虑介质浓度、温度、压力、腐蚀性及流量范围等多维度参数。本文从技术原理出发，系统梳理硫酸流量计的关键选型参数，并结合实际案例提供可落地的决策依据。

一、硫酸流量计技术原理与类型适配

硫酸流量计需适应强酸介质（浓度通常为50%-98%）及潜在杂质（如固体颗粒、有机物），常见类型包括电磁式、涡街式、超声波式及质量流量计等，其核心原理与适用场景如下：

  • 电磁式流量计：基于法拉第电磁感应定律，通过测量导电液体在磁场中流动产生的感应电压确定流量，适用于导电性硫酸（如发烟硫酸），但需避免非导电介质（如纯油）。

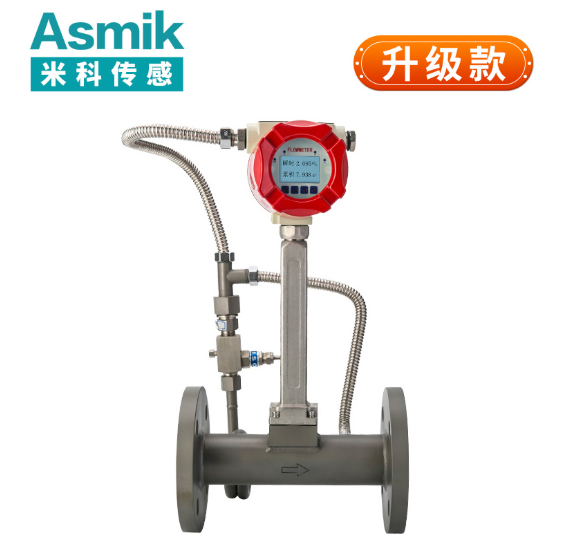

  • 涡街式流量计：通过流体推动涡街发生体产生漩涡，检测漩涡频率换算流量，适用于清洁硫酸（如稀硫酸），但需避免含大颗粒介质导致涡街脱落。
  • 超声波式流量计：利用超声波在含颗粒或气泡介质中的传播特性测量流量，适用于含悬浮物硫酸（如矿浆酸），需介质中存在散射体（如直径≥100μm的颗粒）。
  • 质量流量计：通过测量流体质量流量（如科里奥利力效应），适用于高精度硫酸计量场景（如贸易结算），但对安装振动敏感。

二、硫酸流量计选型核心参数解析

  1. 介质浓度与腐蚀性
    • 浓度适配：需明确硫酸浓度（如50%、70%、98%），不同浓度对材质腐蚀性差异显著。例如，98%浓硫酸具有强氧化性，需选用耐氧化腐蚀材质（如哈氏合金C-276、钽）。
    • 杂质含量：若硫酸含固体颗粒（如矿渣）或有机物（如树脂），需配置耐磨内衬（如聚氨酯橡胶）及自清洁设计，避免介质沉积导致测量误差。
  2. 温度与压力范围
    • 介质温度：硫酸流量计需适应介质温度范围，普通材质适用于-20℃~80℃，高温场景（如120℃稀硫酸）需配置冷却装置或高温探头（如陶瓷材质）。
    • 工作压力：硫酸系统压力通常为常压至1.6MPa，需验证流量计耐压等级。例如，高压硫酸输送管道（如2.5MPa）需选用耐压≥4.0MPa的流量计。
  3. 流量范围与量程比
    • 量程设计：流量计量程需覆盖实际流量并预留10%-30%余量。例如，化工反应釜硫酸进料设计流量100m³/h，推荐选用量程0-120m³/h的流量计。
    • 量程比：优质流量计量程比可达100:1，适用于流量波动较大的场景（如间歇式反应釜进料）。
  4. 材质兼容性与耐腐蚀性
    • 接触介质部分：膜片、内衬及电极材质需耐受硫酸腐蚀。例如，测量浓硫酸（≥90%）时，需选用哈氏合金C-276或钽材质；稀硫酸（≤50%）可选316L不锈钢。
    • 密封结构：采用双O型圈密封或焊接结构，防止硫酸泄漏，延长设备寿命。
  5. 信号输出与通讯接口
    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统。
    • 数字输出（HART、Profibus、Foundation Fieldbus）：便于集成至智能工厂系统，支持远程参数调整与诊断。
    • 无线传输：LoRa、NB-IoT或ZigBee协议适用于偏远场景（如尾矿库酸水回用管道），降低布线成本。

三、特殊工况下的选型策略与实战案例

  1. 浓硫酸计量场景
    • 案例背景：某化工企业需测量浓硫酸（98%）储罐输出流量，设计流量50m³/h，温度80℃，要求耐强氧化腐蚀与高精度。
    • 选型决策：选用电磁式流量计，内衬材质为聚四氟乙烯（PTFE），电极材质为钽，量程0-60m³/h，精度±0.5% FS，耐温范围-20℃~120℃，通过Exd IICT6防爆认证。
  2. 含颗粒硫酸场景
    • 案例背景：某矿山企业需测量含矿渣硫酸（颗粒直径≤200μm）流量，设计流量200m³/h，压力0.6MPa，要求耐磨与长期稳定性。
    • 选型决策：选用超声波式流量计，插入式安装，配置耐磨探头（聚氨酯材质），量程0-250m³/h，精度±1.5% FS，耐压等级1.6MPa。
  3. 高温稀硫酸场景
    • 案例背景：某电力行业需测量高温稀硫酸（120℃，浓度30%）流量，设计流量30m³/h，要求耐高温与低维护。
    • 选型决策：选用涡街式流量计，配置高温探头（陶瓷材质）及散热装置，量程0-40m³/h，精度±1.0% FS，耐温范围-40℃~150℃。
  4. 贸易结算场景
    • 案例背景：某硫酸贸易企业需测量装车流量（0-100m³/h），要求高精度与防作弊功能。
    • 选型决策：选用质量流量计，量程0-100m³/h，精度±0.1% FS，配置防拆密封结构与数据加密模块，符合OIML R117计量标准。

四、安装与维护的注意事项

  1. 安装位置与方向
    • 电磁式流量计传感器应垂直安装于管道水平或垂直段，避免安装在阀门、弯头等管件附近。
    • 涡街式流量计需确保上游10倍管径、下游5倍管径的直管段，避免流体脉动影响测量精度。
  2. 校准与周期性维护
    • 初始安装后需进行零点与量程校准，使用标准流量计（如容积式流量计）验证精度。
    • 每3-6个月进行一次现场校准，高腐蚀或高振动场景需缩短至1个月。
  3. 故障排查与预防
    • 信号异常：可能由探头松动或介质变化引起，需重新紧固探头并验证介质参数。
    • 精度下降：可能由管道结垢或探头磨损导致，需定期清理管道并更换磨损探头。

五、总结

硫酸流量计选型需以介质浓度、温度、压力及腐蚀性为核心，通过“原理适配-参数匹配-环境验证”三步法实现精准选型。关键技巧包括：

  1. 明确硫酸成分与状态，选择适配的流量计类型（如电磁式、涡街式）。
  2. 计算实际流量范围并预留余量，确定量程比与精度等级。
  3. 验证材质耐腐蚀性能，高浓度场景优先选用哈氏合金或钽材质。
  4. 整合信号与维护策略：数字输出便于系统集成，定期校准确保测量可靠性。

通过系统化选型，可确保流量计在强酸环境中稳定、准确地工作，为化工生产、电镀工艺及环保治理提供可靠的流量数据支撑。
