负压压力变送器选型核心参数与场景化适配指南

  • 字号 + -

在制药、食品、环保及工业过程控制领域，负压（真空）环境的监测与控制对设备选型提出了特殊要求。负压压力变送器需长期承受低于大气压的环境压力，其选型需综合考虑量程、精度、介质兼容性及环境适应性等多维度参数。本文从技术原理出发，系统梳理负压压力变送器的关键选型参数，并结合实际案例提供可落地的决策依据。

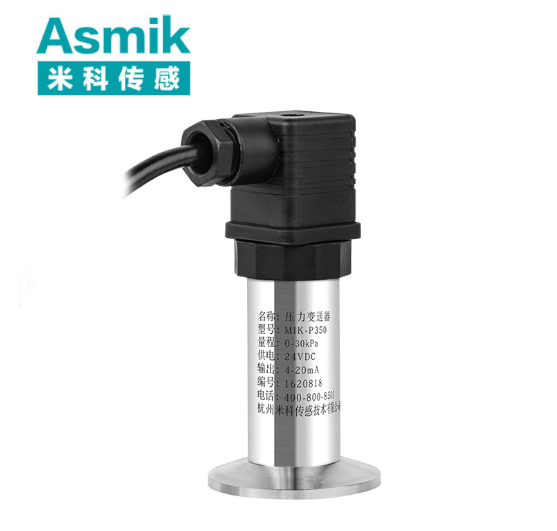

一、负压压力变送器技术原理与类型适配

负压压力变送器需适应低于大气压的环境压力（通常范围为-100kPa至0kPa），常见类型包括压阻式、电容式、压电式及谐振式等，其核心原理如下：

  • 压阻式变送器：利用半导体压阻效应，通过扩散硅或陶瓷基底上的压阻元件将压力转换为电信号，适用于中低精度场景（如 HVAC 系统）。
  • 电容式变送器：通过测量电容极板间距随压力变化来输出信号，线性度好，适用于高精度场景（如实验室真空设备）。
  • 压电式变送器：利用压电材料的电荷输出特性，动态响应快，适用于高频压力波动场景（如真空泵出口压力监测）。
  • 谐振式变送器：通过石英晶体谐振频率随压力变化来测量压力，精度高（可达0.05% FS），适用于计量级场景（如医药冻干机）。

二、负压压力变送器选型核心参数解析

  1. 量程与过压保护
    • 量程设计：需覆盖实际负压范围并预留安全余量。例如，制药行业真空干燥箱需监测-80kPa至0kPa的负压，推荐选用量程-100kPa至0kPa的变送器。
    • 过压保护：负压系统可能因故障产生正压冲击，需配置过压保护装置（如爆破片或安全阀），或选用耐过压能力强的变送器（如耐压2倍量程）。
  2. 精度与长期稳定性
    • 精度等级：常见±0.1% FS（高精度）、±0.5% FS（通用型）、±1.0% FS（基础型）。实验室或计量场景需选用±0.1% FS变送器，一般过程控制可采用±0.5% FS产品。
    • 长期稳定性：需通过年精度衰减率评估，优质设备年衰减应≤0.2% FS，例如谐振式变送器可保持高稳定性。
  3. 介质兼容性与耐腐蚀性
    • 接触介质部分：需选用耐腐蚀材料，如316L不锈钢（适用于弱酸碱）、哈氏合金（C-276，适用于强腐蚀性介质）、PTFE涂层（适用于有机溶剂）。
    • 气体类型：测量惰性气体（如氮气）可选用通用型变送器；测量腐蚀性气体（如氯气）需配置特殊密封结构及耐腐蚀电极。
  4. 环境适应性参数
    • 温度范围：常规型适用于-20℃~80℃，宽温型需配置温度补偿电路（如-40℃~120℃），极端高温场景需选用陶瓷基底变送器。
    • 湿度与防护等级：高湿度环境需选用IP67防护等级变送器，露天或水下场景需提升至IP68。
    • 振动与冲击：高振动场景（如真空泵附近）需选用带减震结构的变送器，冲击等级≥3g的场景需验证机械强度。
  5. 信号输出与通讯接口
    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统，需验证负压信号线性度。
    • 数字输出（HART、Profibus、Foundation Fieldbus）：便于集成至智能工厂系统，支持远程参数调整与诊断，需确认协议兼容性。
    • 无线传输：LoRa或NB-IoT协议适用于偏远负压场景（如真空管道监测），降低布线成本。

三、特殊工况下的选型策略与实战案例

  1. 高精度实验室真空系统
    • 案例背景：某科研机构需监测真空镀膜机负压，要求精度±0.05% FS，量程-100kPa至0kPa，环境温度20℃±2℃，气体为惰性氩气。
    • 选型决策：选用谐振式变送器，量程-100kPa至0kPa，材质为316L不锈钢，配置温度补偿电路，数字输出（HART协议），精度±0.05% FS。
  2. 腐蚀性气体负压监测场景
    • 案例背景：某化工企业需测量氯气真空系统负压，量程-50kPa至0kPa，介质腐蚀性强，环境温度40℃±5℃。
    • 选型决策：选用电容式变送器，接触介质部分为哈氏合金C-276，密封结构为双O型圈，耐温范围-40℃~120℃，精度±0.2% FS。
  3. 高振动真空泵出口压力监测场景
    • 案例背景：某冶金企业真空泵出口需监测负压波动，量程-30kPa至0kPa，振动等级5g，环境湿度90% RH。
    • 选型决策：选用压电式变送器，带减震支架，防护等级IP67，模拟输出（4-20mA），精度±0.5% FS。
  4. 低温负压储罐液位测量场景
    • 案例背景：某食品企业需测量-20℃低温储罐内负压，量程-80kPa至0kPa，介质为液态二氧化碳，需防爆认证。
    • 选型决策：选用压阻式变送器，材质为316L不锈钢，配置低温补偿电路，通过Exd IICT6防爆认证，精度±1.0% FS。

四、安装与维护的注意事项

  1. 安装位置与方向
    • 变送器应垂直安装于负压管道或容器顶部，避免介质沉积或气泡干扰。
    • 引压管需短且直，长度建议≤5米，以减少压力损失与信号延迟。
  2. 校准与周期性维护
    • 初始安装后需进行零点与量程校准，使用标准真空源（如麦克劳真空计）验证精度。
    • 每6-12个月进行一次现场校准，高腐蚀或高振动场景需缩短至3个月。
  3. 故障排查与预防
    • 信号漂移：可能由温度变化或介质腐蚀引起，需定期检查密封结构与电路板。
    • 输出异常：可能由过压损坏或引压管堵塞导致，需配置过压保护装置并定期清理引压管。

五、总结

负压压力变送器选型需以量程、精度、介质兼容性及环境适应性为核心，通过“原理适配-参数匹配-环境验证”三步法实现精准选型。关键技巧包括：

  1. 明确负压范围与过压风险，预留安全余量并配置保护装置。
  2. 优化精度与长期稳定性，高精度场景优先验证年衰减率。
  3. 适配特殊环境需求：腐蚀性介质选耐腐蚀材料，高振动场景选减震结构。
  4. 整合信号与维护策略：数字输出便于系统集成，定期校准确保测量可靠性。

通过系统化选型，可确保负压压力变送器在复杂真空环境中稳定、准确地工作，为制药、化工、环保等行业提供可靠的压力数据支撑。
