液位计耐高温选型核心参数与场景化适配指南

一、耐高温液位计技术原理与类型适配

耐高温液位计需适应高温介质（如熔融金属、高温油品）或高温环境（如锅炉、反应釜），常见类型包括浮球式、电容式、超声波式、雷达式及核辐射式等，其核心原理如下：

• 浮球式液位计：通过浮球随液位升降带动机械或磁性开关输出信号，需选用耐高温浮球材质（如316L不锈钢、陶瓷）及密封结构，适用于高温但非腐蚀性介质。
• 电容式液位计：利用液位变化改变电容极板间距，输出与液位成正比的电信号，需配置耐高温内衬（如PTFE、氧化铝陶瓷）及温度补偿电路，适用于导电性液体或含颗粒介质。
• 超声波式液位计：通过发射超声波并接收其反射信号计算液位高度，需选用耐高温探头（如陶瓷材质）及信号处理算法，适用于非接触式测量场景。

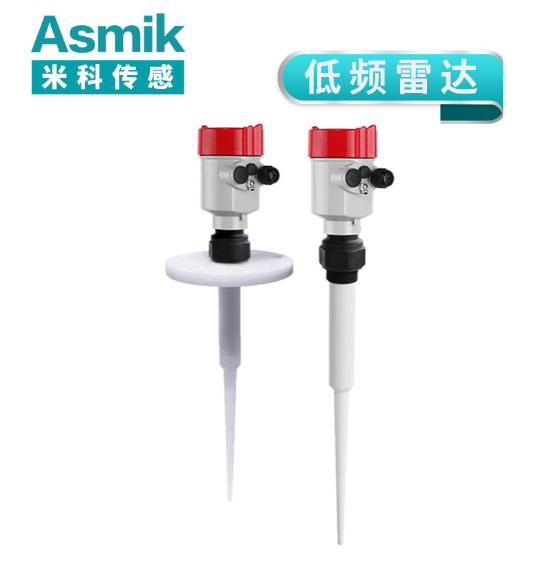

• 雷达式液位计：利用微波脉冲探测液面，穿透能力强，需选用耐高温天线（如陶瓷、PTFE）及防凝露设计，适用于高温高压或含蒸汽环境。
• 核辐射式液位计：通过γ射线穿透介质被吸收的程度测量液位，适用于极端高温（如熔融金属）或强腐蚀性场景，但需严格遵守辐射安全规范。

二、耐高温液位计选型核心参数解析

1. 温度耐受范围
   • 介质温度：需明确液位计接触介质的最高温度。例如，浮球式液位计浮球材质需耐受介质温度，陶瓷浮球可耐温至1200℃，而316L不锈钢浮球仅适用于≤400℃场景。
   • 环境温度：非接触式液位计（如雷达式）需考虑安装环境温度，常规型适用于-40℃~80℃，高温型需配置冷却装置或选用耐高温外壳（如铸铝材质）。
2. 材质兼容性
   • 接触介质部分：浮球、电极或探头需选用耐高温材料，如哈氏合金（C-276）、钽或陶瓷。例如，测量熔融盐需选用氧化铝陶瓷内衬，而高温油品可选用316L不锈钢。
   • 密封结构：需采用全焊接或双O型圈密封，防止高温介质泄漏。例如，浮球式液位计导向杆需选用高温硅胶密封。
3. 压力等级与耐压性能
   • 耐压范围：高温介质常伴随高压，需验证液位计耐压等级。例如，锅炉汽包液位测量需选用耐压≥4.0MPa的雷达式液位计。
   • 压力-温度交叉影响：高温下材料强度降低，需通过压力-温度额定值（PTR）曲线确认安全工作范围。
4. 信号输出与通讯接口
   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统，需验证高温下信号稳定性。
   • 数字输出（HART、Profibus、Foundation Fieldbus）：便于集成至智能工厂系统，支持远程参数调整与诊断，需确认协议兼容性。
   • 无线传输：LoRa或NB-IoT协议适用于偏远高温场景（如地热井液位监测），降低布线成本。

三、特殊工况下的选型策略与实战案例

1. 熔融金属液位测量场景
   • 案例背景：某冶金企业需测量熔融铝液位，温度700℃，压力0.2MPa，介质含氧化铝颗粒。
   • 选型决策：选用核辐射式液位计，γ射线源为铯-137，探测器材质为耐高温不锈钢，配置铅屏蔽罩，精度±1% FS。
2. 高温高压锅炉汽包液位测量场景
   • 案例背景：某电力企业需测量锅炉汽包液位，温度350℃，压力10.0MPa，介质为汽水混合物。
   • 选型决策：选用雷达式液位计，天线材质为陶瓷，配置高温滤波算法，耐压等级25.0MPa，精度±0.5% FS。
3. 高温腐蚀性介质液位测量场景
   • 案例背景：某石化企业需测量高温浓硫酸液位，温度200℃，压力0.5MPa，介质腐蚀性强。
   • 选型决策：选用电容式液位计，内衬材质为PTFE，电极材质为钽，配置温度补偿电路，耐压等级1.6MPa，精度±0.2% FS。
4. 高温非导电介质液位测量场景
   • 案例背景：某食品企业需测量高温食用油液位，温度250℃，非导电介质，需非接触式测量。
   • 选型决策：选用超声波式液位计，探头材质为陶瓷，配置高温信号处理模块，耐温范围-40℃~300℃，精度±1.0% FS。

四、总结

耐高温液位计选型需以温度耐受性为核心，结合材质兼容性、压力等级及信号输出需求综合匹配。关键步骤包括：

1. 明确介质与环境温度，选择适配的液位计类型（如浮球式、雷达式）。
2. 验证材质耐高温与耐腐蚀性能，确保设备长期稳定运行。
3. 计算压力-温度交叉影响，确认耐压等级与安全工作范围。
4. 选择合适的信号输出与通讯接口，集成至现有控制系统。

通过系统化选型，可确保液位计在高温工业场景中稳定、准确地工作，为冶金、石化、电力等行业提供可靠的液位数据支撑。
