蒸汽流量计选型参数解析

一、蒸汽流量计技术原理与分类框架

蒸汽流量计需适应高温、高压及相变特性，常见类型包括涡街式、孔板式、V锥式及超声波式等，其核心原理如下：

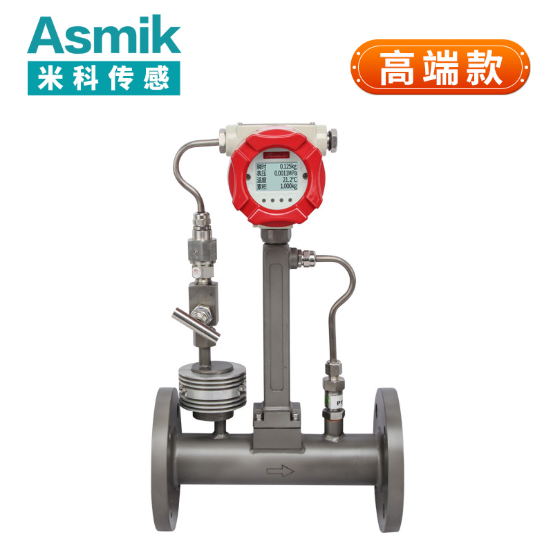

• 涡街式流量计：通过流体绕流钝体产生漩涡，检测漩涡频率换算流量，适用于清洁蒸汽或低粘度介质。
• 孔板式流量计：利用流体通过节流装置时产生的压差测量流量，需配合差压变送器使用，适用于高压或大流量蒸汽场景。
• V锥式流量计：通过V型锥体节流产生压差，具有自清洁能力，适用于含少量水分的饱和蒸汽。
• 超声波式流量计：利用超声波在蒸汽中的传播速度差测量流量，适用于高温过热蒸汽或需要非接触式测量的场景。

二、核心选型参数解析

1. 蒸汽类型与相变特性

   • 饱和蒸汽：温度与压力一一对应，需同时监测温度或压力以补偿密度变化。
   • 过热蒸汽：温度高于饱和温度，需额外配置温度传感器进行过热度修正。
   • 湿蒸汽：含水分或液滴，需选用具有自清洁能力的流量计（如V锥式），并避免涡街式流量计因液滴导致测量误差。

2. 温度与压力范围

   • 温度等级：常规型（-40℃~250℃）适用于一般蒸汽场景，高温型（-40℃~400℃）专为过热蒸汽设计。
   • 压力等级：常规型（0-1.6MPa）适用于低压蒸汽，高压型（0-4.0MPa）需验证流量计耐压性能，例如孔板式流量计可支持至10.0MPa。

3. 流量范围与量程比
   量程需覆盖实际蒸汽流量并预留20%-50%余量。例如，化工反应釜蒸汽进料设计流量为5t/h，推荐选用量程0-8t/h的流量计。量程比（最大流量/最小流量）需≥10:1以适应负荷波动，优质产品可拓展至20:1。

4. 精度等级与长期稳定性
   精度等级常见±1.0%（通用型）、±0.5%（高精度型）、±0.2%（计量级）。能源管理场景可选±0.5% FS，一般过程控制可采用±1.0% FS产品。长期稳定性需通过年精度衰减率评估，优质设备年衰减应≤0.2% FS。

5. 材质兼容性

   • 接触介质部分：钝体、节流件或测量管需选用耐高温材料，如316L不锈钢（≤400℃）、哈氏合金（C-276，≤600℃）。
   • 密封结构：采用全焊接或双O型圈密封，防止高温蒸汽泄漏。例如，涡街式流量计传感器需选用高温硅胶密封。

6. 信号输出与通讯接口

   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统。
   • 数字输出（HART、Profibus、Foundation Fieldbus）：便于集成至智能能源管理系统，支持远程参数调整与诊断。
   • 脉冲输出：适用于蒸汽贸易结算或需要高频次采样的场景。

三、特殊工况下的选型技巧

1. 高温过热蒸汽场景
   • 原理选择：优先选用超声波式或V锥式流量计，减少高温对测量元件的影响。
   • 参数优化：超声波式流量计需选用耐高温探头（如陶瓷材质），V锥式流量计需配置温度传感器进行过热度修正。
   • 示例：电力行业过热蒸汽管道（温度400℃, 压力2.5MPa）需选用超声波式流量计，探头材质为陶瓷，防护等级IP68。
2. 含水分或液滴的湿蒸汽场景
   • 自清洁设计：V锥式流量计的V型锥体可引导液滴排出，避免堵塞。
   • 示例：造纸企业蒸汽干燥系统（湿蒸汽含水量5%）需选用V锥式流量计，节流件材质为316L不锈钢，量程比20:1。
3. 高振动或冲击环境
   • 结构优化：涡街式流量计需选用带振动补偿的型号，安装时加装减震支架。
   • 示例：冶金企业轧钢车间蒸汽管道（振动等级3g）需选用涡街式流量计，带振动滤波功能，防护等级IP67。
4. 低流量或微流量蒸汽测量
   • 量程下限调整：涡街式流量计量程下限可拓展至0.1t/h（常规型为0.5t/h）。
   • 阻尼设置：通过软件调整信号阻尼时间（如500ms），抑制蒸汽脉动对测量的干扰。

四、实战案例与选型决策

1. 化工企业反应釜蒸汽加热系统
   • 工况：蒸汽类型为饱和蒸汽，设计流量2t/h，压力1.0MPa，温度180℃。
   • 选型决策：选用涡街式流量计，量程0-3t/h，钝体材质为316L不锈钢，防护等级IP67，模拟输出（4-20mA）。
2. 电力行业过热蒸汽管道计量
   • 工况：蒸汽类型为过热蒸汽，温度450℃，压力3.0MPa，流量范围0-10t/h。
   • 选型决策：选用超声波式流量计，量程0-12t/h，探头材质为陶瓷，配置温度传感器进行过热度修正，数字输出（HART协议）。
3. 食品行业蒸汽灭菌系统
   • 工况：蒸汽类型为饱和蒸汽，流量范围0-5t/h，压力0.5MPa，需防爆认证。
   • 选型决策：选用孔板式流量计，量程0-6t/h，节流件材质为316L不锈钢，通过Exd IICT6防爆认证，脉冲输出。
4. 市政供热管网蒸汽分配
   • 工况：蒸汽类型为饱和蒸汽，管道直径300mm，流量范围0-20t/h，需远程监控。
   • 选型决策：选用V锥式流量计，量程0-25t/h，节流件材质为哈氏合金C-276，防护等级IP68，数字输出（RS485协议）。

五、总结

蒸汽流量计选型需以蒸汽类型、温度压力参数及流量范围为核心，通过“原理适配-参数匹配-环境验证”三步法实现精准选型。关键技巧包括：

• 明确蒸汽相态：饱和蒸汽需补偿密度，过热蒸汽需修正过热度，湿蒸汽需自清洁设计。
• 优化量程与精度：高精度场景优先验证长期稳定性，大流量场景选用宽量程比产品。
• 适配特殊环境：高温工况选耐高温材质，振动环境选带滤波功能型号，防爆场景确认认证等级。
• 整合信号与维护：数字输出便于能源管理系统集成，定期校验传感器以维持测量准确性。

通过系统化选型，可确保蒸汽流量计在复杂热能系统中稳定、准确地工作，为能源管理与过程控制提供可靠的流量数据支撑。
