污水池液位计选型指南

一、污水池液位计技术原理与分类框架

污水池液位计需适应泡沫、污泥、腐蚀性气体等复杂环境，常见类型包括超声波式、雷达式、浮球式、压力式及电容式等。其核心原理如下：

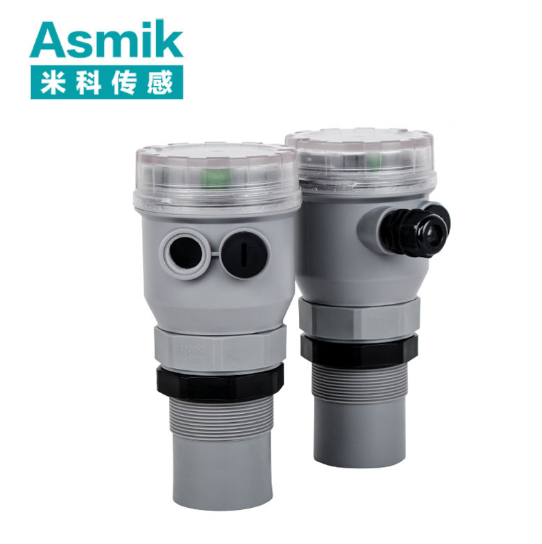

• 超声波式液位计：通过发射超声波并接收其反射信号，计算液位高度，适用于非接触式测量，但需避免泡沫或蒸汽干扰。
• 雷达式液位计：利用微波脉冲探测液面，穿透能力强，适用于高温、高压或含蒸汽的污水池。
• 浮球式液位计：通过浮球随液位升降带动机械或磁性开关输出信号，成本低但需定期维护，适用于清洁污水或低粘度液体。
• 压力式液位计：通过测量液体静压计算液位高度，需配合通气导管使用，适用于深井或封闭式污水池。
• 电容式液位计：利用液位变化改变电容极板间距，输出与液位成正比的电信号，适用于导电性液体或含颗粒介质。

二、核心选型参数解析

1. 测量范围与量程
   需明确污水池深度及液位波动范围，确保液位计量程覆盖实际需求并预留20%余量。例如，池深5米的污水池，推荐选用量程0-6米的液位计。

2. 介质特性与干扰因素

   • 泡沫与蒸汽：超声波式液位计需选用高频探头（如80GHz）以减少泡沫干扰，雷达式液位计则需调整发射角度。
   • 污泥与沉积物：浮球式液位计需选用耐磨损浮球，压力式液位计需定期清理通气导管。
   • 腐蚀性气体：所有类型液位计均需选用防腐材质（如316L不锈钢、PTFE涂层）。

3. 环境适应性

   • 温度范围：常规型（-20℃~80℃）适用于室内场景，宽温型（-40℃~120℃）专为高温污水池设计。
   • 防护等级：IP65为标准配置，露天或高湿度环境需提升至IP68。
   • 防爆要求：含可燃气体（如甲烷）的污水池需选用Exd IICT6防爆认证产品。

4. 信号输出与通讯接口

   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至控制系统。
   • 数字输出（RS485/Modbus）：便于集成至物联网平台，支持远程监控与参数调整。
   • 无线传输：LoRa或NB-IoT协议适用于偏远地区污水池监测，降低布线成本。

三、特殊工况下的选型技巧

1. 含大量泡沫或蒸汽的污水池
   • 原理选择：优先选用雷达式液位计，其微波脉冲可穿透泡沫与蒸汽。
   • 参数调整：雷达式液位计需调整发射频率（如26GHz）与信号处理算法，减少误报。
2. 含污泥或沉积物的污水池
   • 浮球式液位计：选用耐磨损浮球（如不锈钢材质），并加装导向杆以防止倾斜。
   • 压力式液位计：定期清理通气导管，避免堵塞导致测量误差。
3. 高温或高压污水池
   • 材质升级：雷达式液位计天线选用陶瓷或PTFE材质，压力式液位计传感器选用高温硅胶密封。
   • 示例：化工企业高温污水池（温度90℃, 压力0.5MPa）需选用雷达式液位计，天线材质为PTFE，防护等级IP68。
4. 易结垢或生物附着的污水池
   • 防垢设计：超声波式液位计探头选用防污涂层（如二氧化硅），雷达式液位计天线选用自清洁结构。
   • 示例：食品行业废水池需选用超声波式液位计，探头材质为PTFE，定期自动清洗。

四、实战案例与选型决策

1. 市政污水处理厂调节池液位监测
   • 工况：池深4米，含少量泡沫，温度常温，需低成本解决方案。
   • 选型决策：选用超声波式液位计，量程0-5米，探头材质为316L不锈钢，IP65防护，模拟输出（4-20mA）。
2. 化工企业酸性废水池液位控制
   • 工况：池深6米，介质为稀硫酸（pH≤3），含蒸汽，压力0.3MPa。
   • 选型决策：选用雷达式液位计，量程0-8米，天线材质为PTFE，通过Exd IICT6防爆认证，数字输出（RS485协议）。
3. 食品行业生产废水池液位报警
   • 工况：池深3米，含蛋白质颗粒（悬浮物浓度200ppm），温度40℃，需防爆认证。
   • 选型决策：选用浮球式液位计，浮球材质为316L不锈钢，带防爆开关，IP67防护，无线输出（LoRa协议）。
4. 钢铁企业冷却水池液位调节
   • 工况：池深10米，介质为循环冷却水，温度30℃，需高精度测量。
   • 选型决策：选用压力式液位计，量程0-12米，传感器材质为316L不锈钢，IP68防护，模拟输出（4-20mA）。

五、总结

污水池液位计选型需以实际工况为核心，结合介质特性、环境适应性及信号输出需求综合匹配。超声波式液位计适用于含泡沫场景，雷达式适用于高温高压环境，浮球式适合低成本需求，压力式适用于深井测量。通过明确泡沫与污泥干扰、优化材质与结构、适配特殊环境需求，可确保液位计在复杂污水环境中稳定运行，为污水处理与环保监测提供可靠的液位数据支撑。
