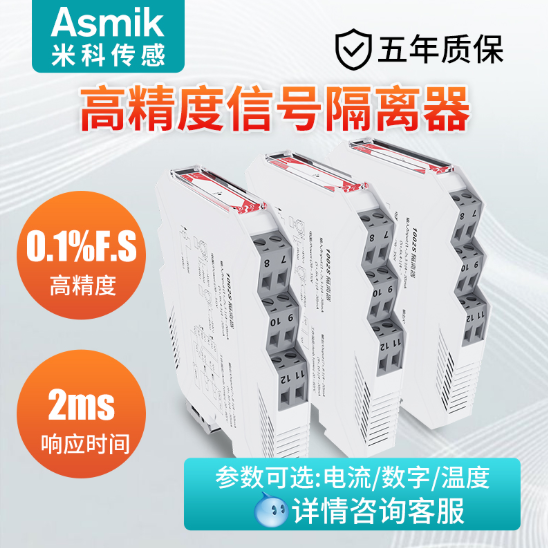

联测信号隔离器选型指南

一、信号隔离器技术原理与分类框架

信号隔离器通过电气隔离技术切断信号源与接收设备之间的直接电气连接，核心原理包括电磁隔离与光电隔离：

• 电磁隔离：利用变压器实现信号耦合，输入线圈与输出线圈通过磁场传递信号，适用于低频信号隔离（如电力系统、音频设备）。
• 光电隔离：通过发光二极管（LED）与光电二极管的光电转换实现隔离，响应速度快（纳秒级），适用于高频信号及防爆场景（如工业自动化、医疗设备）。

按信号类型可分为模拟量隔离器与数字量隔离器：

• 模拟量隔离器：处理连续变化的信号（如4-20mA、0-10V、热电偶、RTD），需关注精度与线性度。
• 数字量隔离器：处理离散信号（如RS-485、开关量），需关注传输速率与协议兼容性。

按供电方式可分为有源隔离器与无源隔离器：

• 有源隔离器：需外部电源供电，支持信号放大与滤波，适用于高精度场景。
• 无源隔离器：通过输入信号自身能量工作，无需外部电源，适用于简单低成本应用。

二、核心选型参数解析

1. 输入输出信号类型
   需明确信号类型（如4-20mA、0-10V、热电偶K型）及传输方向（单输入单输出、一进二出）。例如，处理热电偶信号需选用支持冷端补偿的隔离器，而RS-485通信需选用支持Modbus协议的数字量隔离器。

2. 精度与线性度
   精度等级常见±0.1% FS（高精度）、±0.5% FS（通用型）、±1% FS（基础型）。过程控制场景可选±0.1% FS，一般监测可采用±0.5% FS产品。线性度需优于0.1% FS，确保信号转换无失真。

3. 隔离电压与耐压
   隔离电压需覆盖系统可能出现的最大共模电压。例如，电力系统需选用隔离电压≥1500V DC的隔离器，而一般工业场景可选用≥1000V DC的产品。耐压测试需通过标准认证（如IEC 61010）。

4. 响应时间与带宽
   响应时间需≤1ms以捕捉快速变化的信号（如电机控制），带宽需覆盖信号频率范围。例如，音频信号需带宽≥20kHz，而温度信号带宽≥10Hz即可。

5. 环境适应性

   • 温度范围：常规型（-20℃~70℃）适用于室内场景，宽温型（-40℃~85℃）专为高温或低温环境设计。
   • 防护等级：IP20适用于室内机柜，IP65适用于露天或潮湿环境，防爆场景需选用Exd IICT6认证产品。

6. 供电方式与功耗
   有源隔离器需确认电源类型（24V DC或220V AC），功耗需低于系统供电能力。无源隔离器需验证输入信号能量是否足够驱动负载，例如4-20mA信号需确保压降≤3V。

三、特殊工况下的选型技巧

1. 高精度测量场景
   • 原理选择：选用光电隔离器，响应速度快且抗干扰能力强。
   • 参数优化：精度≥±0.1% FS，线性度≤0.05% FS，支持冷端补偿（如热电偶信号）。
   • 示例：化工反应釜温度监测需选用光电隔离器，输入信号为K型热电偶，精度±0.1% FS，隔离电压1500V DC。
2. 防爆与腐蚀性环境
   • 防爆认证：选用通过Exd IICT6认证的隔离器，外壳材质为不锈钢或铝合金。
   • 材质兼容性：接触介质部分选用耐腐蚀材料（如哈氏合金、PTFE），适用于化工、石油行业。
   • 示例：油气管道压力监测需选用防爆型电磁隔离器，输入信号为4-20mA，防护等级IP68。
3. 长距离信号传输
   • 信号放大：有源隔离器需支持信号放大功能，确保远距离传输无衰减。
   • 阻抗匹配：输出阻抗需与传输线特性阻抗匹配（如RS-485需120Ω终端电阻）。
   • 示例：市政供水管道流量监测需选用支持4-20mA输出的有源隔离器，传输距离≥1000米。
4. 高频信号与快速响应
   • 光电隔离：选用响应时间≤1μs的光电隔离器，带宽≥1MHz。
   • 数字隔离：支持高速协议（如USB 3.0、Ethernet），适用于电机控制、伺服系统。
   • 示例：机器人关节位置反馈需选用数字隔离器，输入信号为增量式编码器，响应时间≤500ns。

四、实战案例与选型决策

1. 化工企业反应釜温度监测
   • 工况：温度范围-20℃~150℃，信号为K型热电偶，需防爆认证。
   • 选型决策：选用光电隔离器，输入信号为K型热电偶，精度±0.1% FS，隔离电压1500V DC，通过Exd IICT6认证，防护等级IP68。
2. 电力系统的电压信号隔离
   • 工况：电压信号0-10V，需隔离电压≥2500V DC，传输距离500米。
   • 选型决策：选用电磁隔离器，输入信号0-10V，输出信号4-20mA，隔离电压3000V DC，支持信号放大功能，防护等级IP65。
3. 市政供水管道流量监测
   • 工况：流量信号4-20mA，传输距离1200米，需户外安装。
   • 选型决策：选用有源隔离器，输入信号4-20mA，输出信号4-20mA，隔离电压1500V DC，支持信号放大功能，防护等级IP68，供电24V DC。
4. 医疗设备的生物电信号采集
   • 工况：信号为μV级心电信号，需高精度与低噪声。
   • 选型决策：选用光电隔离器，输入信号为差分信号，精度±0.05% FS，带宽≥1kHz，隔离电压1500V DC，防护等级IP67。

五、总结

联测信号隔离器选型需以实际工况为核心，通过“信号分析-参数匹配-环境适配”三步法实现精准选型。关键技巧包括：

• 明确信号类型：模拟量或数字量，避免选型后因信号不匹配导致失真。
• 优化精度与隔离电压：高精度场景优先验证线性度，防爆场景需确认认证等级。
• 适配特殊环境：高温高压工况选耐候材质，长距离传输选有源放大，高频信号选光电隔离。
• 整合供电与维护：有源隔离器需确认电源兼容性，定期校验隔离性能以确保长期稳定。

通过系统化选型，可确保信号隔离器在复杂工业环境中稳定、准确地工作，为工业自动化与过程控制提供可靠的信号隔离解决方案。
