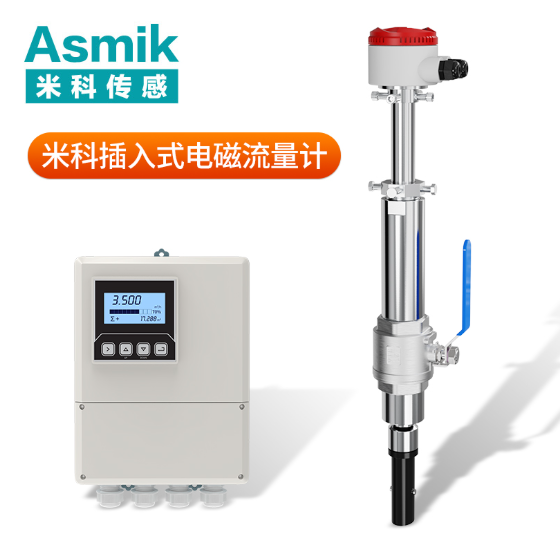

插入式电磁流量计选型指南

一、基础参数选型

     1. 管径适配性
插入式电磁流量计的管径适配范围广泛，DN100-DN3000mm的管道均可适用。选型时需精确测量管道内径，确保传感器插入深度符合要求。对于特殊管径，部分厂商提供定制服务，可满足个性化需求。

     2. 流速与量程
流速范围通常为0.1-15m/s，量程比可达100:1。在选型时，需根据实际工况确定流量范围，确保流量计在最佳精度范围内工作。对于流量变化较大的场合，建议选择量程比更宽的型号，以提高测量的灵活性和准确性。

     3. 介质特性
介质导电率是关键参数，需大于5μs/cm。对于腐蚀性介质，如酸、碱、盐溶液，需选用耐腐蚀电极材料（如哈氏合金、钛、铂铱合金）和内衬材料（如PTFE、F46）。对于含颗粒或悬浮物的介质，需选择耐磨内衬和特殊设计的传感器结构，以防止堵塞和磨损。

二、环境适应性选型

     1. 温度与压力
介质温度范围需与内衬材料相匹配。普通橡胶内衬适用于-20-60℃，PTFE内衬可耐高温至180℃。压力等级方面，DN100-DN150管道压力可达1.6MPa，大口径管道压力需相应降低。在高温或高压环境下，需选用特殊设计的流量计，并考虑冷却或降压措施。

     2. 防护等级
根据安装环境选择合适的防护等级。IP65适用于室内或一般环境，IP68则适用于潜水或潮湿环境。在易燃易爆场所，需选用防爆型流量计，并符合相关防爆标准。

三、信号输出与通讯选型

     1. 输出信号
插入式电磁流量计通常提供4-20mA电流输出、脉冲/频率输出以及RS485/HART等数字通讯接口。在选型时，需根据控制系统要求选择合适的输出信号类型。对于需要远程传输的场合，建议选用支持Modbus、Profibus等工业总线协议的型号。

     2. 通讯协议
通讯协议的选择直接影响流量计与上位机或PLC的兼容性。MBmagCP V4.2协议是一种常用的电磁流量计通讯协议，支持RS-485接口和多种数据格式。在选型时，需确认流量计支持的通讯协议与现有系统兼容，以确保数据传输的稳定性和可靠性。

四、特殊工况适配选型

     1. 高温环境
在高温环境下，需选用耐高温电极材料和内衬材料。铂铱合金、铂钨合金等耐高温电极材料可承受高温介质的腐蚀。同时，需考虑流量计的散热设计，如采用特殊冷却结构或增加散热面积，以确保流量计在高温环境下稳定工作。

     2. 腐蚀性介质
对于腐蚀性介质，需选用耐腐蚀性能优异的电极材料和内衬材料。哈氏合金、钛等金属材料可抵抗多种腐蚀性介质的侵蚀。PTFE、F46等非金属材料则具有优异的耐化学腐蚀性能。在选型时，需根据介质的具体成分和浓度选择合适的材料组合。

     3. 含颗粒或悬浮物介质
对于含颗粒或悬浮物的介质，需选择耐磨内衬和特殊设计的传感器结构。聚氨酯橡胶等耐磨材料可有效抵抗颗粒物的磨损。同时，需考虑流量计的防堵设计，如采用特殊流道结构或增加冲洗装置，以确保流量计在含颗粒介质中稳定工作。

五、安装与维护考量

     1. 直管段要求
插入式电磁流量计对直管段有一定要求，通常上游需5-10倍管径、下游需2-5倍管径的直管段。在选型时，需根据现场安装条件确认直管段长度是否满足要求。对于无法满足直管段要求的场合，需选用特殊设计的流量计或增加整流装置。

     2. 安装方式
插入式电磁流量计支持垂直或倾斜安装，需根据管道布局和介质流向选择合适的安装方式。在安装时，需确保传感器插入深度正确，并固定牢固，以防止因振动或介质冲击导致传感器移位或损坏。

     3. 维护与校准
插入式电磁流量计维护简便，但需定期校准以确保测量精度。校准周期通常为1-2年，具体根据使用环境和介质特性确定。在选型时，需考虑流量计的校准便利性和可维护性，如选择支持在线校准或具有自诊断功能的型号，以降低维护成本和时间。

插入式电磁流量计的选型需综合考虑管径、流速、介质特性、环境适应性、信号输出与通讯、特殊工况适配以及安装与维护等多个因素。通过科学合理的选型，可确保流量计在复杂工况下稳定、准确地工作，为工业生产和市政建设提供可靠的流量测量解决方案。
