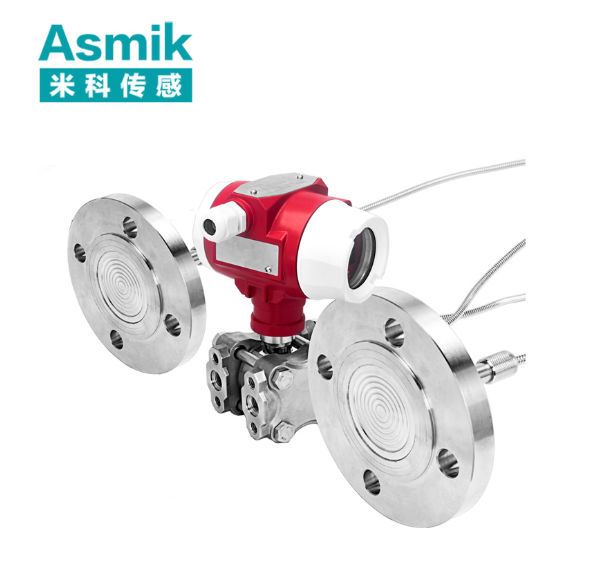

3051差压变送器选型手册

在流程工业自动化、能源管理及环保监测领域，差压变送器作为核心过程控制仪表，其选型直接关系到压力差测量的准确性、系统稳定性及设备寿命。3051系列差压变送器凭借其高精度、强适应性及模块化设计，成为液位、流量及压力差测量的主流选择。本文从技术原理、核心参数、特殊工况适配及实战案例四个维度展开，结合行业标准与实操经验，提供一套可落地的选型框架，助力实现差压信号的精准转换与过程优化。

一、差压变送器技术原理与分类框架

差压变送器通过测量两个压力点的差值并转换为标准电信号（如4-20mA或数字信号），其核心原理包括电容式、压阻式及谐振式等：

• 电容式差压变送器：通过差压变化引起电容极板间距改变，进而输出与差压成正比的电信号，适用于高精度场景。
• 压阻式差压变送器：利用差压使硅膜片变形，通过压阻效应将压力差转换为电阻变化，适用于中低精度场景。
• 谐振式差压变送器：通过差压改变谐振频率，具有高稳定性与抗干扰能力，适用于极端工况。

其核心结构包括差压传感器、信号调理模块、隔离单元及输出接口，按测量类型可分为液位测量、流量测量及压力差监测。

二、核心选型参数解析

1. 差压范围与量程比
   量程需覆盖实际差压波动范围并预留20%余量。例如，液位测量设计差压为50kPa，推荐选用量程0-60kPa的变送器。量程比（最大差压/最小差压）需≥10:1以适应负荷波动，优质产品可拓展至20:1。

2. 精度等级与长期稳定性
   精度等级常见±0.075%（高精度）、±0.1%（通用型）、±0.2%（基础型）。过程控制场景可选±0.075%，一般监测可采用±0.1%产品。长期稳定性需通过年精度衰减率评估，优质设备年衰减应≤0.05%FS。

3. 材质兼容性

   • 测量膜片材质：316L不锈钢适用于一般介质，哈氏合金（C-276）适用于浓硫酸等强腐蚀性介质，钽适用于盐酸或高温场景。
   • 过程连接材质：法兰连接需选用与管道同等级材质（如碳钢、304不锈钢），避免电化学腐蚀。

4. 环境适应性

   • 温度范围：常规型（-40℃~85℃）适用于室内场景，宽温型（-40℃~120℃）专为高温差压测量设计。
   • 压力等级：静压范围需覆盖系统工作压力，例如液位测量需静压≥最大液位压力，推荐选用静压等级为10MPa的产品以适配高压场景。
   • 防护等级：IP65为标准配置，露天或高湿度环境需提升至IP68。

5. 信号输出与通讯接口

   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统。
   • 数字输出（HART、Profibus、Foundation Fieldbus）：便于集成至智能工厂系统，支持远程参数调整与诊断。
   • 无线传输：适配工业无线标准（如WirelessHART），适用于移动设备或偏远场景。

三、特殊工况下的选型技巧

1. 高温或高压差压场景
   • 材质升级：测量膜片选用钽或哈氏合金C-276，过程连接法兰选用316L不锈钢，配套冷却元件或散热结构。
   • 示例：石油炼化企业高温分馏塔（差压80kPa, 温度250℃）需选用谐振式差压变送器，膜片材质为钽，静压等级15MPa。
2. 强腐蚀性介质场景
   • 密封设计：采用双O型圈密封或全焊接结构，防止腐蚀性介质侵入传感器内部。
   • 示例：化工企业氯碱车间（差压30kPa, 介质为32%烧碱）需选用电容式差压变送器，膜片材质为哈氏合金C-276，过程连接为PTFE涂层法兰。
3. 高振动或冲击环境
   • 结构优化：选用带振动补偿的谐振式差压变送器，安装时加装减震支架。
   • 示例：风电齿轮箱润滑油压差监测（差压10kPa, 振动等级4g）需选用压阻式差压变送器，带振动滤波功能，防护等级IP67。
4. 低差压或微差压测量
   • 量程下限调整：选用低差压优化型变送器，量程下限可拓展至10Pa（常规型为100Pa）。
   • 阻尼设置：通过软件调整信号阻尼时间（如200ms），抑制流体脉动对测量的干扰。

四、实战案例与选型决策

1. 化工企业反应釜液位测量
   • 工况：釜体直径3米，液位范围0-5米，介质为酸性溶液，差压设计值50kPa，静压2.0MPa。
   • 选型决策：选用电容式差压变送器，量程0-60kPa，膜片材质为哈氏合金C-276，静压等级10MPa，数字输出（HART协议），IP68防护。
2. 石油管道流量监测
   • 工况：管道直径500mm，流量范围0-1000m³/h，差压设计值80kPa，静压4.0MPa，需防爆认证。
   • 选型决策：选用谐振式差压变送器，量程0-100kPa，膜片材质为钽，静压等级10MPa，通过Exd IICT6防爆认证，模拟输出（4-20mA）。
3. 市政供水管道压力差监测
   • 工况：管道压力1.0MPa，差压范围0-20kPa，温度常温，需低成本解决方案。
   • 选型决策：选用压阻式差压变送器，量程0-25kPa，膜片材质为316L不锈钢，静压等级2.5MPa，IP65防护，模拟输出（4-20mA）。
4. 食品行业蒸汽灭菌压力差控制
   • 工况：灭菌釜差压范围0-15kPa，温度130℃，介质为饱和蒸汽，需卫生型安装。
   • 选型决策：选用电容式差压变送器，量程0-20kPa，膜片材质为316L不锈钢，静压等级1.0MPa，IP65防护，支持3A卫生标准。

五、总结

3051差压变送器选型需以实际工况为核心，通过“差压分析-参数匹配-环境适配”三步法实现精准选型。关键技巧包括：

• 明确测量需求：液位、流量或压力差，避免选型后因原理不匹配导致误差。
• 优化精度与稳定性：过程控制场景优先验证长期精度衰减，一般监测场景可适当放宽。
• 适配特殊环境：高温高压工况选耐候材质，腐蚀场景用哈氏合金或钽，振动环境选谐振式。
• 整合信号与维护：数字输出便于智能工厂集成，定期校验传感器以维持测量准确性。

通过系统化选型，可确保3051差压变送器在复杂流程环境中稳定运行，为工业自动化与过程控制提供可靠的差压信号支撑。
