涡街流量计选型技巧

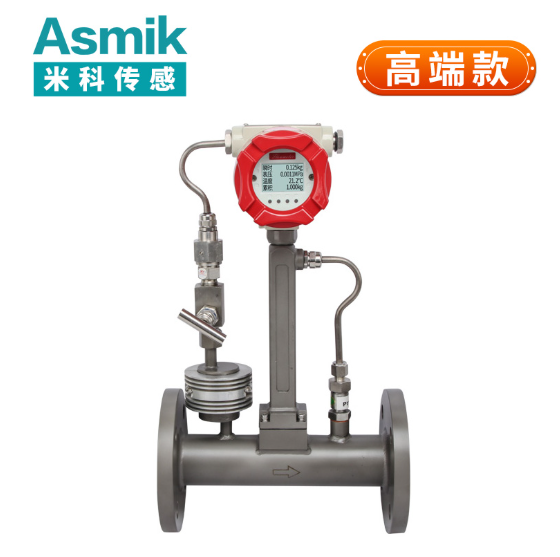

一、涡街流量计技术原理与分类

涡街流量计基于卡门涡街效应：当流体流经钝体（如三角柱）时，会在其两侧交替产生漩涡，漩涡频率与流速成正比。通过压电传感器或电容传感器检测漩涡频率，结合管道截面积换算为流量。其核心结构包括钝体、传感器、信号处理模块及输出单元。按测量介质分类：

• 气体涡街流量计：适用于空气、氮气、天然气等气体，需考虑气体压缩性与温度压力补偿。
• 蒸汽涡街流量计：专为饱和蒸汽或过热蒸汽设计，需配套温度压力传感器以修正蒸汽密度。
• 液体涡街流量计：适用于水、油类等低粘度液体，需避免液体中含大量气泡或杂质。

二、核心选型参数解析

1. 测量介质与物性参数
   需明确介质为气体、蒸汽还是液体，并获取其密度、粘度、压缩性等数据。例如，测量天然气时需考虑压缩因子（Z值）对流量的影响，而蒸汽计量需区分饱和蒸汽（温度压力对应）与过热蒸汽（需独立测温）。

2. 流量范围与量程比
   量程需覆盖实际流量并预留20%-50%余量。例如，化工反应釜进料气体设计流量为1000m³/h，推荐选用量程0-1500m³/h的涡街流量计。量程比（最大流量/最小流量）需≥10:1以适应负荷波动，优质产品可拓展至20:1。

3. 精度等级与长期稳定性
   精度等级常见±1.0%FS（高精度）、±1.5%FS（通用型）、±2.0%FS（低成本型）。贸易结算场景（如天然气计量）可选±1.0%FS，过程控制可采用±1.5%FS产品。长期稳定性需通过年精度衰减率评估，优质设备年衰减应≤0.5%FS。

4. 材质与耐环境性

   • 钝体材质：316L不锈钢适用于一般气体，哈氏合金（C-276）适用于含氯离子或酸性气体，钛合金适用于海洋环境。
   • 传感器材质：压电陶瓷传感器适用于常温场景，电容式传感器适用于高温或强振动环境。
   • 防护等级：IP65为标准配置，露天或高湿度环境需提升至IP68，防止雨水或灰尘侵入。

5. 环境适应性

   • 温度范围：常规型（-40℃~85℃）适用于室内场景，宽温型（-40℃~350℃）专为高温蒸汽或低温气体设计。
   • 压力等级：常压型（0-1.6MPa）适用于一般气体管道，高压型（0-10MPa）需验证流量计耐压性能，例如蒸汽管道需选至4.0MPa。

6. 信号输出与通讯接口

   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至控制系统。
   • 数字输出（RS485/Modbus）：便于集成至物联网平台，支持远程监控与参数调整。
   • 脉冲输出：适用于累计流量计量，如天然气用量统计。

三、特殊工况下的选型技巧

1. 高温蒸汽或气体测量
   • 材质升级：钝体选用哈氏合金C-276或钽，传感器选用高温压电陶瓷，配套冷却套管或散热片。
   • 示例：石油化工企业高温蒸汽（300℃, 2.5MPa）需选用分体型涡街流量计，钝体材质为钽，传感器耐温等级≥350℃。
2. 低流量或脉动流量场景
   • 量程下限调整：选用低流速优化型涡街流量计，量程下限可拓展至0.6m/s（常规型为1.5m/s）。
   • 阻尼设置：通过软件调整信号阻尼时间（如500ms），抑制脉动流量对测量的干扰。
3. 含杂质或腐蚀性介质
   • 预处理装置：加装前置过滤器，钝体表面涂覆防腐涂层（如聚四氟乙烯）。
   • 示例：轻工行业纸浆干燥蒸汽含少量纤维，选型时需明确钝体耐磨损性能，优先选用锥形钝体设计。
4. 易燃易爆环境
   • 防爆认证：需选用本安防爆（Exia）或隔爆型（Exd）设备，例如天然气管道计量需通过Exd IICT6认证。
   • 接地设计：金属管道需与流量计可靠接地，避免静电积累引发安全隐患。

四、实战案例与选型决策

1. 天然气管道贸易结算
   • 工况：管道压力4.0MPa，温度常温，设计流量2000m³/h，需精度±1.0%FS。
   • 选型决策：选用量程0-2500m³/h的涡街流量计，钝体材质为哈氏合金C-276，IP68防护，数字输出（RS485协议），配套温度压力补偿传感器。
2. 化工企业蒸汽消耗监测
   • 工况：饱和蒸汽压力1.0MPa，温度180℃，设计流量5000kg/h，含微量水分。
   • 选型决策：选用蒸汽专用涡街流量计，量程0-6000kg/h，钝体材质为316L不锈钢，IP67防护，模拟输出（4-20mA），配套温度传感器以修正蒸汽密度。
3. 医疗行业氧气流量控制
   • 工况：氧气压力0.5MPa，温度常温，设计流量100m³/h，需卫生型安装。
   • 选型决策：选用316L不锈钢钝体，IP65防护，模拟输出（4-20mA），通过CE认证并符合医用设备标准。
4. 环保行业废气排放监测
   • 工况：烟气压力0.1MPa，温度150℃，含粉尘颗粒，设计流量3000m³/h。
   • 选型决策：选用宽温型涡街流量计，钝体材质为陶瓷，IP68防护，数字输出（Modbus协议），配套反吹装置以清除粉尘。

五、总结

涡街流量计选型需以实际工况为核心，通过“介质分析-参数匹配-环境适配”三步法实现精准选型。关键技巧包括：

• 明确介质物性：气体需关注压缩性，蒸汽需区分饱和与过热，液体需避免气泡干扰。
• 优化量程与精度：预留足够量程余量，高精度场景优先验证长期稳定性。
• 适配特殊环境：高温工况选耐高温材质，腐蚀场景用哈氏合金，防爆需求选认证型号。
• 整合信号与维护：数字输出便于集成，模拟输出抗干扰强，定期校验传感器以维持精度。

通过系统化选型，可确保涡街流量计在复杂工况中稳定运行，为工业生产与环保监测提供可靠的流量数据支撑。
