在市政供水、工业循环水及农业灌溉中,供水管道流量计作为核心计量设备,其选型直接关系到水量计量的准确性、系统稳定性及运维效率。供水管道流量计通过不同物理效应实现对水流流速或流量的精准测量,适用于清水、污水、含有杂质或需要远程监控的多样化场景。本文从技术原理、类型解析、核心参数及实际案例四个维度展开,结合行业标准与实操数据,为工程技术人员提供系统化的选型框架,助力实现供水管道的高效管理与资源优化。

一、供水管道流量计技术原理与分类

供水管道流量计基于电磁感应、超声波传播或机械转动等原理实现流量测量,常见类型包括电磁式、超声波式、机械式(如涡轮流量计)及差压式(如孔板流量计)等,其核心结构均包含流量传感器、信号处理模块及输出单元:

  • 电磁式流量计:基于法拉第电磁感应定律,通过测量导电液体流动产生的感应电动势计算流量,适用于清水、污水等导电介质。
  • 超声波式流量计:利用超声波在液体中的传播速度差测量流量,分为时差法与多普勒法,适用于大口径管道或含杂质液体(如污水)。

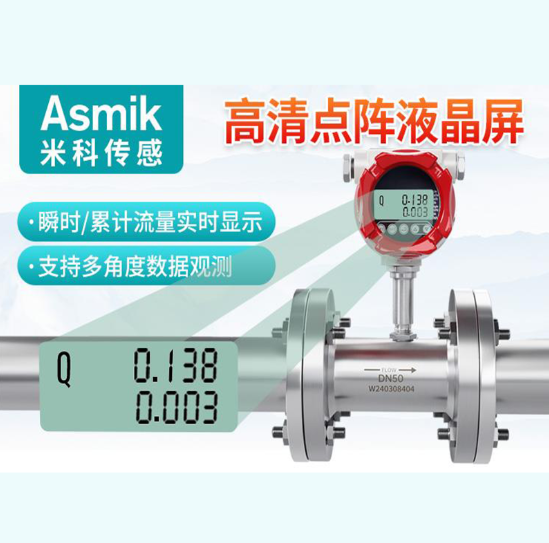

  • 机械式流量计:通过涡轮或叶轮旋转感知流量,成本低但需定期维护,适用于清洁水或低粘度液体。
  • 差压式流量计:利用流体通过孔板、文丘里管等节流装置时产生的压差测量流量,需配合差压变送器使用,适用于高压供水系统。

二、核心选型参数解析

  1. 测量介质与流量范围
    需明确介质为清水、污水或含杂质液体,并覆盖实际流量范围。例如,市政供水管道设计流量为500m³/h,推荐选用量程0-600m³/h的流量计,并预留20%余量以应对负荷波动。流量范围需匹配管道口径,流速控制在0.5~5m/s范围内,避免过低或过高影响精度。

  2. 精度等级与长期稳定性
    精度等级常见±0.5%FS(高精度)、±1.0%FS(通用型)、±1.5%FS(低成本型)。贸易结算场景(如水费计量)可选±0.5%FS,过程控制可采用±1.0%FS产品。长期稳定性指设备在长期使用中保持精度的能力,优质流量计的年精度变化应≤0.2%FS。

  3. 材质与耐压性能

    • 传感器材质:304不锈钢适用于一般水质,316L不锈钢适用于含氯离子或腐蚀性离子的污水,聚四氟乙烯(PTFE)膜片适用于化学清洗频繁的场景。
    • 耐压等级:常规型(0-1.6MPa)适用于低压供水,高压型(0-4.0MPa)需验证流量计耐压性能,例如孔板流量计可支持到6.3MPa。
  4. 环境适应性

    • 温度范围:常规型(-20℃~85℃)适用于室内场景,宽温型(-40℃~120℃)专为北方冬季户外管道设计。
    • 防护等级:IP65为在线式流量计标准配置,露天或高湿度环境需提升至IP68,防止雨水或灰尘侵入。
    • 电磁兼容性:需通过GB/T 17626.2-2018电磁兼容测试,确保在变频器、电机等设备附近的稳定性。
  5. 输出信号与通讯接口

    • 模拟输出(4-20mA):抗干扰能力强,适合长距离传输至能源管理系统。
    • 数字输出(RS485/Modbus):便于集成至物联网平台,支持远程监控与数据上传。
    • 无线传输:LoRa或NB-IoT协议适用于偏远地区供水管道监测,降低布线成本。

三、特殊工况下的选型要点

  1. 大口径供水管道
    • 类型选择:超声波式或电磁式流量计适用于DN300以上管道,需验证传感器安装方式(插入式或外夹式)的可行性。
    • 示例:城市供水主干管(DN500)需选用外夹式超声波流量计,材质为316L不锈钢,量程0-800m³/h。
  2. 含杂质或腐蚀性污水
    • 预处理装置:加装前置过滤器,选用自清洁式传感器(如超声波式),减少杂质附着。
    • 示例:污水处理厂进水管道含悬浮物,需选用多普勒法超声波流量计,材质为聚四氟乙烯。
  3. 低温或高温供水场景
    • 材质升级:传感器选用耐低温橡胶或高温陶瓷,配套保温或冷却装置。
    • 示例:北方冬季户外供水管道(-20℃)需选用电磁式流量计,材质为316L不锈钢,IP68防护。
  4. 远程监控与数据上传需求
    • 通讯协议:支持Modbus TCP或MQTT协议,便于集成至云平台。
    • 示例:农业灌溉系统需实时监测流量,选用带NB-IoT无线传输的电磁式流量计,IP65防护。

四、实际应用案例与选型示例

  1. 市政供水系统贸易结算
    • 介质:自来水,流量500m³/h,压力0.8MPa,温度常温
    • 需求:精度±0.5%FS,支持远程传输,防爆认证
    • 选型结果:电磁式流量计,口径DN300,316L不锈钢传感器,IP68防护,数字输出(RS485协议),本安防爆(Exia IICT6)。
  2. 化工企业循环水监测
    • 介质:循环水,流量200m³/h,压力1.2MPa,温度30℃,含微量腐蚀性离子
    • 需求:耐腐蚀设计,高精度,支持HART协议
    • 选型结果:超声波式流量计,口径DN200,聚四氟乙烯传感器,IP67防护,数字输出(HART协议)。
  3. 农业灌溉渠道流量控制
    • 介质:灌溉水,流量50m³/h,压力0.1MPa,温度常温,含泥沙
    • 需求:低成本,易安装,模拟输出
    • 选型结果:机械式涡轮流量计,口径DN100,304不锈钢传感器,IP65防护,模拟输出(4-20mA)。
  4. 数据中心冷却水系统监测
    • 介质:冷却水,流量30m³/h,压力0.5MPa,温度10℃,需实时数据上传
    • 需求:高可靠性,支持无线传输,低维护
    • 选型结果:电磁式流量计,口径DN50,316L不锈钢传感器,IP65防护,无线输出(LoRa协议)。

五、总结

供水管道流量计选型需以实际工况为核心,系统评估测量介质、流量范围、精度、材质、环境适应性及信号接口等参数。通过明确需求、匹配流量计类型、验证可靠性三步流程,可实现水量计量准确性与系统集成效率的最佳平衡。选型过程中需特别注意杂质对机械式流量计的堵塞风险、高温或低温工况对材料耐温性能的影响,以及无线传输需求对信号稳定性的要求,确保流量计在复杂供水环境中稳定运行,为市政供水与工业生产提供可靠的流量监测解决方案。
