三相电流变送器选型指南

  • 字号 + -

在电力监测、工业自动化及能源管理中，三相电流变送器作为核心电气仪表，其选型直接影响电流测量的准确性、系统稳定性及设备寿命。三相电流变送器通过将三相交流电流转换为标准信号（如4-20mA或数字信号），实现对电机、变压器等设备的电流监测与保护。本文从工作原理、类型解析、核心参数及实际案例四个维度展开，结合行业标准与实操数据，为工程技术人员提供系统化的选型框架，助力实现三相电流的高效管理与过程优化。

一、三相电流变送器技术原理与分类

三相电流变送器基于电磁感应或霍尔效应实现电流测量：电磁式变送器通过电流互感器（CT）感应三相电流，输出与一次电流成比例的二次电流或电压信号；电子式变送器则利用霍尔传感器或罗氏线圈（Rogowski Coil）直接测量导体周围磁场，经信号处理后输出标准信号。其核心结构包括电流传感器、信号调理模块、隔离单元及输出接口。按安装方式分类：

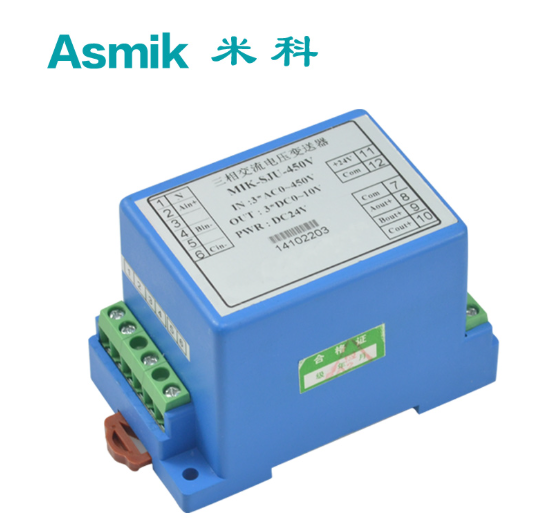

  • 导轨式变送器：直接安装于DIN导轨，适用于配电柜或控制箱，体积小但散热能力有限。
  • 封闭式变送器：通过电流互感器套接于母线或电缆，适用于大电流（如1000A以上）场景，需断电安装。
  • 分体式变送器：传感器与转换器分离，适用于高温或强振动环境，传输距离可达10米。

二、核心选型参数解析

  1. 测量范围与电流类型
    需明确电流为平衡三相或不平衡三相，并覆盖实际电流范围。例如，电机控制中心（MCC）额定电流为100A，推荐选用量程0-150A的变送器，并预留20%余量以应对启动冲击。测量范围需匹配负载特性，避免过载损坏。

  2. 精度等级与响应时间
    精度等级常见±0.2%FS（高精度）、±0.5%FS（通用型）、±1.0%FS（低成本型）。电能计量场景（如贸易结算）可选±0.2%FS，过程控制可采用±0.5%FS产品。响应时间需≤100ms以捕捉电流突变，霍尔式变送器响应速度优于电磁式。

  3. 输入输出特性

    • 输入类型：支持三相三线或三相四线制，需验证变送器对中性点接地的兼容性。
    • 输出信号：模拟输出（4-20mA）抗干扰能力强，数字输出（RS485/Modbus）便于集成至物联网平台，脉冲输出适用于累计电量计量。

  4. 环境适应性

    • 温度范围：常规型（-25℃~70℃）适用于室内场景，宽温型（-40℃~85℃）专为户外或高温环境设计。
    • 防护等级：IP20为导轨式变送器标准配置，IP54适用于露天或粉尘环境，防止异物侵入。
    • 电磁兼容性：需通过IEC 61000-4-5浪涌抗扰度测试，确保在强电磁干扰环境中的稳定性。

  5. 隔离与安全性

    • 电气隔离：输入与输出需具备至少2kVAC隔离电压，避免地环路干扰。
    • 安全认证：需符合IEC 62053-11或GB/T 17215系列标准，支持过流保护与反接保护功能。

三、特殊工况下的选型要点

  1. 高精度电能计量
    • 参数调整：选用真有效值（RMS）测量变送器，支持非正弦波形（如变频器输出）的精准测量。
    • 示例：数据中心UPS输入电流监测需精度±0.2%FS，响应时间≤50ms。
  2. 恶劣环境适应性
    • 材质升级：外壳选用PC/ABS合金或不锈钢，适应-40℃~85℃宽温范围及高振动场景。
    • 示例：冶金企业轧钢机电流监测需选用IP65防护等级，耐振动设计。
  3. 防爆与本质安全
    • 防爆认证：易燃场景需选用本安防爆（Exia）或隔爆型（Exd）设备，例如石油化工企业电机保护。
    • 接地设计：金属外壳需可靠接地，避免静电积累引发安全隐患。
  4. 谐波与复杂波形
    • 谐波分析功能：支持50次以内谐波测量，适用于非线性负载（如LED照明或变频器）场景。
    • 示例：新能源充电桩电流监测需选用带谐波分析的变送器，频率响应范围45-65Hz。

四、实际应用案例与选型示例

  1. 电力机房电机保护
    • 介质：三相交流电机，额定电流80A，启动冲击电流200A，环境温度40℃
    • 需求：精度±0.5%FS，支持RS485通信，过流保护功能
    • 选型结果：导轨式电磁变送器，量程0-100A，IP20防护，数字输出（RS485协议），带过流报警继电器。
  2. 化工企业反应釜加热控制
    • 介质：三相电加热器，额定电流150A，含谐波成分（THD≥15%），环境湿度90%
    • 需求：耐潮湿设计，谐波测量功能，高精度
    • 选型结果：分体式霍尔变送器，量程0-200A，IP65防护，数字输出（Modbus协议），支持50次谐波分析。
  3. 建筑能耗监测系统
    • 介质：三相照明配电箱，额定电流63A，环境温度-10℃~50℃
    • 需求：低成本，模拟输出，易安装
    • 选型结果：导轨式电磁变送器，量程0-80A，IP20防护，模拟输出（4-20mA）。
  4. 石油管道泵站电流监控
    • 介质：三相潜油泵，额定电流300A，环境温度-30℃~60℃，含可燃气体
    • 需求：耐低温，防爆认证，高可靠性
    • 选型结果：封闭式电磁变送器，量程0-400A，IP54防护，本安防爆（Exia IICT6），模拟输出（4-20mA）。

五、总结

三相电流变送器选型需以实际工况为核心，系统评估测量范围、精度、输入输出特性、环境适应性及安全认证等参数。通过明确需求、匹配变送器类型、验证可靠性三步流程，可实现电流监测准确性与系统集成效率的最佳平衡。选型过程中需特别注意谐波对测量的干扰、恶劣环境对材料耐温耐湿性能的影响，以及防爆需求对设备安全认证的要求，确保变送器在复杂电气环境中稳定运行，为工业生产与能源管理提供可靠的电流监测解决方案。
