雷达液位计选型指南

  • 字号 + -

在工业储罐监测、水利管理以及化工生产中，雷达液位计凭借其非接触式测量、高精度及适应性强的特点，成为液位监测的核心设备。雷达液位计通过发射电磁波并接收反射信号，实现对液体或固体物料液位的精准测量，适用于高温、高压、强腐蚀性或易挥发介质的复杂场景。本文从工作原理、类型解析、核心参数及实际案例四个维度展开，结合行业标准与实操数据，为工程技术人员提供系统化的选型框架，助力实现液位的高效管理与过程优化。

一、雷达液位计技术原理与分类

雷达液位计基于微波或电磁波的反射原理实现液位测量：发射器向被测介质表面发射高频电磁波，部分波束被介质反射后由接收器捕获，通过计算发射与接收的时间差或频率差，换算出液位高度。其核心结构包括天线、发射/接收模块、信号处理单元及输出模块。按工作原理分类：

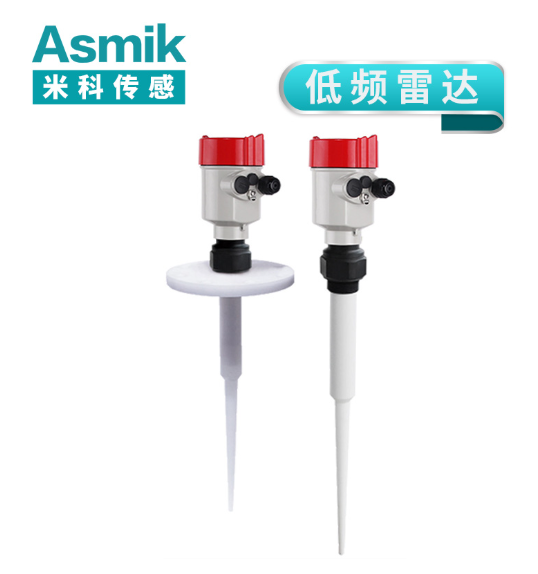

  • 脉冲式雷达液位计：通过发射短脉冲电磁波并测量反射时间差，适用于常规储罐或开阔水域，成本低但精度有限。
  • 调频连续波（FMCW）雷达液位计：发射线性调频连续波，通过频率差计算液位，适用于高精度场景（如化工反应釜）或复杂介质（如泡沫）。
  • 导波雷达液位计：通过同轴电缆或金属杆引导电磁波，适用于低介电常数介质（如油类）或狭小空间，但需接触介质。

二、核心选型参数解析

  1. 测量介质与介电常数
    需明确介质为液体、固体还是浆液，并测量其介电常数（ε）。例如，水（ε≈80）易反射电磁波，而油类（ε≈2-5）需选用导波雷达或高频段（24GHz以上）设备。介电常数低于1.5的介质（如液态烃）需验证雷达波的穿透能力。

  2. 测量范围与量程比
    量程需覆盖实际液位变化范围并预留20%余量。例如，石油储罐设计液位范围为0-10米，推荐选用量程0-12米的雷达液位计。量程比（最大量程/最小量程）需≥10:1以适应负荷波动，导波雷达的量程比可拓展至20:1。

  3. 精度等级与长期稳定性
    精度等级常见±3mm（高精度）、±5mm（通用型）、±10mm（低成本型）。贸易结算场景（如油品储罐）可选±3mm，过程控制可采用±5mm产品。长期稳定性指设备在长期使用中保持精度的能力，优质雷达液位计的年精度变化应≤1mm。

  4. 天线材质与耐环境性

    • 天线材质：316L不锈钢适用于一般环境，聚四氟乙烯（PTFE）或陶瓷适用于强腐蚀性介质（如酸碱溶液），玻璃钢适用于高温场景。
    • 防护等级：IP65为标准配置，露天或高湿度环境需提升至IP68，防止雨水或灰尘侵入。

  5. 环境适应性

    • 温度范围：常规型（-40℃~85℃）适用于室内场景，宽温型（-40℃~200℃）专为高温介质设计（如熔融金属）。
    • 压力等级：常压型（0-0.1MPa）适用于开口容器，耐压型（0-4.0MPa）需验证雷达液位计密封性能，例如导波雷达可支持到10MPa。

  6. 信号输出与通讯接口

    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至控制系统。
    • 数字输出（RS485/Modbus）：便于集成至物联网平台，支持远程监控与参数调整。
    • 无线传输：LoRa或NB-IoT协议适用于偏远地区液位监测，降低布线成本。

三、特殊工况下的选型要点

  1. 强蒸汽或泡沫介质
    • 频率选择：高频段（24GHz或80GHz）雷达波穿透力更强，适用于含蒸汽或泡沫的场景。
    • 示例：啤酒发酵罐液位监测含大量CO₂泡沫，需选用80GHz调频连续波雷达液位计。
  2. 低介电常数介质
    • 导波雷达应用：介质介电常数低于1.5时，需选用导波雷达液位计，并验证波导材质与介质的兼容性。
    • 示例：液化天然气（LNG）储罐液位监测，需选用导波雷达，波导材质为因康镍合金。
  3. 高温或高压环境
    • 材质升级：天线选用聚四氟乙烯（PTFE）或陶瓷，配套冷却套管或高压密封结构。
    • 示例：石油井口高温高压储罐（35MPa, 300℃）需选用分体型导波雷达液位计，材质为因康镍合金。
  4. 狭小空间或低液位场景
    • 天线设计：锥形天线或抛物面天线可聚焦雷达波束，适用于低液位（如0.1米）或狭小储罐。
    • 示例：实验室小型反应釜液位监测，需优先验证天线聚焦能力与最小测量液位。

四、实际应用案例与选型示例

  1. 石油储罐液位计量
    • 介质：原油，介电常数2-5，液位范围0-12米，压力0.8MPa
    • 需求：精度±3mm，支持远程传输，防爆认证
    • 选型结果：调频连续波雷达液位计，24GHz频段，因康镍合金天线，IP68防护，数字输出（RS485协议），本安防爆（Exia IICT6）。
  2. 化工反应釜液位控制
    • 介质：硫酸溶液，介电常数50，液位范围0-5米，温度80℃，含微量悬浮物
    • 需求：耐腐蚀设计，高精度，支持HART协议
    • 选型结果：脉冲式雷达液位计，聚四氟乙烯（PTFE）天线，IP67防护，数字输出（HART协议）。
  3. 食品行业发酵罐液位监测
    • 介质：发酵液，介电常数30，液位范围0-3米，温度37℃，含蛋白质泡沫
    • 需求：卫生型安装，低维护，支持无线传输
    • 选型结果：导波雷达液位计，316L不锈钢波导，IP65防护，无线输出（LoRa协议）。
  4. 市政供水水箱液位控制
    • 介质：自来水，介电常数80，液位范围0-2米，温度常温，无腐蚀性
    • 需求：低成本，高可靠性，模拟输出
    • 选型结果：脉冲式雷达液位计，玻璃钢天线，IP65防护，模拟输出（4-20mA）。

五、总结

雷达液位计选型需以实际工况为核心，系统评估测量介质、液位范围、精度、环境适应性及信号接口等参数。通过明确需求、匹配雷达类型、验证可靠性三步流程，可实现液位监测准确性与系统集成效率的最佳平衡。选型过程中需特别注意低介电常数介质对雷达波的吸收风险、高温高压工况对材料耐温耐压性能的影响，以及无线传输需求对信号稳定性的要求，确保雷达液位计在复杂介质环境中稳定运行，为工业生产与市政管理提供可靠的液位监测解决方案。
