气体流量计种类与选型指南

一、气体流量计技术原理与分类

气体流量计基于不同物理效应实现流量测量，常见类型包括涡街式、超声波式、热式质量流量计、差压式（如孔板、文丘里管）及容积式等，其核心结构均包含流量传感器、信号处理模块及输出单元：

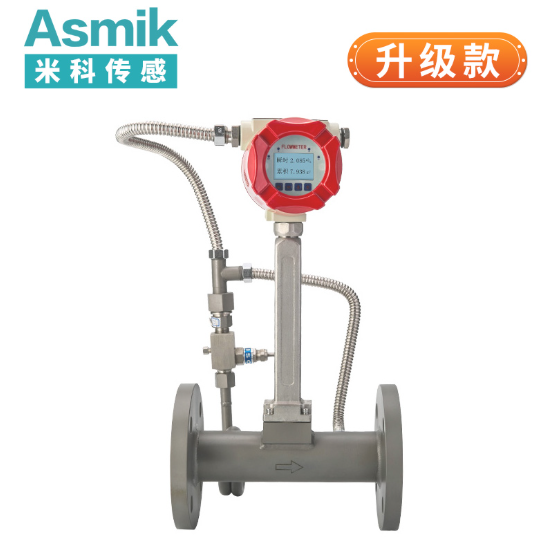

• 涡街流量计：基于卡门涡街效应，通过检测气体流动产生的漩涡频率计算流量，适用于清洁气体的中高压场景。
• 超声波流量计：利用超声波在气体中的传播速度差测量流量，分为时差法与多普勒法，适用于大口径管道及非理想气体（如含颗粒气体）。
• 热式质量流量计：通过测量气体流动对加热元件的冷却效应感知质量流量，适用于低流速或含水分的气体（如湿气）。
• 差压式流量计：利用流体通过孔板、文丘里管等节流装置时产生的压差测量流量，需配合差压变送器使用，适用于高压气体但压损较大。
• 容积式流量计：通过测量气体充满并排出固定容积的次数计算流量，适用于高粘度气体或需要累计计量的场景。

二、核心选型参数解析

1. 测量介质与气体性质
   需明确气体成分（如空气、氮气、天然气）、是否含杂质（如粉尘、液滴）及腐蚀性（如酸性气体）。例如，化工生产中的氯气需选用耐腐蚀材质，而含液滴的湿气需优先验证流量计的两相流适应能力。

2. 流量范围与量程比
   量程需覆盖实际流量并预留20%-50%余量。例如，天然气管道设计流量为500m³/h，推荐选用量程0-800m³/h的流量计。量程比（最大流量/最小流量）需≥10:1以适应负荷波动，热式质量流量计的量程比可拓展至100:1。

3. 精度等级与长期稳定性
   精度等级常见±1.0%FS（高精度）、±1.5%FS（通用型）、±2.0%FS（低成本型）。贸易结算场景（如天然气计量）可选±1.0%FS，过程控制可采用±1.5%FS产品。长期稳定性指设备在长期使用中保持精度的能力，优质流量计的年精度变化应≤0.5%FS。

4. 材质与耐压性能

   • 传感器材质：316L不锈钢适用于一般气体，哈氏合金（C-276）适用于含氯离子或酸性气体，聚四氟乙烯（PTFE）膜片适用于化学清洗频繁的场景。
   • 耐压等级：常规型（0-4.0MPa）适用于中低压气体，高压型（0-25.0MPa）需验证流量计耐压性能，例如孔板流量计可支持到40MPa。

5. 环境适应性

   • 温度范围：常规型（-40℃~85℃）适用于常温气体，超高温型（-40℃~300℃）专为高温气体设计（如热风）。
   • 防护等级：IP65为在线式流量计标准配置，露天或高湿度环境需提升至IP68。
   • 电磁兼容性：需通过GB/T 17626.2-2018电磁兼容测试，确保在变频器、电机等设备附近的稳定性。

6. 输出信号与通讯接口

   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至控制室。
   • 数字输出（RS485/Modbus）：便于集成至物联网平台，支持远程监控与参数调整。
   • 脉冲输出：适用于累计流量计量，如天然气用量统计。

三、特殊工况下的选型要点

1. 高温或高压气体
   • 材质升级：传感器选用哈氏合金C-276或钽，耐压等级选至25.0MPa，配套冷却套管。
   • 示例：石油井口高温天然气（35MPa, 300℃）需选用分体型涡街流量计，材质为钽。
2. 腐蚀性或有毒气体
   • 密封设计：采用双O型圈密封或焊接结构，防止气体泄漏。
   • 示例：化工企业氯气管道需选用全封闭式超声波流量计，材质为聚四氟乙烯。
3. 低流量或脉动流量
   • 量程下限：热式质量流量计量程下限可拓展至0.01m/s，精度放宽至±2%FS。
   • 示例：实验室气体分析场景，需优先验证低流速下的信号稳定性。
4. 易燃易爆环境
   • 防爆认证：需选用本安防爆（Exia）或隔爆型（Exd）设备，例如涡街流量计在天然气管道中的应用。
   • 接地设计：金属管道需与流量计可靠接地，避免静电积累引发安全隐患。

四、实际应用案例与选型示例

1. 天然气管道贸易结算
   • 介质：天然气，压力4.0MPa，温度常温，流量800m³/h
   • 需求：精度±1.0%FS，支持远程传输，防爆认证
   • 选型结果：超声波流量计，口径DN300，316L不锈钢传感器，IP68防护，数字输出（RS485协议），本安防爆（Exia IICT6）。
2. 化工企业酸性气体监测
   • 介质：氯气，压力1.2MPa，温度60℃，含微量水分
   • 需求：耐腐蚀设计，高精度，支持HART协议
   • 选型结果：涡街流量计，口径DN100，哈氏合金C-276钝体，IP67防护，数字输出（HART协议）。
3. 医疗行业氧气流量控制
   • 介质：氧气，压力0.5MPa，温度常温，流量50m³/h
   • 需求：卫生型安装，低维护，模拟输出
   • 选型结果：热式质量流量计，口径DN50，316L不锈钢传感器，IP65防护，模拟输出（4-20mA）。
4. 环保行业废气排放监测
   • 介质：烟气，压力0.1MPa，温度150℃，含粉尘
   • 需求：耐高温粉尘，高可靠性，支持无线传输
   • 选型结果：超声波流量计，口径DN200，316L不锈钢传感器，IP68防护，无线输出（LoRa协议）。

五、总结

气体流量计选型需以实际工况为核心，系统评估测量介质、流量范围、精度、材质、环境适应性及信号接口等参数。通过明确需求、匹配流量计类型、验证可靠性三步流程，可实现测量准确性与系统集成效率的最佳平衡。选型过程中需特别注意腐蚀性气体对传感器的侵蚀风险、高温高压工况对材料耐温耐压性能的影响，以及无线传输需求对信号稳定性的要求，确保流量计在复杂气体环境中稳定运行，为工业生产与环保监测提供可靠的流量计量解决方案。
