低压蒸汽流量计选型指南

一、低压蒸汽流量计技术原理与分类

低压蒸汽流量计通过不同物理效应实现流量测量，常见类型包括涡街式、孔板式、超声波式及热式质量流量计等，其核心结构均包含流量传感器、信号处理模块及输出单元：

• 涡街流量计：基于卡门涡街效应，通过检测蒸汽流动产生的漩涡频率计算流量，适用于清洁低压蒸汽的单相流测量。
• 孔板流量计：利用流体通过孔板时产生的压差测量流量，属于差压式流量计，适用于低压蒸汽但需应对压损问题。
• 超声波流量计：利用超声波在蒸汽中的传播速度差测量流量，分为时差法与多普勒法，适用于大口径管道及含液滴的两相流场景。

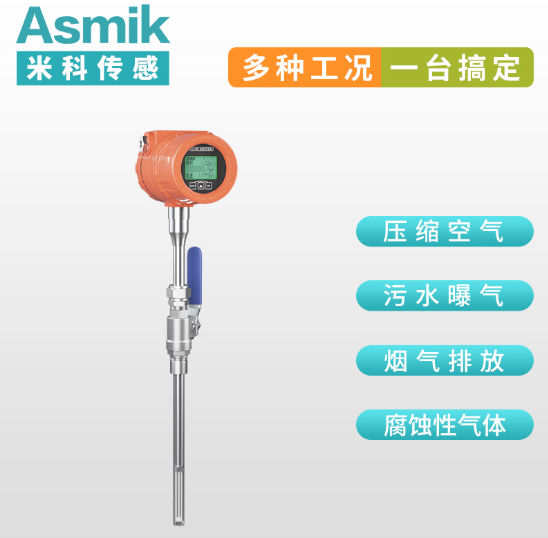

• 热式质量流量计：通过测量蒸汽流动对加热元件的冷却效应感知流量，适用于低流速或含颗粒的低压蒸汽。

二、核心选型参数解析

1. 蒸汽状态与测量范围
   需明确蒸汽为饱和蒸汽（温度与压力对应）或过热蒸汽（温度高于饱和点）。例如，医院供暖系统低压蒸汽（0.3MPa, 140℃）需选用量程为0-2t/h的流量计，并预留20%余量以应对负荷波动。测量范围需覆盖实际流量，避免过载损坏。

2. 精度等级与长期稳定性
   精度等级常见±1.0%FS（高精度）、±1.5%FS（通用型）、±2.0%FS（低成本型）。贸易结算场景（如商业建筑）可选±1.0%FS，区域供热监控可采用±1.5%FS产品。长期稳定性指设备在长期使用中保持精度的能力，优质流量计的年精度变化应≤0.5%FS。

3. 材质与耐压性能

   • 传感器材质：316L不锈钢适用于一般低压蒸汽，哈氏合金（C-276）适用于含氯离子或腐蚀性离子的蒸汽，聚四氟乙烯（PTFE）膜片适用于化学清洗频繁的场景。
   • 耐压等级：常规型（0-1.6MPa）适用于低压蒸汽，高压型（0-4.0MPa）需验证流量计耐压性能，例如孔板流量计可支持到6.3MPa。

4. 环境适应性

   • 温度范围：常规型（-40℃~150℃）适用于饱和蒸汽，超高温型（-40℃~300℃）专为低压过热蒸汽设计。
   • 防护等级：IP65为在线式流量计标准配置，露天或高湿度环境需提升至IP68。
   • 电磁兼容性：需通过GB/T 17626.2-2018电磁兼容测试，确保在变频器、电机等设备附近的稳定性。

5. 输出信号与通讯接口

   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至能源管理系统。
   • 数字输出（RS485/Modbus）：便于集成至物联网平台，支持远程监控与数据上传。
   • 无线传输：LoRa或NB-IoT协议适用于偏远地区低压蒸汽流量监测，降低布线成本。

6. 特殊需求

   • 两相流补偿：含液滴蒸汽需选用带两相流算法的流量计，例如支持10%液滴含量的涡街流量计。
   • 自清洁功能：流量计需支持反吹清洗或超声波清洗，避免杂质堵塞影响测量。

三、特殊工况下的选型要点

1. 两相流（蒸汽带水）
   • 参数调整：选用带两相流补偿的涡街流量计或超声波流量计，量程需扩大至实际流量的1.5倍。
   • 示例：食品加工蒸汽杀菌系统含3%液滴，选型时需优先验证流量计的两相流适应能力。
2. 低压但高温蒸汽
   • 材质升级：钝体选用哈氏合金C-276或钽，耐压等级选至1.6MPa，配套冷却套管。
   • 示例：化工企业低压过热蒸汽（0.5MPa, 200℃）需选用分体型涡街流量计，材质为钽。
3. 含杂质或腐蚀性介质
   • 预处理装置：加装前置过滤器，选用平膜片设计，响应时间缩短至≤300ms。
   • 示例：轻工行业纸浆干燥蒸汽含少量纤维，选型时需明确膜片耐磨损性能。
4. 低流量测量需求
   • 量程下限：热式质量流量计量程下限可拓展至0.01m/s，精度放宽至±2%FS。
   • 示例：实验室低压蒸汽分析场景，需优先验证低流速下的信号稳定性。

四、实际应用案例与选型示例

1. 医院供暖系统低压蒸汽计量
   • 介质：饱和蒸汽，压力0.3MPa，温度140℃，流量1.5t/h
   • 需求：热量精度±1.0%FS，支持远程抄表，低成本
   • 选型结果：涡街流量计，量程0-2t/h，316L不锈钢传感器，IP67防护，数字输出（RS485协议）。
2. 食品加工蒸汽杀菌系统
   • 介质：过热蒸汽，压力0.4MPa，温度160℃，含2%水分
   • 需求：耐腐蚀设计，高精度，支持HART协议
   • 选型结果：超声波流量计，量程0-3t/h，哈氏合金C-276传感器，IP68防护，数字输出（HART协议）。
3. 区域供热管网低压蒸汽监测
   • 介质：饱和蒸汽，压力0.6MPa，温度158℃，流量10t/h，大口径（DN100）
   • 需求：高可靠性，支持无线传输，低维护
   • 选型结果：孔板流量计，量程0-12t/h，316L不锈钢传感器，IP68防护，无线输出（LoRa协议）。
4. 北方冬季户外低压蒸汽管道
   • 介质：饱和蒸汽，压力0.2MPa，温度130℃，温度-20℃
   • 需求：耐低温，防冻设计，易安装
   • 选型结果：热式质量流量计，量程0-1.5t/h，304不锈钢传感器，IP68防护，模拟输出（4-20mA）。

五、总结

低压蒸汽流量计选型需以实际工况为核心，系统评估蒸汽状态、测量范围、精度、材质、环境适应性及信号接口等参数。通过明确需求、匹配流量计类型、验证可靠性三步流程，可实现热能计量准确性与系统集成效率的最佳平衡。选型过程中需特别注意两相流对测量的干扰、低压高温工况对材料耐温耐压性能的影响，以及无线传输需求对信号稳定性的要求，确保流量计在复杂低压蒸汽环境中稳定运行，为工业生产与建筑供暖提供可靠的流量计量解决方案。
