蒸汽流量计选型参数表解析
- 字号 + -
在工业蒸汽系统、能源计量及过程控制中，蒸汽流量计的选型直接关系到测量精度、系统稳定性及运营成本。蒸汽作为高温、高压、可压缩的介质，其流量计量需综合考虑蒸汽状态（饱和或过热）、介质特性（是否含液滴）、管道参数（口径、压力）及环境条件（温度、防护需求）。本文以“蒸汽流量计选型参数表”为核心，从技术原理、核心参数、特殊工况适配及实际案例四个维度展开，结合行业标准与实操数据，为工程技术人员提供系统化的选型框架，助力实现精准流量监测与资源管理。
一、蒸汽流量计技术原理与分类
蒸汽流量计通过不同物理效应实现流量测量，常见类型包括涡街式、孔板式、喷嘴式、V锥式及超声波式等，其核心结构均包含流量传感器、信号处理模块及输出单元：

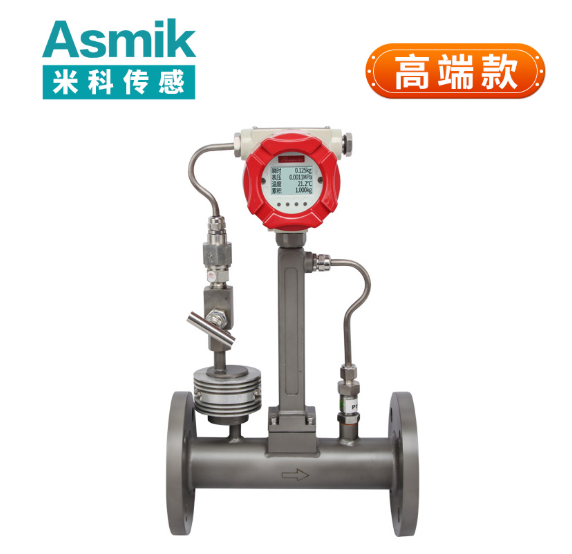

- 涡街流量计：基于卡门涡街效应，通过检测蒸汽流动产生的漩涡频率计算流量，适用于清洁蒸汽的单相流测量。
- 孔板流量计：利用流体通过孔板时产生的压差测量流量，属于差压式流量计，适用于高温高压蒸汽但压损较大。
- 喷嘴流量计：与孔板类似，通过收缩段加速蒸汽流动，测量压差计算流量，压损小于孔板但成本较高。
- V锥流量计：通过V形锥体在管道中形成差压，适用于脏污或含液滴的蒸汽，抗堵塞能力强。
- 超声波流量计：利用超声波在蒸汽中的传播速度差测量流量，分为时差法与多普勒法，适用于大口径管道但需预处理两相流。
二、核心选型参数表解析
蒸汽流量计选型需重点关注以下参数，形成系统化的“选型参数表”：
| 参数类别 | 具体要求 | 选型依据 |
|---|---|---|
| 蒸汽状态 | 明确为饱和蒸汽（温度与压力对应）或过热蒸汽（温度高于饱和点） | 涡街流量计适用于单相流，V锥流量计可兼容两相流 |
| 测量范围 | 量程需覆盖实际流量并预留20%-50%余量（如锅炉蒸汽0.8-1.6MPa，选0-2.5MPa） | 避免过载损坏，适应负荷波动 |
| 精度等级 | ±0.5%FS（高精度）、±1.0%FS（通用型）、±1.5%FS（低成本型） | 贸易结算选±0.5%FS，过程控制选±1.0%FS |
| 材质与耐压 | 316L不锈钢（一般蒸汽）、哈氏合金C-276（含氯离子）、钽（高温高压） | 匹配介质腐蚀性，耐压等级需≥实际压力1.5倍 |
| 温度范围 | 常规型（-40℃~350℃）、超高温型（-40℃~500℃） | 饱和蒸汽选常规型，过热蒸汽选超高温型 |
| 防护等级 | IP65（室内）、IP68（户外/粉尘环境） | 露天或高湿度场景需提升防护等级 |
| 输出信号 | 4-20mA（模拟）、RS485/Modbus（数字）、脉冲（累计计量） | 长距离传输选模拟，物联网集成选数字 |
| 特殊需求 | 两相流补偿、自清洁功能、防爆认证（Exia/Exd） | 含液滴蒸汽需两相流算法，易燃场景需防爆设计 |
三、特殊工况下的参数调整
- 两相流（蒸汽带水）
- 参数调整：选用V锥流量计或带两相流补偿的涡街流量计，量程需扩大至实际流量的1.5倍。
- 示例：化工蒸汽加热系统含5%液滴，选型时需优先验证流量计的两相流适应能力。
- 高温高压蒸汽
- 参数调整：材质升级为哈氏合金C-276或钽，耐压等级选至25.0MPa，配套冷却套管。
- 示例：石油井口蒸汽（35MPa, 350℃）需选用分体型谐振式流量计，材质为钽。
- 脏污或含颗粒蒸汽
- 参数调整：加装前置过滤器，选用平膜片设计，响应时间缩短至≤300ms。
- 示例：食品行业蒸汽杀菌系统含少量杂质，选型时需明确膜片耐磨损性能。
- 低流量蒸汽
- 参数调整：选用热式质量流量计，量程下限拓展至0.1m/s，精度放宽至±2%FS。
- 示例：实验室蒸汽分析场景，需优先验证低流速下的信号稳定性。
四、实际应用案例与参数表应用
- 化工行业蒸汽加热系统
- 参数需求：过热蒸汽（350℃, 2.5MPa），含5%液滴，精度±0.5%FS，支持HART协议。
- 选型结果：涡街流量计，量程0-15t/h，哈氏合金C-276传感器，IP67防护，数字输出（HART协议）。
- 电力行业锅炉蒸汽计量
- 参数需求：饱和蒸汽（250℃, 1.0MPa），清洁无液滴，低成本，模拟输出。
- 选型结果：孔板流量计，量程0-20t/h，316L不锈钢传感器，IP65防护，模拟输出（4-20mA）。
- 食品行业蒸汽杀菌系统
- 参数需求：过热蒸汽（180℃, 0.8MPa），含3%水分，卫生型安装，易清洗。
- 选型结果：V锥流量计，量程0-5t/h，316L不锈钢传感器，IP68防护，数字输出（RS485协议）。
- 市政供热管道蒸汽监测
- 参数需求：饱和蒸汽（150℃, 0.6MPa），大口径（DN500），支持远程传输。
- 选型结果：超声波流量计（时差法），量程0-500t/h，316L不锈钢传感器，IP68防护，数字输出（RS485协议）。
五、总结
蒸汽流量计选型需以“蒸汽流量计选型参数表”为核心，系统评估蒸汽状态、测量范围、精度、材质、环境适应性及信号接口等参数。通过明确需求、匹配流量计类型、验证可靠性三步流程，可实现测量准确性与系统集成效率的最佳平衡。选型过程中需特别注意两相流对测量的干扰、高温高压工况对材料耐温耐压性能的影响，以及信号类型与控制系统的兼容性，确保流量计在复杂蒸汽环境中稳定运行，为工业生产与能源管理提供可靠的流量计量解决方案。
