压力变送器选型指南

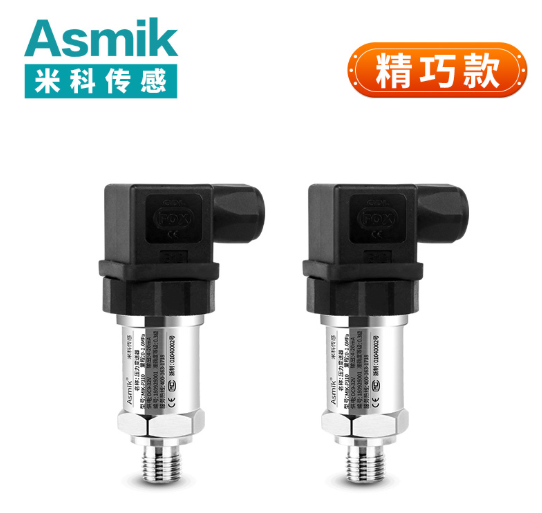

一、压力变送器技术原理与分类

压力变送器通过不同物理效应将压力信号转换为电信号，常见类型包括压阻式、电容式、压电式及谐振式等，其核心结构包括敏感元件、信号处理模块及输出单元：

• 压阻式变送器：利用半导体材料的压阻效应，将压力变化转换为电阻变化，具有成本低、体积小的特点，适用于一般精度要求的场景。
• 电容式变送器：通过测量极板间距变化感知压力，具有高精度（±0.1%FS）、稳定性强的特点，适用于对压力控制要求严格的场景。
• 压电式变送器：利用压电材料的电荷生成特性，适用于动态压力测量（如水锤效应监测），但静态测量需配合电荷放大器。
• 谐振式变送器：通过测量谐振频率变化感知压力，精度可达±0.05%FS，但成本较高，适用于高精度计量场景。

二、核心选型参数解析

1. 测量范围与过载能力
   测量范围需覆盖实际压力值并预留安全裕度。例如，锅炉蒸汽压力监测通常为0.8MPa~1.6MPa，推荐选用量程为0-2.5MPa的变送器，并预留50%余量以应对压力突变。过载能力需≥150%FS，以防止异常工况下的设备损坏。

2. 精度等级与长期稳定性
   精度等级反映变送器的测量误差，常见等级包括±0.1%FS、±0.25%FS、±0.5%FS。高精度变送器（如±0.1%FS）适用于贸易结算或实验分析，而一般工业过程控制可采用±0.25%FS产品以降低成本。长期稳定性指设备在长期使用中保持精度的能力，优质变送器的年精度变化应≤0.1%FS。

3. 介质兼容性

   • 液体接触部件材质：316L不锈钢适用于一般介质，哈氏合金（C-276）适用于含氯离子或腐蚀性离子的介质，聚四氟乙烯（PTFE）膜片适用于化学清洗频繁的场景。
   • 气体测量特性：需考虑气体密度、湿度及可能存在的腐蚀性成分，例如潮湿气体需选用防水透气膜设计。

4. 环境适应性

   • 温度范围：常规型（-20℃~85℃）适用于室内场景，宽温型（-40℃~120℃）专为北方冬季户外管道设计。
   • 防护等级：IP65为标准配置，露天或粉尘环境需提升至IP68，以防止雨水或灰尘侵入。
   • 电磁兼容性：需通过GB/T 17626.2-2018电磁兼容测试，确保在变频器、电机等设备附近的稳定性。

5. 输出信号与通讯接口

   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至PLC或控制器。
   • 数字输出（RS485/Modbus）：便于集成至物联网平台或上位机系统，支持远程监控与参数调整。
   • 总线协议：HART、Profibus等协议支持设备组态与诊断，提升系统集成效率。

6. 安装方式与响应时间

   • 安装方向：压力变送器需垂直安装于水平管道，避免介质沉淀影响测量。
   • 响应时间：从压力变化到输出稳定信号所需的时间，需≤500ms以适应快速过程控制。

三、特殊工况下的选型要点

1. 高腐蚀性环境
   • 材质选择：膜片选用哈氏合金、钽或PTFE，过程连接选用316L不锈钢或特殊涂层。
   • 密封设计：采用双O型圈密封或焊接结构，防止腐蚀性介质渗入传感器内部。
2. 高温或低温环境
   • 耐温性能：高温场景（>150℃）需选用陶瓷膜片或高温传感器，低温环境（-40℃以下）需验证材料低温脆性。
   • 冷却装置：高温介质测量可加装冷却套管或散热片，低温场景需选用防冻型变送器。
3. 高粘度或含颗粒介质
   • 膜片设计：选用平膜片或凸面膜片以减少介质附着，配套前置过滤器或冲洗装置。
   • 自清洁功能：变送器需支持反吹清洗或超声波清洗，避免颗粒堵塞影响测量。
4. 微压或差压测量
   • 量程选择：微压场景（<1kPa）需选用高精度电容式变送器，差压测量需匹配三阀组或五阀组以平衡零点。
   • 引压管设计：差压变送器需确保正负压室引压管长度一致，避免温度梯度引起的测量误差。

四、实际应用案例与选型示例

1. 化工反应釜压力监测
   • 介质：酸性溶液（pH<2），压力范围0~1.6MPa，温度80℃~100℃
   • 需求：压力精度±0.1%FS，耐腐蚀设计，支持HART协议
   • 选型结果：电容式压力变送器，量程0~2.5MPa，哈氏合金C-276膜片，IP67防护，数字输出（HART协议）。
2. 市政供水管道压力控制
   • 介质：自来水，压力范围0.2MPa~0.6MPa，温度常温
   • 需求：低成本，高可靠性，模拟输出（4-20mA）
   • 选型结果：压阻式压力变送器，量程0~1.0MPa，316L不锈钢膜片，IP65防护，模拟输出（4-20mA）。
3. 石油行业井口压力监测
   • 介质：原油，压力范围0~35MPa，温度50℃~120℃，含挥发性气体
   • 需求：防爆设计，高精度，长距离传输
   • 选型结果：谐振式压力变送器，量程0~40MPa，钽膜片，本安防爆（Exia IICT6），数字输出（RS485协议）。
4. 食品行业CIP清洗压力控制
   • 介质：碱性清洗液（pH>12），压力范围0.1MPa~0.3MPa，温度70℃~90℃
   • 需求：无菌安装，耐高温腐蚀，易清洗设计
   • 选型结果：卫生型压力变送器，量程0~0.5MPa，PTFE膜片，IP68防护，模拟输出（4-20mA）。

五、总结

压力变送器选型需以实际工况为核心，系统评估测量范围、精度、介质兼容性、环境适应性及信号接口等参数。通过明确需求、匹配变送器类型、验证可靠性三步流程，可实现测量准确性与系统集成效率的最佳平衡。选型过程中需特别注意腐蚀性介质对膜片材质的要求、温度对测量精度的影响，以及信号类型与控制系统的兼容性，确保变送器在复杂环境中稳定运行，为工业过程控制与数据分析提供可靠支撑。
