蒸汽流量计选型手册

  • 字号 + -

在工业蒸汽系统、能源计量及过程控制中，蒸汽流量计作为核心计量设备，其选型直接影响测量精度、系统稳定性及运营成本。蒸汽具有高温、高压、可压缩及可能携带液滴（两相流）等特性，流量计需适应复杂工况并保持长期可靠性。本文从工作原理、类型解析、核心参数及实际案例四个维度展开，结合蒸汽特性与行业需求，为工程技术人员提供系统化的选型框架，助力实现精准流量监测与资源管理。

一、蒸汽流量计技术原理与分类

蒸汽流量计通过不同物理效应实现流量测量，常见类型包括涡街式、孔板式、喷嘴式、V锥式及超声波式等，其核心结构均包含流量传感器、信号处理模块及输出单元：

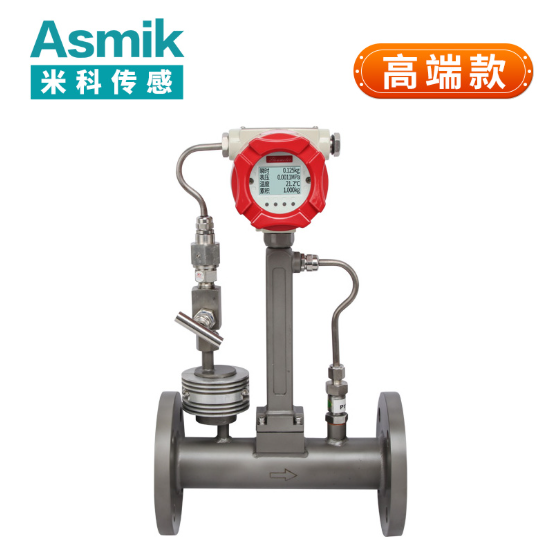

  • 涡街流量计：基于卡门涡街效应，通过检测蒸汽流动产生的漩涡频率计算流量，适用于清洁蒸汽的单相流测量。
  • 孔板流量计：利用流体通过孔板时产生的压差测量流量，属于差压式流量计，适用于高温高压蒸汽但压损较大。
  • 喷嘴流量计：与孔板类似，通过收缩段加速蒸汽流动，测量压差计算流量，压损小于孔板但成本较高。
  • V锥流量计：通过V形锥体在管道中形成差压，适用于脏污或含液滴的蒸汽，抗堵塞能力强。
  • 超声波流量计：利用超声波在蒸汽中的传播速度差测量流量，分为时差法与多普勒法，适用于大口径管道但需预处理两相流。

二、核心选型参数解析

  1. 蒸汽状态与测量范围
    蒸汽分为饱和蒸汽（温度与压力对应）与过热蒸汽（温度高于饱和点），流量计需明确适用类型。例如，化工反应釜加热需监测过热蒸汽（300℃, 1.5MPa），推荐选用量程为0-20t/h的涡街流量计，并预留20%余量以应对负荷波动。

  2. 精度等级与长期稳定性
    精度等级反映流量计的测量误差，常见等级包括±0.5%FS（高精度）、±1.0%FS（通用型）、±1.5%FS（低成本型）。高精度流量计适用于贸易结算或实验分析，而一般工业过程控制可采用±1.0%FS产品以降低成本。长期稳定性指设备在长期使用中保持精度的能力，优质流量计的年精度变化应≤0.2%FS。

  3. 材质与耐压性能

    • 传感器材质：316L不锈钢适用于一般蒸汽，哈氏合金（C-276）适用于含氯离子或腐蚀性离子的蒸汽，钽材质适用于高温高压场景。
    • 耐压等级：常规型（0-4.0MPa）适用于低压蒸汽，高压型（0-25.0MPa）需验证流量计耐压性能，例如孔板流量计通常可支持到40MPa。

  4. 环境适应性

    • 温度范围：常规型（-40℃~350℃）适用于饱和蒸汽，超高温型（-40℃~500℃）专为过热蒸汽设计。
    • 防护等级：IP65为在线式流量计标准配置，露天或粉尘环境需提升至IP68。
    • 电磁兼容性：需通过GB/T 17626.2-2018电磁兼容测试，确保在变频器、电机等设备附近的稳定性。

  5. 输出信号与通讯接口

    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至PLC或控制器。
    • 数字输出（RS485/Modbus）：便于集成至物联网平台或上位机系统，支持远程监控与参数调整。

三、特殊工况下的选型要点

  1. 两相流（蒸汽带水）
    • 流量计类型：V锥流量计或内藏式孔板流量计，通过特殊结构设计减少液滴对测量的干扰。
    • 信号处理：需选用带两相流补偿算法的流量计，例如涡街流量计可支持10%液滴含量的蒸汽。
  2. 高温高压蒸汽
    • 耐温设计：高温蒸汽（>400℃）需选用陶瓷传感器或冷却套管，例如哈氏合金C-276材质可支持到500℃。
    • 耐压等级：高压蒸汽（>10.0MPa）需验证流量计耐压性能，分体型结构可支持到40MPa。
  3. 脏污或含颗粒蒸汽
    • 预处理装置：配套过滤器、分离器以去除液滴或颗粒，例如孔板流量计需加装前置分离器。
    • 自清洁功能：流量计需支持反吹清洗或超声波清洗，避免脏污附着影响测量。
  4. 低流量蒸汽
    • 涡街流量计：适用于流速<5m/s的场景，如实验室蒸汽分析，但需避免蒸汽冷凝引起的误差。
    • 热式质量流量计：通过测量蒸汽流动对加热元件的冷却效应感知流量，适用于低流速但成本较高。

四、实际应用案例与选型示例

  1. 化工行业蒸汽加热系统
    • 介质：过热蒸汽（350℃, 2.5MPa），含微量液滴（<5%）
    • 需求：流量精度±0.5%FS，耐高温高压，支持HART协议
    • 选型结果：涡街流量计，量程0-15t/h，哈氏合金C-276传感器，IP67防护，数字输出（HART协议）。
  2. 电力行业锅炉蒸汽计量
    • 介质：饱和蒸汽（250℃, 1.0MPa），清洁无液滴
    • 需求：低成本，高可靠性，模拟输出（4-20mA）
    • 选型结果：孔板流量计，量程0-20t/h，316L不锈钢传感器，IP65防护，模拟输出（4-20mA）。
  3. 食品行业蒸汽杀菌系统
    • 介质：过热蒸汽（180℃, 0.8MPa），含少量水分（<3%）
    • 需求：卫生型安装，低流速精度±1%FS，易清洗设计
    • 选型结果：V锥流量计，量程0-5t/h，316L不锈钢传感器，IP68防护，数字输出（RS485协议）。
  4. 市政供热管道蒸汽监测
    • 介质：饱和蒸汽（150℃, 0.6MPa），清洁无液滴
    • 需求：大口径，低维护，支持远程数据传输
    • 选型结果：超声波流量计（时差法），量程0-500t/h，316L不锈钢传感器，IP68防护，数字输出（RS485协议）。

五、总结

蒸汽流量计选型需以实际工况为核心，系统评估蒸汽状态、测量范围、精度、材质、环境适应性及信号接口等参数。通过明确需求、匹配流量计类型、验证可靠性三步流程，可实现测量准确性与系统集成效率的最佳平衡。选型过程中需特别注意两相流对测量的干扰、高温高压工况对材料耐温耐压性能的影响，以及信号类型与控制系统的兼容性，确保流量计在复杂蒸汽环境中稳定运行，为工业生产与能源管理提供可靠的流量计量解决方案。
