法兰式压力变送器选型手册

一、工作原理与技术特性

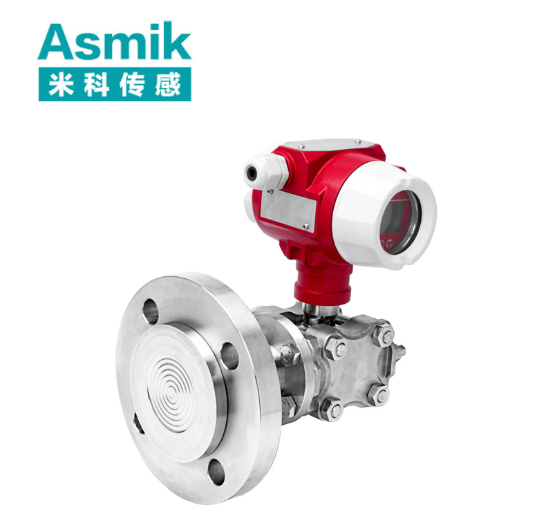

法兰式压力变送器基于压阻效应或电容式传感技术实现压力测量，其核心结构由法兰连接体、隔离膜片、压力传感器、信号处理电路及外壳组成。被测介质压力通过法兰连接传递至隔离膜片，膜片产生与压力成正比的微位移，驱动内部传感器（如扩散硅压阻元件或陶瓷电容）输出电信号。信号处理电路对电信号进行放大、补偿（温度、线性度）后，转换为标准输出信号（如4-20mA、RS485）。
技术特性方面，法兰式变送器量程覆盖-0.1MPa至60MPa，精度等级可达0.075%FS（满量程百分比），过载能力通常为3倍量程。其法兰连接设计（如DN20、DN25）可适配不同管道尺寸，隔离膜片材质（316L不锈钢、哈氏合金、钽）确保与腐蚀性介质兼容，工作温度范围-40℃至250℃，防护等级IP65/IP68可应对恶劣环境。

二、核心参数解析

1. 量程与过载能力
   量程需覆盖实际压力范围并预留安全裕度。例如，监测10MPa的化工管道时，推荐选用量程为0-15MPa的变送器。过载能力需≥3倍量程，以应对水锤效应等瞬时压力突变。

2. 精度与线性度
   精度等级分为0.075%FS、0.1%FS、0.25%FS三档，需结合测量目的选择。高精度变送器（0.075%FS）适用于贸易结算、实验分析等场景，而一般过程控制可采用0.1%FS产品以降低成本。线性度指标反映输出曲线与理想直线的偏差，优质变送器线性度可控制在±0.05%FS以内。

3. 介质兼容性

   • 膜片材质：316L不锈钢适用于清水、弱酸碱介质；哈氏合金（C-276）适用于含硫化物、氯化物的腐蚀性介质；钽膜片适用于强酸、强碱场景。
   • 密封性能：法兰连接需确保无泄漏，采用金属垫片或聚四氟乙烯垫片，适配不同介质温度与压力。

4. 环境适应性

   • 温度范围：常规型（-40℃~85℃）适用于民用场景，高温型（-40℃~250℃）专为蒸汽管道设计。
   • 温漂特性：零点温漂与量程温漂均需≤±0.02%FS/℃，确保温度变化时测量稳定性。
   • 防护等级：IP65为标准配置，水下或露天安装需提升至IP68。

5. 输出信号类型
   模拟输出（4-20mA）抗干扰能力强，适合长距离传输；数字输出（RS485/Modbus）便于集成至物联网系统。选择时需匹配数据采集设备的接口规范。

三、选型关键步骤

1. 需求分析
   明确被测介质类型（清水/酸碱液/蒸汽）、压力范围、温度区间及安装环境（室内/户外、振动等级）。例如，化工废水监测需考虑介质腐蚀性，优先选用哈氏合金膜片；蒸汽管道需关注高温适应性，选择高温型变送器。

2. 参数匹配

   • 量程校核：实际最大压力≤变送器量程×80%，预留20%余量。
   • 精度权衡：高精度变送器成本较高，需评估测量目的的经济性。
   • 膜片与法兰材质：根据介质腐蚀性选择膜片材料，法兰材质需与管道材质一致（如碳钢、不锈钢）。
   • 信号兼容性：模拟信号需确认传输距离，数字信号需验证通信协议一致性。

3. 可靠性验证
   查阅长期稳定性指标（如0.05%FS/年），并要求供应商提供振动测试（20Hz-1000Hz输出变化≤0.1%FS）与EMC测试报告，确保设备在复杂工况下的可靠性。此外，需确认设备是否具备自诊断功能，以便及时排查故障。

四、典型应用场景

1. 石油化工管道压力监测
   选用量程0-10MPa、精度0.1%FS的哈氏合金膜片变送器，法兰连接适配DN25管道，通过RS485接口集成至DCS系统，实现实时压力监控与过程控制。

2. 电厂蒸汽管道测量
   高温蒸汽场景中，选用量程0-16MPa、温度范围-40℃~250℃的钽膜片变送器，配合温度补偿功能，确保高压蒸汽测量的准确性。

3. 制药行业CIP系统控制
   针对卫生级要求，选用316L不锈钢膜片与IP68防护等级变送器，量程0-2MPa，精度0.075%FS，通过4-20mA信号输出至PLC系统，实现清洗过程压力的精准控制。

4. 冶金行业高炉煤气压力检测
   高振动、高粉尘环境中，选用碳钢法兰与防爆型变送器，量程0-0.5MPa，防护等级IP68，确保在恶劣工况下的稳定运行。

五、总结

法兰式压力变送器选型需结合工作原理、核心参数与实际工况进行综合评估。量程与精度决定测量有效性，膜片材质确保介质兼容性，信号接口类型影响系统集成效率。通过系统化的需求分析、参数匹配与可靠性验证，可实现变送器性能与工程成本的最佳平衡，为工业自动化与环境监测提供精准数据支撑。
