蒸汽流量计选型参数表

一、工作原理与技术特性

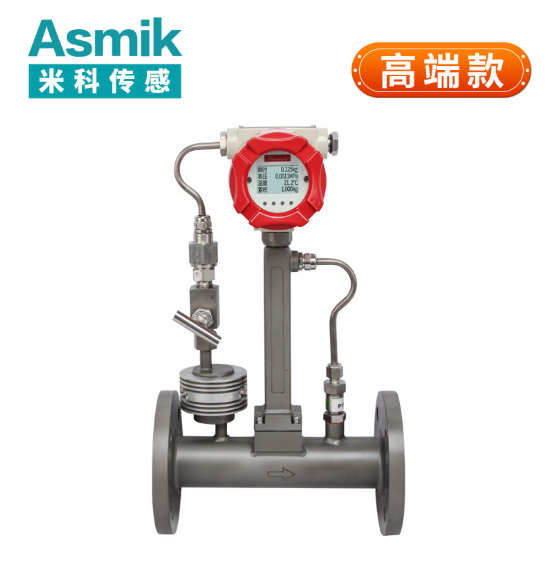

涡街流量计基于卡门涡街效应实现流量测量，其核心结构由发生体、压电传感器、信号处理单元及壳体组成。当蒸汽流经三角柱形发生体时，会在其两侧交替产生漩涡，漩涡分离频率与流速成正比。压电传感器检测漩涡压力变化，转换为电脉冲信号，信号处理单元通过记录单位时间内的脉冲数（N），结合发生体特征宽度（d）及斯特劳哈尔数（Sr），计算体积流量（Qv）：
Qv​=4πd2​⋅SrN​
技术特性方面，涡街流量计量程比可达10:1至20:1，精度等级为±1%FS（满量程百分比），可测量蒸汽、气体、液体等多种介质。设备耐压等级覆盖0.6MPa至32MPa，温度范围-40℃至450℃，压损仅为管道压力的5%-10%，显著低于孔板等传统流量计。

二、核心参数解析

1. 量程与精度
   量程需覆盖实际蒸汽流量范围并预留安全裕度。例如，监测10t/h的蒸汽管道时，推荐选用量程为0-15t/h的传感器。精度等级分为±0.75%FS、±1.0%FS、±1.5%FS三档，需结合测量目的选择。高精度传感器（±0.75%FS）适用于贸易结算、实验分析等场景，而一般过程控制可采用±1.0%FS产品以降低成本。

2. 发生体材质与耐压等级
   发生体材质直接影响设备对高温高压蒸汽的适应性：

   • 不锈钢（304/316L）：适用于常规蒸汽管网，耐压≤16MPa，温度≤450℃。
   • 高温合金（Inconel 625）：适用于超临界蒸汽（压力>22MPa，温度>540℃），耐腐蚀性与高温强度优异。
   • 哈氏合金（C-276）：适用于含硫化物、氯化物的腐蚀性蒸汽，耐均匀腐蚀与非均匀腐蚀。

3. 输出信号与接口
   模拟输出（4-20mA）适合长距离传输，数字输出（RS485/Modbus）便于集成至物联网系统。需匹配数据采集设备的接口规范，例如热力公司常采用RS485接口以实现多设备组网。

4. 环境适应性

   • 温度与湿度：传感器可在-40℃至85℃、相对湿度<95%的条件下稳定工作。
   • 防护等级：IP65为标准配置，露天安装需提升至IP68。
   • 振动与电磁干扰：需通过GB/T 17626.2-2018电磁兼容测试，确保在振动等级≤2g的环境中正常工作。

三、选型关键步骤

1. 需求分析
   明确蒸汽参数（压力、温度、流量范围）、管道尺寸（公称直径DN）、安装环境（室内/户外、振动等级）。例如，化工流程蒸汽需考虑介质腐蚀性，优先选用哈氏合金发生体；热力管网需关注设备耐压等级，确保与管道设计压力匹配。

2. 参数匹配

   • 量程校核：实际最大流量≤传感器量程×80%，预留20%余量以应对流量突变。
   • 发生体材质选择：根据蒸汽温度、压力及腐蚀性选择合适材料。例如，超临界蒸汽需选用高温合金，含硫蒸汽需选用哈氏合金。
   • 信号兼容性：模拟信号需确认传输距离，数字信号需验证通信协议一致性，避免数据丢失或延迟。

3. 可靠性验证
   查阅长期稳定性指标（如0.5%FS/年），并要求供应商提供振动测试（20Hz-1000Hz输出变化≤0.2%FS）与高温测试报告，确保设备在复杂工况下的可靠性。此外，需确认设备是否具备自诊断功能，以便及时排查故障。

四、典型应用场景

1. 热力管网蒸汽计量
   选用量程0-20t/h、精度±1.0%FS的不锈钢涡街流量计，配合温度压力补偿传感器，实现蒸汽质量流量计算。设备通过RS485接口集成至能源管理系统，为热力公司优化供热调度提供数据支撑。

2. 化工流程蒸汽控制
   针对含硫化物的腐蚀性蒸汽，选用哈氏合金发生体与IP68防护等级设备，量程覆盖实际流量并预留20%余量。设备通过4-20mA信号传输至DCS系统，实现蒸汽流量的自动控制与报警。

3. 发电厂蒸汽监测
   超临界蒸汽管道中，选用高温合金发生体与双传感器冗余设计，量程为0-50t/h，精度±0.75%FS。设备通过Modbus协议集成至电厂监控系统，辅助优化锅炉效率与汽轮机运行参数。

4. 食品加工蒸汽消耗核算
   食品行业选用卫生型不锈钢涡街流量计，量程根据生产需求定制（如0-5t/h），精度±1.0%FS。设备通过模拟信号输出至PLC系统，实现蒸汽消耗的精准核算与成本控制。

五、总结

涡街流量计选型需结合工作原理、核心参数与实际工况进行综合评估。量程与精度决定测量有效性，发生体材质确保高温高压适应性，信号接口类型影响系统集成效率。通过系统化的需求分析、参数匹配与可靠性验证，可实现传感器性能与工程成本的最佳平衡，为蒸汽流量计量提供精准数据支撑。
