电磁流量计选型手册

一、工作原理与技术特性

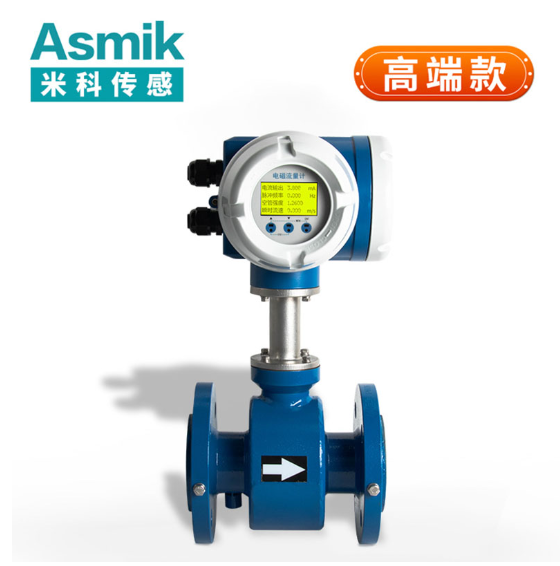

电磁流量计基于法拉第电磁感应定律实现流量测量，其核心结构由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。设备通过磁路系统产生均匀的直流或交流磁场，当被测导电液体在磁场中作垂直方向流动并切割磁感应力线时，会在管道两侧的电极上产生感应电势。感应电势的大小与磁感应强度、管道内径及液体的平均流速成正比，具体公式为：
Ex​=BDv
式中，Ex​为感应电势，B为磁感应强度，D为管道内径，v为液体平均流速。
体积流量Qv​等于流速v与管道截面积4πD2​的乘积，代入上式可得：
Qv​=4BπD​Ex​
转换器将微弱的感应电势信号放大并转换成统一的标准信号，抑制干扰信号后输出。电磁流量计具有测量管内无阻碍流动部件、无压损、直管段要求低的优势，可测量电导率大于5μS/cm的液体，量程范围覆盖0.1m3/h至10000m3/h，精度可达±0.3%FS（满量程百分比）。

二、核心参数解析

1. 量程与精度
   量程需覆盖实际流量范围并预留安全裕度。例如，监测100m3/h的化工液体时，推荐选用量程为0−150m3/h的传感器。精度等级分为±0.3%FS、±0.5%FS、±1.0%FS三档，需结合测量目的选择。高精度传感器（±0.3%FS）适用于贸易结算、实验分析等场景，而一般过程控制可采用±0.5%FS产品以降低成本。

2. 衬里材料
   衬里材料直接影响设备对介质的适应性和使用寿命：

   • 聚四氟乙烯（PTFE）：耐强酸、强碱及有机溶剂腐蚀，但耐磨性差，抗负压能力弱，适用于浓酸、碱等强腐蚀性介质及卫生类介质，使用温度范围为−25∘C至140∘C。
   • 聚氨酯：耐磨性优异，耐一般酸碱盐腐蚀，但耐高温性能一般，适用于中性强磨损的矿浆、煤浆等介质，使用温度范围为−25∘C至80∘C。
   • 聚全氟乙丙烯（F46）：疏水性和非粘性好，耐高温性能突出，适用于非强磨损性介质及卫生类介质，使用温度范围为−25∘C至180∘C。

3. 电极材料
   电极材料需与被测介质兼容：

   • 316L不锈钢：适用于生活用水、工业用水等弱腐蚀性介质。
   • 钛：耐海水、氯化物及次氯酸盐腐蚀，适用于海洋环境及氯碱工业。
   • 钽：除氢氟酸、发烟硫酸外，几乎耐所有化学介质腐蚀，适用于强酸、强碱测量。
   • 铂：适用于各种酸、碱、盐溶液，但不耐王水腐蚀。

4. 输出信号与接口
   模拟输出（4-20mA）适合长距离传输，数字输出（RS485/Modbus）便于集成至物联网系统。需匹配数据采集设备的接口规范，例如环保监测网络常采用RS485接口以实现多设备组网。

5. 环境适应性

   • 温度与湿度：传感器可在−25∘C至60∘C、相对湿度<95%的条件下稳定工作。
   • 防护等级：IP65为标准配置，水下或露天安装需提升至IP68。

三、选型关键步骤

1. 需求分析
   明确被测介质类型（清水/污水/酸碱液）、流量范围、温度区间及安装环境（室内/户外、振动等级）。例如，化工废水监测需考虑介质腐蚀性，优先选用PTFE衬里与钽电极；市政给水需关注卫生要求，选用316L不锈钢电极与F46衬里。

2. 参数匹配

   • 量程校核：实际最大流量≤传感器量程×80%，预留20%余量以应对流量突变。
   • 衬里与电极选择：根据介质腐蚀性、磨损性及温度选择合适材料。例如，测量强磨损性矿浆时，需选用聚氨酯衬里与碳化钨电极。
   • 信号兼容性：模拟信号需确认传输距离，数字信号需验证通信协议一致性，避免数据丢失或延迟。

3. 可靠性验证
   查阅长期稳定性指标（如0.1%FS/年），并要求供应商提供振动测试（20Hz-1000Hz输出变化≤0.1%FS）与EMC测试报告，确保设备在复杂工况下的可靠性。此外，需确认设备是否具备自诊断功能，以便及时排查故障。

四、典型应用场景

1. 化工行业
   在强腐蚀性液体测量中，选用PTFE衬里与钽电极的电磁流量计，量程覆盖实际流量并预留20%余量。设备通过RS485接口集成至DCS系统，实现实时流量监控与过程控制。

2. 市政给水
   市政给水管道中，选用316L不锈钢电极与F46衬里的卫生型电磁流量计，量程为0−300m3/h，精度±0.5%FS。设备通过4-20mA信号传输至中控系统，辅助水厂优化供水调度。

3. 食品加工
   食品行业选用可拆卸清洗的卫生型电磁流量计，电极材料为316L不锈钢，衬里材料为F46。设备量程根据生产需求定制，如饮料生产线选用0−50m3/h量程，精度±0.3%FS，确保符合卫生标准。

4. 矿业
   测量高磨损性矿浆时，选用聚氨酯衬里与碳化钨电极的电磁流量计，量程为0−200m3/h，精度±1.0%FS。设备通过模拟信号输出至PLC系统，实现矿浆流量的自动控制与报警。

五、总结

电磁流量计选型需结合工作原理、核心参数与实际工况进行综合评估。量程与精度决定测量有效性，衬里与电极材料确保介质适应性，信号接口类型影响系统集成效率。通过系统化的需求分析、参数匹配与可靠性验证，可实现传感器性能与工程成本的最佳平衡，为工业自动化与环境监测提供精准数据支撑。
