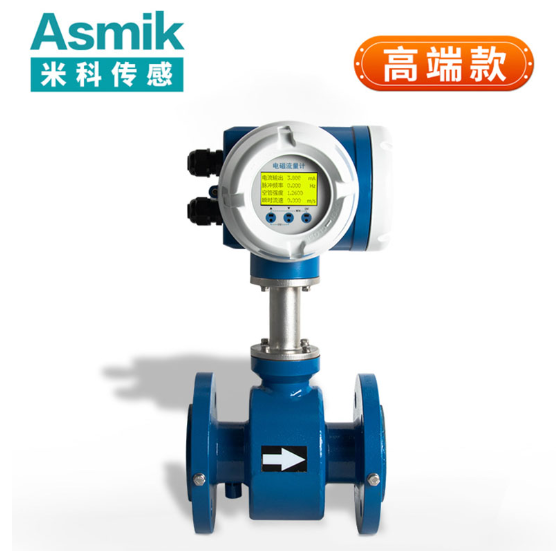

电磁流量计选型

一、电磁流量计的工作原理与核心优势

1.1 测量原理

电磁流量计基于法拉第电磁感应定律，通过测量导电液体在磁场中流动时产生的感应电动势来确定流量：
E=B⋅v⋅D
其中，E 为感应电动势，B 为磁感应强度，v 为流体平均流速，D 为管道直径。

1.2 核心优势

• 无压损：流道设计无阻流元件，压损通常＜0.1kPa，适用于对压降敏感的场景；
• 宽量程比：量程比可达100:1，覆盖从涓流到满管的流量范围；
• 适应复杂介质：可测量腐蚀性液体（如酸碱溶液）、含悬浮颗粒的浆液，通过材料适配应对恶劣环境；
• 高精度：典型精度±0.2%FS～±0.5%FS，满足贸易结算及过程控制需求。

二、电磁流量计的选型关键参数

2.1 基础参数

• 管径范围：明确管道公称直径（如DN50～DN2000），流量计需与管道完全匹配，避免缩径导致的流场畸变；
• 流量范围：确定正常流量（QN）、最小流量（Qmin）、最大流量（Qmax），量程比需覆盖实际需求（通常＜100:1）；
• 介质特性：
  • 电导率：介质电导率需＞5μS/cm（如纯水需特殊处理）；
  • 腐蚀性：接触部件材料需适配（如哈氏合金耐氯离子，PTFE耐酸碱）；
  • 粘度：高粘度介质（如油品）需选用低流速设计，避免流动状态改变。
• 精度等级：贸易结算场景需满足GB/T 21391-2008中0.5级要求，过程控制场景可放宽至1.0级。

2.2 环境与安装参数

• 温度范围：介质温度需在流量计允许范围内（如-25℃～180℃），电极材料需适配（如铂铱合金耐高温）；
• 压力等级：管道设计压力需低于流量计耐压极限（通常＜40MPa）；
• 直管段要求：
  • 上游≥5D，下游≥3D（D为管道直径），避免阀门、弯头干扰流场；
  • 特殊场景（如泵出口）需加装整流器，优化流场分布。
• 信号输出：根据控制系统需求选择4-20mA（模拟量）、RS485（数字量）或HART协议（支持双向通信）。

2.3 特殊需求参数

• 防爆要求：易燃易爆场景（如油气管道）需选用本安型（ExiaIIC T6）或隔爆型（ExdIIC T6）设备；
• 双向测量：需要监测流体倒流的场景（如城市供水环网）需选用支持双向测量的电磁流量计；
• 卫生标准：医药行业需符合3-A卫生标准，流量计内表面粗糙度Ra≤0.8μm。

三、电磁流量计的安装规范

3.1 机械安装

• 管道准备：
  • 管道材质为非磁性材料（如不锈钢、碳钢），壁厚均匀；
  • 安装位置需满足直管段要求，避免阀门、弯头、缩径/扩径等干扰。
• 流量计定位：
  • 流量计中心线与管道中心线重合，偏差≤1mm；
  • 法兰连接时，螺栓紧固力矩按法兰规格执行（如DN200法兰力矩约200N·m），避免过压损坏衬里。

3.2 电气安装

• 接地与屏蔽：
  • 流量计外壳单独接地，接地电阻≤4Ω；
  • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接流量计端）。
• 电源质量：
  • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
  • 隔离电源使用，避免地环路干扰。

3.3 特殊场景安装

• 低电导率介质：
  • 选用高频激励源（如10kHz以上）或铂铱合金电极，提升信号稳定性；
  • 配置接地环，避免电势差干扰。
• 高粘度介质：
  • 选用低流速设计（如0.3m/s），避免悬浮颗粒沉积；
  • 加装冲洗装置，定期清理衬里表面。

四、电磁流量计的维护与校准策略

4.1 日常维护

• 巡检周期：每班次检查流量计外观是否完好、电缆连接是否松动；
• 清洗计划：
  • 含悬浮物工况每月清洗衬里表面，高脏污介质每2周清洗一次；
  • 电极每3个月校准一次，避免极化导致的信号衰减。
• 存储条件：长期不用时，流量计需置于干燥环境（相对湿度＜60%），避免电子元件受潮。

4.2 校准方法与标准

• 校准步骤（以实流校准为例）：
  1. 准备标准源：选用高精度流量标准装置（如临界流喷嘴，精度±0.2%FS），标准装置需通过法定计量机构检定，有效期≤1年；
  2. 流量校准：输入标准流量（如100m³/h、500m³/h、1000m³/h），记录流量计输出，计算流量误差 Eq​=qstd​qmeas​−qstd​​×100%；
  3. 线性度验证：中间流量（如500m³/h）时，计算非线性误差 ENL​=∣q500​−500m3/h∣；
  4. 动态校准：模拟流量波动（如±10%量程），验证流量计响应时间与跟踪精度。
• 行业标准与周期：
  • 检定规程：依据JJG 1030-2007《电磁式流量计检定规程》，首次使用及每2年需送检至法定计量机构；
  • 校准周期：高频使用场景（如市政供水）每6个月校准一次，工业场景每1年校准一次。

五、结论与行业应用建议

电磁流量计选型需构建“原理适配-精准安装-智能校准-规范维护”全流程体系：

1. 需求分析阶段：明确测量目的（控制/计量/监测）、介质特性（如电导率、腐蚀性）、环境条件，避免过度设计或功能不足；
2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的电磁流量计类型，平衡精度、成本与维护难度；
3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注线性度、重复性与响应时间；
4. 全周期管理阶段：制定校准计划（如每6个月一次）、备件库存策略（如电极、衬里），降低突发故障风险。

通过系统化选型与实施，企业可将电磁流量测量误差控制在±0.2%FS以内，为市政供水计量、化工原料配比及环境监测提供可靠数据支撑。
