气态二氧化碳流量计选型

一、涡街流量计的工作原理与二氧化碳测量的适配性

1.1 测量原理

涡街流量计基于卡门涡街原理，通过检测流体绕过旋涡发生体时产生的周期性旋涡频率来确定流量：
f=dSr​⋅v​
其中，f 为旋涡频率，Sr​ 为斯特劳哈尔数（常数，通常取0.18-0.22），v 为流体流速，d 为旋涡发生体特征宽度。

1.2 二氧化碳测量的特殊适配

• 高压环境：二氧化碳在压缩或液化过程中常处于高压状态（如储罐压力5MPa～20MPa），需选用高强度旋涡发生体（如钛合金）及耐压外壳（≥25MPa）；
• 低温冷凝风险：二氧化碳在加压或降温时可能液化（临界温度31.04℃，临界压力7.38MPa），需配置加热装置（如电伴热）避免旋涡发生体表面结露；
• 两相流处理：二氧化碳在输送过程中可能形成气液两相流（如管道冷凝水），需通过算法修正旋涡频率信号或加装气液分离装置。

二、气态二氧化碳的介质特性与选型挑战

2.1 典型应用场景与需求

气态二氧化碳流量测量需应对以下复杂工况：

场景类型	参数范围	典型应用	测量难点
食品级充装	流量范围0.1kg/min～5kg/min	饮料充氮（CO₂混合）	小流量下的信号分辨率
化工合成	压力范围2MPa～10MPa	尿素合成、甲醇生产	高压下旋涡信号稳定性
CCS运输	快速响应时间＜500ms	二氧化碳管道输送	动态压力脉动抑制
实验室分析	精度要求±0.2%FS	碳同位素检测、科研实验	低流量下的线性度

2.3 技术适配方案

• 高压场景：
  • 选用高强度钛合金旋涡发生体，耐压等级≥10MPa；
  • 加装压力传感器，通过实时压力数据修正旋涡频率与流量的关系式。
• 低温场景：
  • 配置电伴热装置，维持旋涡发生体表面温度≥5℃；
  • 换能器采用耐低温材料（如PTFE密封圈），避免冷脆。
• 两相流工况：
  • 配置气液分离装置，优先测量气相流量；

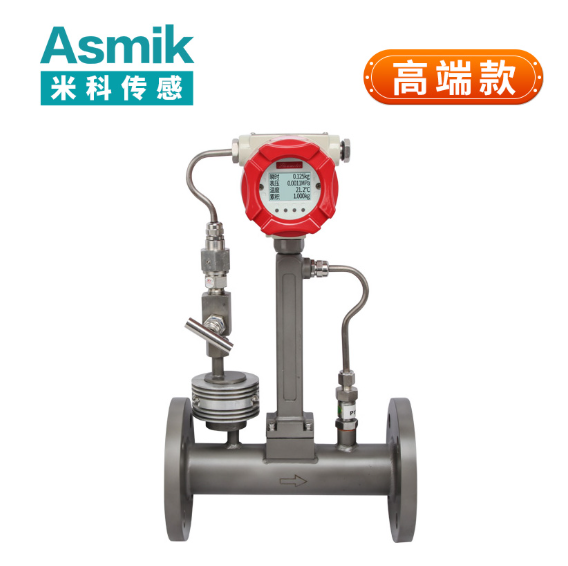

  • 采用多变量涡街流量计，同步监测压力、温度参数以修正两相流影响。

三、涡街流量计的选型关键参数

3.1 基础参数

• 测量范围：根据二氧化碳流量波动范围选择量程（如0-2kg/min、0-20kg/min），避免量程比超过10:1；
• 精度等级：食品级充装需满足±0.5%FS，工业计量可接受±1%FS；
• 管道口径：流量计公称直径需与管道一致，特殊场景（如小流量）可通过缩径或扩径处理，但需验证压损是否可接受；
• 压力等级：管道设计压力需低于流量计耐压极限（通常＜25MPa）。

3.2 环境与安装参数

• 温度范围：介质温度需在流量计允许范围内（如钛合金旋涡发生体-50℃～200℃，316L不锈钢-40℃～150℃）；
• 直管段要求：
  • 上游≥15D，下游≥5D（D为管道直径），避免阀门、弯头干扰流场；
  • 特殊场景（如泵出口）需加装整流器，优化流场分布。
• 信号输出：根据控制系统需求选择4-20mA（模拟量）、RS485（数字量）或HART协议（支持双向通信）。

3.3 特殊需求参数

• 防爆要求：化工场景需选用本安型（ExiaIIC T6）或隔爆型（ExdIIC T6）设备；
• 材料兼容性：接触二氧化碳的部件需耐低温及酸碱腐蚀（如哈氏合金C-276），避免金属离子污染介质；
• 快速响应：CCS运输系统需选用频率响应范围10Hz-2000Hz的涡街流量计，响应时间＜500ms。

四、涡街流量计的安装规范与维护策略

4.1 机械安装

• 管道准备：
  • 管道材质为非磁性材料（如不锈钢、钛合金），壁厚均匀；
  • 安装位置上游≥15D、下游≥5D直管段，避免阀门、弯头干扰。
• 流量计定位：
  • 流量计中心线与管道中心线重合，偏差≤1mm；
  • 法兰连接时，螺栓紧固力矩控制在50N·m～80N·m，避免过压损坏旋涡发生体。

4.2 电气安装

• 接地与屏蔽：
  • 流量计外壳单独接地，接地电阻≤4Ω；
  • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接流量计端）。
• 电源质量：
  • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
  • 隔离电源使用，避免地环路干扰。

4.3 日常维护

• 巡检周期：每班次检查旋涡发生体是否堵塞、电缆连接是否松动；
• 校准计划：
  • 食品级充装场景每3个月校准一次，工业场景每6个月校准一次；
  • 校准方法包括零点校准、量程校准及线性度验证。
• 清洗计划：
  • 含杂质工况每月清洗旋涡发生体，高粘度介质每3个月用酒精擦拭。

五、校准方法与标准规范

5.1 校准步骤（以临界流喷嘴法为例）

1. 准备标准源：选用高精度临界流喷嘴装置（流量精度±0.2%FS），标准装置需通过法定计量机构检定，有效期≤1年；
2. 流量校准：
   • 输入标准流量（如1kg/min、5kg/min、10kg/min），记录涡街流量计输出；
   • 计算流量误差 Eq​=qstd​qmeas​−qstd​​×100%。
3. 线性度验证：
   • 中间流量（如5kg/min）时，计算非线性误差 ENL​=∣q5​−5kg/min∣。
4. 动态校准：
   • 模拟流量波动（如±10%量程），验证流量计响应时间与跟踪精度。

5.2 行业标准与周期

• 检定规程：依据JJG 198-2019《速度式流量计检定规程》，首次使用及每2年需送检至法定计量机构；
• 校准周期：高频使用场景（如食品级充装）每3个月校准一次，实验室设备每6个月校准一次；
• 文档要求：校准记录需包含环境温度、标准源参数、调整前后数据及验收结论，存档备查。

六、结论与行业应用建议

涡街流量计在气态二氧化碳流量计选型中需遵循“原理适配-精准安装-智能校准-规范维护”的核心逻辑：

1. 需求分析阶段：明确测量目的（控制/计量/监测）、介质特性（如气态/液态、压力）、环境条件，避免过度设计或功能不足；
2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的涡街流量计类型，平衡精度、成本与维护难度；
3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注线性度、重复性与响应时间；
4. 全周期管理阶段：制定校准计划（如每3个月一次）、备件库存策略（如旋涡发生体、传感器），降低突发故障风险。

通过系统化选型，企业可将气态二氧化碳流量测量误差控制在±0.5%FS以内，为食品级产品品质控制、化工合成原料配比及CCS运输监控提供可靠数据支撑。
