耐高温高压超声波液位传感器选型

  • 字号 + -

在化工生产、能源开发及冶金工业领域，耐高温高压超声波液位传感器作为关键过程控制元件，其选型直接关系到测量精度、设备寿命及系统安全性。此类传感器需在极端工况下（如温度＞300℃、压力＞20MPa）稳定工作，对材料耐候性、信号抗干扰能力及结构设计提出了严苛要求。本文从工作原理、高温高压场景的特殊挑战、关键选型参数、安装规范、维护策略及校准标准六大维度，系统解析耐高温高压超声波液位传感器的技术逻辑与实施要点，为工程技术人员提供可落地的技术参考。

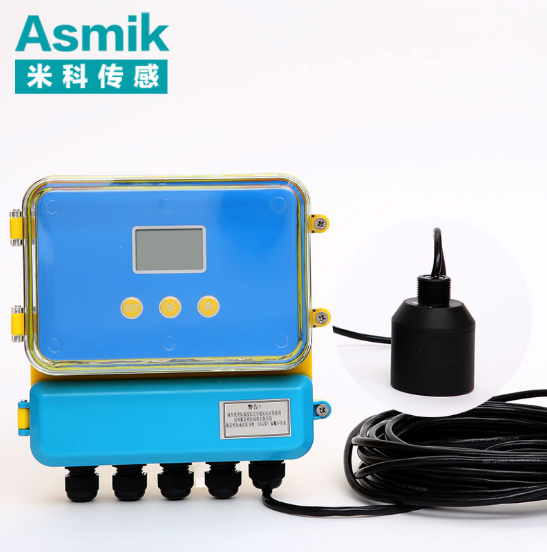

一、超声波液位计的工作原理与高温高压适配性

1.1 测量原理

超声波液位计基于时差法（Time of Flight, TOF），通过发射超声波脉冲并接收其从液面反射的回波，计算液位高度：
H=21​⋅v⋅Δt
其中，H 为液位高度，v 为超声波在介质中的传播速度，Δt 为发射与接收的时间差。

1.2 高温高压场景的核心需求

  • 材料耐候性：传感器外壳、换能器及电缆需耐受高温（＞300℃）及高压（＞20MPa），避免变形或泄漏；
  • 信号稳定性：抑制高温下超声波衰减（如介质蒸汽或粉尘干扰），确保回波信号清晰；
  • 长期可靠性：避免换能器因热膨胀系数差异导致晶片破裂，或密封件因高压老化失效。

二、耐高温高压超声波液位传感器的选型关键参数

2.1 基础参数

  • 量程范围：根据容器高度选择（如0-5m、0-20m），避免量程过宽导致精度下降；
  • 精度等级：过程控制场景需满足±0.5%FS，监测场景可接受±1%FS；
  • 分辨率：微小液位变化场景（如实验室）需分辨率≤1mm；
  • 输出接口：根据系统需求选择4-20mA（模拟量）、RS485（数字量）或HART协议（支持双向通信）。

2.2 环境与安装参数

  • 温度范围：介质温度需在传感器允许范围内（如-40℃～350℃），换能器材料需适配（如钛合金耐高温，陶瓷耐磨损）；
  • 压力等级：容器设计压力需低于传感器耐压极限（通常＜30MPa）；
  • 过程连接：
    • 螺纹连接（G1/2、NPT1/2）适用于小口径容器；
    • 法兰连接（DN50～DN200）适用于大口径或高压场景。
  • 防护等级：高温环境需IP67，户外场景需IP68。

2.3 特殊需求参数

  • 材料兼容性：接触介质的部件需耐腐蚀（如哈氏合金C-276适用于氯离子环境），避免金属离子污染介质；
  • 信号处理技术：采用数字滤波（如FFT算法）抑制噪声，提升回波识别率；
  • 盲区控制：高温蒸汽场景需缩短盲区（如＜0.3m），避免液面接近传感器时信号丢失。

三、耐高温高压超声波液位传感器的安装规范

3.1 机械安装

  • 安装位置：
    • 传感器垂直安装于容器顶部，避免泡沫、蒸汽或悬浮物干扰；
    • 远离进料口、搅拌器等扰动源，与容器壁平行。
  • 过程连接：
    • 螺纹连接时涂抹高温密封胶（如乐泰598），扭矩控制在10N·m～15N·m；
    • 法兰连接时加装石墨金属缠绕垫片，螺栓紧固力矩按法兰规格执行。

3.2 电气安装

  • 接地与屏蔽：
    • 传感器外壳单独接地，接地电阻≤4Ω；
    • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接传感器端）。
  • 电源质量：
    • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
    • 隔离电源使用，避免地环路干扰。

3.3 特殊场景安装

  • 高温蒸汽环境：
    • 配置冷却套管或风冷装置，降低传感器表面温度；
    • 换能器表面涂覆耐高温涂层（如氧化铝陶瓷），减少蒸汽冷凝干扰。
  • 高压容器：
    • 选用爆破片或安全阀，避免过压损坏传感器；
    • 加装压力补偿装置，实时修正超声波传播速度。

四、耐高温高压超声波液位传感器的维护与校准策略

4.1 日常维护

  • 巡检周期：每班次检查过程连接是否泄漏、电缆连接是否松动；
  • 固件更新：通过通信接口定期升级传感器固件，修复潜在漏洞或提升性能；
  • 数据监控：利用上位机软件实时监测液位趋势，异常数据触发报警。

4.2 校准方法与标准

  • 校准步骤（以实流校准为例）：
    1. 零点校准：空罐状态下调整传感器输出至预设零点（如4mA对应0%量程）；
    2. 量程校准：注入标准液位（如5m），通过通信接口写入校准系数；
    3. 线性度验证：施加阶梯液位（如2.5m、7.5m），计算非线性误差 ENL​=∣Hmeas​−Hstd​∣。
  • 行业标准与周期：
    • 检定规程：依据JJG 1030-2007（超声波式），首次使用及每2年需送检至法定计量机构；
    • 校准周期：高频使用场景（如化工反应釜）每3个月校准一次，实验室设备每6个月校准一次。

五、结论与行业应用建议

耐高温高压超声波液位传感器选型需构建“原理适配-精准安装-智能校准-规范维护”全流程体系：

  1. 需求分析阶段：明确测量精度（如±0.5%FS）、通信协议（如HART）、环境条件（如温度300℃、压力20MPa），避免过度设计或功能不足；
  2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的超声波液位计类型，平衡精度、成本与维护难度；
  3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注分辨率、响应时间与抗干扰能力；
  4. 全周期管理阶段：制定校准计划（如每3个月一次）、备件库存策略（如换能器、密封件），降低突发故障风险。

通过系统化选型与实施，企业可将高温高压液位测量误差控制在±0.3%FS以内，为化工反应釜控制、能源储罐监测及冶金熔融金属液位提供可靠数据支撑。
