恒压供水压力变送器的选型

  • 字号 + -

在城镇供水、工业循环水及建筑给排水领域，恒压供水系统通过压力变送器实时监测管网压力，结合变频器调节水泵转速，实现节能与稳定供水。压力变送器作为核心感知元件，其选型直接关系到系统控制精度、设备寿命及运行稳定性。本文从工作原理、恒压供水场景的特殊挑战、关键选型参数、安装规范、维护策略及校准标准六大维度，系统解析压力变送器在恒压供水系统中的技术逻辑与实施要点，为工程技术人员提供可落地的技术参考。

一、压力变送器的工作原理与主流技术类型

1.1 测量原理

压力变送器通过将压力信号转换为标准电信号，常见原理包括：

原理类型 技术特性 适用场景 典型精度
压阻式 半导体应变效应 通用压力测量 ±0.1%FS～±0.5%FS
压电式 压电晶体电荷生成 动态压力测量（如水锤） ±0.5%FS～±1%FS
电容式 电容器极板间距变化 高精度静压测量 ±0.05%FS～±0.1%FS
振弦式 振弦频率变化 长期稳定性要求高的场景 ±0.1%FS

1.2 恒压供水场景的核心需求

  • 快速响应：管网压力波动时（如用水高峰），变送器需在毫秒级时间内反馈信号至控制系统；
  • 抗干扰能力：抑制水泵振动、管道水锤等机械噪声对压力信号的干扰；
  • 长期稳定性：避免零点漂移或量程偏移，减少校准频率；
  • 环境适应性：适应潮湿、高温（如泵房环境）及含腐蚀性介质（如氯离子）的场景。

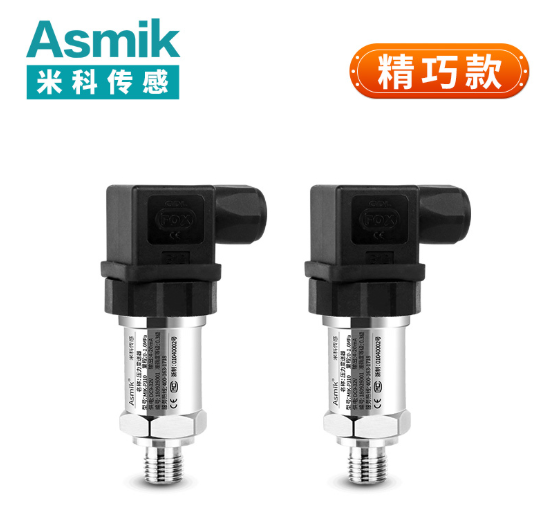

二、恒压供水压力变送器的选型关键参数

2.1 基础参数

  • 量程范围：根据管网设计压力选择（如0-0.6MPa、0-1.6MPa），避免量程过宽导致精度下降；
  • 精度等级：恒压控制场景需满足±0.5%FS，数据监测场景可接受±1%FS；
  • 输出信号：兼容控制系统需求，优先选择4-20mA（抗干扰能力强）或RS485（支持总线通信）；
  • 供电电压：通用型为24V DC，本质安全型需符合防爆要求（如12V DC）。

2.2 环境与安装参数

  • 温度范围：介质温度需在变送器允许范围内（如压阻式-40℃～125℃，电容式-40℃～200℃）；
  • 压力类型：明确为表压（相对大气压）或绝压（绝对真空参考）；
  • 过程连接：
    • 螺纹连接（G1/2、NPT1/2）适用于小口径管道；
    • 法兰连接（DN50～DN200）适用于大口径或高压场景。
  • 防护等级：泵房环境需选用IP65及以上，户外场景需IP68。

2.3 特殊需求参数

  • 防爆要求：易燃易爆场景（如油气管道）需选用本安型（ExiaIICT6）或隔爆型（ExdIICT6）设备；
  • 材料兼容性：接触介质的部件需耐腐蚀（如哈氏合金C-276适用于氯离子环境），避免金属离子污染水质；
  • 双向测量：需要监测压力方向的场景（如液压系统）需选用支持双向测量的压力变送器。

三、恒压供水压力变送器的安装规范

3.1 机械安装

  • 安装位置：
    • 垂直或水平安装于管道顶部或侧壁，避免介质沉积；
    • 远离水泵、阀门等扰动源，与管道中心线对齐。
  • 过程连接：
    • 螺纹连接时涂抹密封胶（如乐泰243），扭矩控制在10N·m～15N·m；
    • 法兰连接时加装石墨垫片，螺栓紧固力矩按法兰规格执行。

3.2 电气安装

  • 接地与屏蔽：
    • 变送器外壳单独接地，接地电阻≤4Ω；
    • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接变送器端）。
  • 电源质量：
    • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
    • 隔离电源使用，避免地环路干扰。

四、恒压供水压力变送器的维护与校准策略

4.1 日常维护

  • 巡检周期：每班次检查过程连接是否泄漏、电缆连接是否松动；
  • 校准计划：
    • 恒压控制场景每6个月校准一次，数据监测场景每1年校准一次；
    • 校准方法包括零点校准、量程校准及线性度验证。
  • 清洗计划：
    • 含杂质工况每月清洗传感元件表面，高粘度介质每3个月用酒精擦拭。

4.2 校准方法与标准

  • 校准步骤（以比较法为例）：
    1. 准备标准源：选用高精度压力标准器（精度±0.05%FS），标准器需通过法定计量机构检定，有效期≤1年；
    2. 零点校准：大气压下调整变送器输出至4mA（对应0%量程），记录零点误差 E0​=Pmeas​−0%；
    3. 量程校准：施加满量程压力（如1.6MPa），调整增益使输出至20mA（对应100%量程），记录量程误差 EFS​=Pmeas​−100%；
    4. 线性度验证：施加50%量程压力，计算非线性误差 ENL​=∣P50​−50%∣。
  • 行业标准与周期：
    • 检定规程：依据JJG 882-2019《压力变送器检定规程》，首次使用及每2年需送检至法定计量机构；
    • 校准周期：高频使用场景（如工业过程控制）每6个月校准一次，实验室设备每1年校准一次。

五、结论与行业应用建议

压力变送器在恒压供水系统中的选型需构建“原理适配-精准安装-智能校准-规范维护”全流程体系：

  1. 需求分析阶段：明确控制精度（如±0.5%FS）、管网压力范围（如0-1.6MPa）、环境条件（如泵房温度40℃），避免过度设计或功能不足；
  2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的压力变送器类型，平衡精度、成本与维护难度；
  3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注响应时间、抗干扰能力与长期稳定性；
  4. 全周期管理阶段：制定校准计划（如每6个月一次）、备件库存策略（如传感元件、密封件），降低突发故障风险。

通过系统化选型与实施，企业可将恒压供水压力控制误差控制在±0.2%FS以内，为节能降耗、管网安全及用户用水体验提供可靠数据支撑。
