纯水流量计选型

一、纯水流量计的常见类型与技术适配

1.1 主流技术原理

纯水流量计依据测量原理可分为以下几类：

原理类型	技术特性	适用场景	典型精度

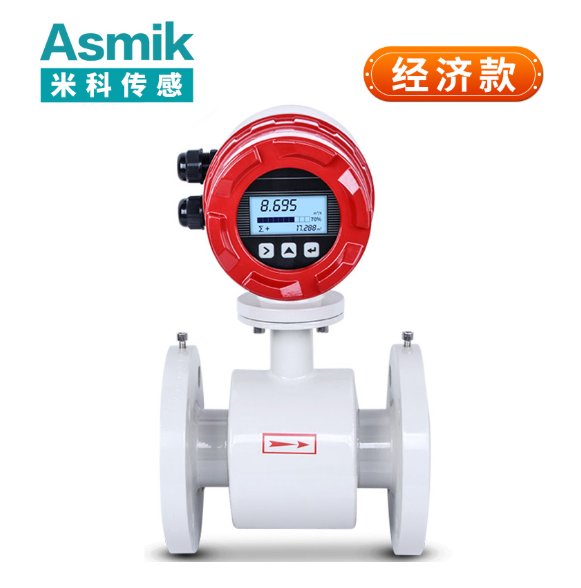

电磁式	基于法拉第电磁感应定律	电导率＞5μS/cm的纯水	±0.2%FS～±0.5%FS
超声式	超声波顺逆流时间差测量	非导电介质（如超纯水）	±1%FS～±2%FS
涡轮式	涡轮旋转速度与流量成正比	低粘度、低杂质纯水	±0.5%FS～±1%FS
质量式	科里奥利力原理	高精度、小流量场景（如实验室）	±0.1%FS～±0.2%FS

1.2 纯水测量的特殊挑战与技术适配

• 低电导率问题：纯水电导率通常＜1μS/cm，传统电磁流量计需采用高频激励源（如10kHz以上）或铂铱合金电极以提升信号稳定性；
• 高纯净度要求：避免介质与流量计材料发生反应（如不锈钢中的铁离子污染纯水），需选用PTFE、PFA等惰性材料；
• 微小流量测量：实验室场景需支持0.1L/min以下的流量，涡轮式或质量式流量计通过高精度传感器实现。

二、纯水流量计的选型关键参数

2.1 基础参数

• 管径范围：明确管道公称直径（如DN10～DN200），流量计需与管道完全匹配，避免缩径导致的流场畸变；
• 流量范围：确定正常流量（QN）、最小流量（Qmin）、最大流量（Qmax），量程比需覆盖实际需求（如电磁式量程比通常＜10:1，质量式可达100:1）；
• 介质特性：
  • 电导率：电磁式需介质电导率＞5μS/cm，超纯水需特殊处理；
  • 温度范围：纯水温度通常为常温（5℃～40℃），特殊场景（如高温纯水）需选用耐高温材料；
  • 压力等级：管道设计压力需低于流量计耐压极限（通常＜10MPa）。
• 精度等级：半导体制造需满足±0.5%FS，实验室分析可接受±1%FS。

2.2 环境与安装参数

• 直管段要求：
  • 电磁式：上游≥5D，下游≥3D；
  • 超声式：上游≥10D，下游≥5D（时差法需更严格流场）；
  • 涡轮式：上游≥15D，下游≥5D。
• 信号输出：根据控制系统需求选择4-20mA（模拟量）、RS485（数字量）或HART协议（支持双向通信）。

2.3 特殊需求参数

• 材料兼容性：接触纯水的部件需耐腐蚀且不释放离子（如PTFE衬里、哈氏合金电极）；
• 双向测量：需要监测流体倒流的场景（如纯水循环系统）需选用支持双向测量的流量计（如超声式）；
• 卫生标准：医药行业需符合3-A卫生标准，流量计内表面粗糙度Ra≤0.8μm。

三、纯水流量计的安装规范

3.1 机械安装

• 管道准备：
  • 管道材质为非磁性材料（如不锈钢、PFA），壁厚均匀；
  • 安装位置需满足直管段要求，避免阀门、弯头、缩径/扩径等干扰。
• 流量计定位：
  • 流量计中心线与管道中心线重合，偏差≤1mm；
  • 法兰连接时，螺栓紧固力矩按法兰规格执行（如DN50法兰力矩约50N·m），避免过压损坏传感元件。

3.2 电气安装

• 接地与屏蔽：
  • 流量计外壳单独接地，接地电阻≤4Ω；
  • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接流量计端）。
• 电源质量：
  • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
  • 隔离电源使用，避免地环路干扰。

3.3 特殊场景安装

• 电磁式流量计：
  • 接地环需与管道等电位连接，避免电势差干扰；
  • 超纯水场景需选用低噪声电极（如铂铱合金），并配置高频激励源。
• 超声式流量计：
  • 换能器需涂抹耦合剂（如硅脂），安装角度偏差≤1°；
  • 管道外壁需打磨平整，避免气泡或杂质影响信号传输。

四、纯水流量计的维护与校准策略

4.1 日常维护

• 巡检周期：每班次检查流量计外观是否完好、电缆连接是否松动；
• 清洗计划：
  • 电磁式：每月清洗电极表面，高脏污介质每2周清洗一次；
  • 超声式：每季度检查换能器耦合状态，重新涂抹耦合剂；
  • 涡轮式：每半年检查涡轮是否卡滞，清理积尘或杂质。
• 存储条件：长期不用时，流量计需置于干燥环境（相对湿度＜60%），避免电子元件受潮。

4.2 校准方法与标准

• 校准步骤（以实流校准为例）：
  1. 准备标准源：选用高精度流量标准装置（如临界流喷嘴，精度±0.2%FS），标准装置需通过法定计量机构检定，有效期≤1年；
  2. 流量校准：输入标准流量（如10L/min、50L/min、100L/min），记录流量计输出，计算流量误差 Eq​=qstd​qmeas​−qstd​​×100%；
  3. 线性度验证：中间流量（如50L/min）时，计算非线性误差 ENL​=∣q50​−50L/min∣；
  4. 动态校准：模拟流量波动（如±10%量程），验证流量计响应时间与跟踪精度。
• 行业标准与周期：
  • 检定规程：依据JJG 1030-2007（电磁式）、JJG 198-2019（超声式、涡轮式），首次使用及每2年需送检至法定计量机构；
  • 校准周期：高频使用场景（如半导体制造）每6个月校准一次，实验室设备每1年校准一次。

五、结论与行业应用建议

纯水流量计选型需构建“原理适配-精准安装-智能校准-规范维护”全流程体系：

1. 需求分析阶段：明确测量目的（控制/计量/监测）、介质特性（如电导率、纯净度）、环境条件，避免过度设计或功能不足；
2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的流量计类型，平衡精度、成本与维护难度；
3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注线性度、重复性与响应时间；
4. 全周期管理阶段：制定校准计划（如每6个月一次）、备件库存策略（如电极、换能器、涡轮），降低突发故障风险。

通过系统化选型与实施，企业可将纯水流量测量误差控制在±0.5%FS以内，为半导体工艺控制、医药生产纯化及实验室精密分析提供可靠数据支撑。
