大管径流量计选型

一、大管径流量计的常见类型与技术特点

1.1 主流技术原理

大管径流量计依据测量原理可分为以下几类：

原理类型	技术特性	适用场景	典型精度
电磁式	基于法拉第电磁感应定律	导电液体（如水、污水）	±0.2%FS～±0.5%FS
超声式	超声波顺逆流时间差测量	非导电介质（如气体、油品）	±1%FS～±2%FS
涡街式	卡门涡街原理	气体、蒸汽、低粘度液体	±1%FS～±1.5%FS
均速管式	皮托管原理，测量差压	高流量、低精度场景（如通风）	±2%FS～±5%FS

1.2 核心优势与局限

• 电磁式：
  • 优势：无机械运动部件，适应脏污介质，压损小；
  • 局限：仅适用于导电液体，大管径需高功率激励源。

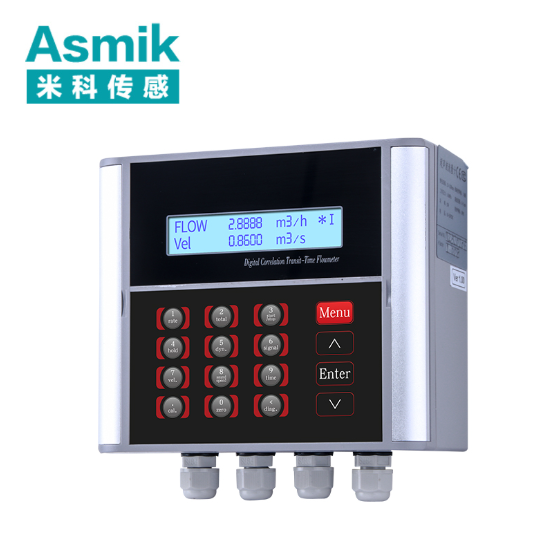

• 超声式：
  • 优势：非接触式测量，适应非导电介质，可双向测量；
  • 局限：流场敏感，需长直管段，成本较高。
• 涡街式：
  • 优势：结构简单，量程比宽（10:1～20:1）；
  • 局限：低流速下信号弱，需避免振动干扰。
• 均速管式：
  • 优势：压损极小，成本低，安装简便；
  • 局限：精度低，仅适用于粗略计量。

二、大管径流量计的选型关键参数

2.1 基础参数

• 管径范围：明确管道公称直径（如DN300～DN2000），流量计需与管道完全匹配，避免缩径导致的流场畸变；
• 流量范围：确定正常流量（QN）、最小流量（Qmin）、最大流量（Qmax），量程比需覆盖实际需求（如电磁式量程比通常＜10:1，超声式可达100:1）；
• 介质特性：
  • 导电性：电磁式需介质电导率＞5μS/cm；
  • 腐蚀性：接触部件材料需适配（如哈氏合金耐氯离子，PTFE耐酸碱）；
  • 粘度：高粘度介质（如油品）需选用超声式或容积式流量计。
• 精度等级：贸易结算场景需满足GB/T 21391-2008中1.5级要求，过程控制场景可放宽至2.5级。

2.2 环境与安装参数

• 温度范围：介质温度需在流量计允许范围内（如电磁式-25℃～180℃，超声式-40℃～200℃）；
• 压力等级：管道设计压力需低于流量计耐压极限（通常＜40MPa）；
• 直管段要求：
  • 电磁式：上游≥5D，下游≥3D；
  • 超声式：上游≥10D，下游≥5D（时差法需更严格流场）；
  • 涡街式：上游≥15D，下游≥5D。
• 信号输出：根据控制系统需求选择4-20mA（模拟量）、RS485（数字量）或HART协议（支持双向通信）。

2.3 特殊需求参数

• 防爆要求：易燃易爆场景（如油气管道）需选用本安型（ExiaIIC T6）或隔爆型（ExdIIC T6）设备；
• 双向测量：需要监测流体倒流的场景（如城市供水环网）需选用支持双向测量的流量计（如超声式）；
• 耐压能力：高压输送场景（如长输管道）需选用耐压等级≥25MPa的流量计。

三、大管径流量计的安装规范

3.1 机械安装

• 管道准备：
  • 管道材质为非磁性材料（如不锈钢、碳钢），壁厚均匀；
  • 安装位置需满足直管段要求，避免阀门、弯头、缩径/扩径等干扰。
• 流量计定位：
  • 流量计中心线与管道中心线重合，偏差≤1mm；
  • 法兰连接时，螺栓紧固力矩按法兰规格执行（如DN500法兰力矩约200N·m），避免过压损坏传感元件。

3.2 电气安装

• 接地与屏蔽：
  • 流量计外壳单独接地，接地电阻≤4Ω；
  • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接流量计端）。
• 电源质量：
  • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
  • 隔离电源使用，避免地环路干扰。

3.3 特殊场景安装

• 超声式流量计：
  • 换能器需涂抹耦合剂（如硅脂），安装角度偏差≤1°；
  • 管道外壁需打磨平整，避免气泡或杂质影响信号传输。
• 电磁式流量计：
  • 接地环需与管道等电位连接，避免电势差干扰；
  • 高导电介质（如海水）需选用低噪声电极（如铂铱合金）。

四、大管径流量计的维护与校准策略

4.1 日常维护

• 巡检周期：每班次检查流量计外观是否完好、电缆连接是否松动；
• 清洗计划：
  • 电磁式：每月清洗电极表面，高脏污介质每2周清洗一次；
  • 超声式：每季度检查换能器耦合状态，重新涂抹耦合剂；
  • 涡街式：每半年检查旋涡发生体是否堵塞，清理积尘或杂质。
• 存储条件：长期不用时，流量计需置于干燥环境（相对湿度＜60%），避免电子元件受潮。

4.2 校准方法与标准

• 校准步骤（以实流校准为例）：
  1. 准备标准源：选用高精度流量标准装置（如临界流喷嘴，精度±0.2%FS），标准装置需通过法定计量机构检定，有效期≤1年；
  2. 流量校准：输入标准流量（如1000m³/h、5000m³/h、10000m³/h），记录流量计输出，计算流量误差 Eq​=qstd​qmeas​−qstd​​×100%；
  3. 线性度验证：中间流量（如5000m³/h）时，计算非线性误差 ENL​=∣q5000​−5000m3/h∣；
  4. 动态校准：模拟流量波动（如±10%量程），验证流量计响应时间与跟踪精度。
• 行业标准与周期：
  • 检定规程：依据JJG 1030-2007（电磁式）、JJG 198-2019（超声式、涡街式），首次使用及每2年需送检至法定计量机构；
  • 校准周期：高频使用场景（如市政供水）每6个月校准一次，工业场景每1年校准一次。

五、结论与行业应用建议

大管径流量计选型需构建“原理适配-精准安装-智能校准-规范维护”全流程体系：

1. 需求分析阶段：明确测量目的（控制/计量/监测）、介质特性（如导电性、腐蚀性）、环境条件，避免过度设计或功能不足；
2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的流量计类型，平衡精度、成本与维护难度；
3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注线性度、重复性与响应时间；
4. 全周期管理阶段：制定校准计划（如每6个月一次）、备件库存策略（如电极、换能器、旋涡发生体），降低突发故障风险。

通过系统化选型与实施，企业可将大管径流量测量误差控制在±1%FS以内，为过程优化、能源审计及设施安全提供可靠数据支撑。
