涡街流量计选型与安装：从原理到实施的全流程指南

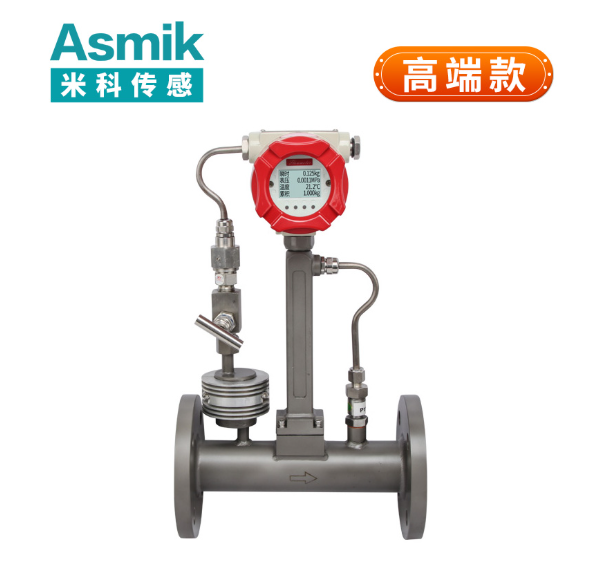

一、涡街流量计的工作原理与核心优势

1.1 测量原理

涡街流量计基于卡门涡街原理，通过检测流体绕过旋涡发生体时产生的周期性旋涡频率来确定流量：
f=dSr​⋅v​
其中，f 为旋涡频率，Sr​ 为斯特劳哈尔数（常数，通常取0.18-0.22），v 为流体流速，d 为旋涡发生体特征宽度。

1.2 核心优势

• 无机械运动部件：旋涡发生体为固定结构，避免转子、轴承等易损件，降低维护频率；
• 宽量程比：量程比可达10:1至20:1，覆盖从涓流到满管的流量范围；
• 适应复杂介质：可测量气体、液体、蒸汽及含少量颗粒的流体，通过材料适配应对腐蚀性环境；
• 低压损：流道设计优化，压损通常＜0.5kPa，适用于对压降敏感的场景。

二、涡街流量计的选型关键参数

2.1 基础参数

• 测量介质：明确流体类型（气体、液体、蒸汽）、物理性质（密度、粘度、腐蚀性）；
• 流量范围：确定正常流量（QN）、最小流量（Qmin）、最大流量（Qmax），避免量程比超过20:1；
• 管道口径：流量计公称直径需与管道一致，特殊场景（如小流量）可通过缩径或扩径处理，但需验证压损是否可接受；
• 精度等级：贸易结算场景需满足GB/T 21391-2008中1.5级要求，过程控制场景可放宽至2.5级。

2.2 环境与安装参数

• 温度范围：介质温度需在流量计允许范围内（如-40℃～250℃），旋涡发生体材料需适配（如钛合金耐高温，哈氏合金耐腐蚀）；
• 压力等级：管道设计压力需低于流量计耐压极限（通常＜40MPa）；
• 直管段要求：
  • 上游≥15D，下游≥5D（D为管道直径），避免阀门、弯头干扰流场；
  • 特殊场景（如泵出口）需加装整流器，优化流场分布。
• 信号输出：根据控制系统需求选择4-20mA（模拟量）、RS485（数字量）或HART协议（支持双向通信）。

2.3 特殊需求参数

• 防爆要求：易燃易爆场景（如天然气管道）需选用本安型（ExiaIIC T6）或隔爆型（ExdIIC T6）设备；
• 材料兼容性：接触介质的部件需耐腐蚀（如哈氏合金C-276适用于氯离子环境），避免介质与材料发生反应；
• 双向测量：需要监测流体倒流的场景（如城市燃气调压站）需选用支持双向测量的涡街流量计。

三、涡街流量计的安装规范

3.1 机械安装

• 管道准备：
  • 管道材质为非磁性材料（如不锈钢、碳钢），壁厚均匀；
  • 安装位置上游≥15D、下游≥5D直管段，避免阀门、弯头干扰。
• 流量计定位：
  • 流量计中心线与管道中心线重合，偏差≤1mm；
  • 法兰连接时，螺栓紧固力矩控制在50N·m～80N·m，避免过压损坏旋涡发生体。

3.2 电气安装

• 接地与屏蔽：
  • 流量计外壳单独接地，接地电阻≤4Ω；
  • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接流量计端）。
• 电源质量：
  • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
  • 隔离电源使用，避免地环路干扰。

四、涡街流量计的维护与校准策略

4.1 日常维护

• 巡检周期：每班次检查旋涡发生体是否堵塞、电缆连接是否松动；
• 清洗计划：
  • 含尘气体：每周用高压气体吹扫旋涡发生体，高粘度液体每2天用酒精擦拭；
  • 传感元件每3个月校准一次，避免零点漂移。
• 存储条件：长期不用时，流量计需置于干燥环境（相对湿度＜60%），避免电子元件受潮。

4.2 校准方法与标准

• 校准步骤（以临界流喷嘴法为例）：
  1. 准备标准源：选用高精度临界流喷嘴装置（流量精度±0.2%FS），标准装置需通过法定计量机构检定，有效期≤1年；
  2. 流量校准：输入标准流量（如10m³/h、50m³/h、100m³/h），记录涡街流量计输出，计算流量误差 Eq​=qstd​qmeas​−qstd​​×100%；
  3. 线性度验证：中间流量（如50m³/h）时，计算非线性误差 ENL​=∣q50​−50m3/h∣；
  4. 动态校准：模拟流量波动（如±10%量程），验证流量计响应时间与跟踪精度。
• 行业标准与周期：
  • 检定规程：依据JJG 198-2019《速度式流量计检定规程》，首次使用及每2年需送检至法定计量机构；
  • 校准周期：高频使用场景（如工业过程控制）每6个月校准一次，实验室设备每1年校准一次。

五、结论与行业应用建议

涡街流量计的选型与安装需构建“原理适配-精准安装-智能校准-规范维护”全流程体系：

1. 需求分析阶段：明确测量目的（控制/计量/监测）、介质特性（如气体/液体、腐蚀性）、环境条件，避免过度设计或功能不足；
2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的涡街流量计类型，平衡精度、成本与维护难度；
3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注线性度、重复性与响应时间；
4. 全周期管理阶段：制定校准计划（如每6个月一次）、备件库存策略（如旋涡发生体、传感器），降低突发故障风险。

通过系统化选型与安装，企业可将流量测量误差控制在±1%FS以内，为过程优化、能源审计及设施安全提供可靠数据支撑。
