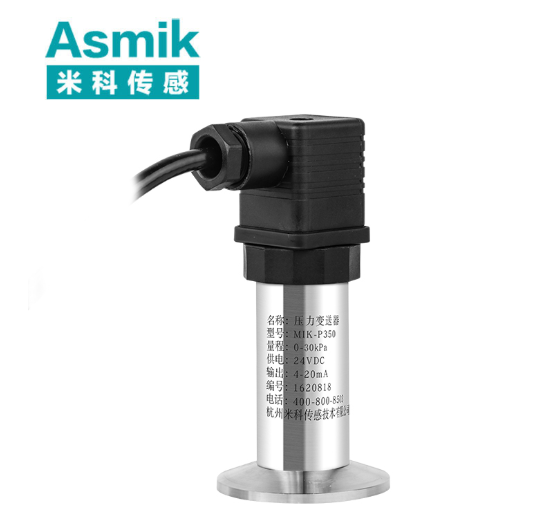

水压传感器的选型和参数

一、压力变送器的工作原理与分类

1.1 测量原理

压力变送器基于不同物理效应将压力转换为电信号，常见原理包括：

原理类型	技术特性	适用场景	典型精度
压阻式	半导体应变效应	通用水压测量	±0.1%FS～±0.5%FS
压电式	压电晶体电荷生成	动态压力测量（如水锤）	±0.5%FS～±1%FS
电容式	电容器极板间距变化	高精度静压测量	±0.05%FS～±0.1%FS
振弦式	振弦频率变化	长期稳定性要求高的场景	±0.1%FS

1.2 核心组件

组件	功能	技术要求	典型参数
传感元件	感知压力并转换为电信号	压阻式灵敏度≥2mV/V	响应时间＜10ms
信号调理电路	放大、滤波、线性化	输入阻抗＞10MΩ	功耗＜1W
输出接口	标准化电信号输出	支持4-20mA/RS485/HART	隔离电压≥250VAC
防护结构	耐压、防尘、防水	壳体材质304/316L不锈钢	防护等级IP65～IP68

二、水压测量的特殊挑战与技术适配

2.1 典型水压场景与需求

水压传感器需应对以下复杂工况：

场景类型	参数范围	典型应用	测量难点
民用供水	压力范围0.1MPa～1.6MPa	住宅水表、小区泵房	成本敏感，需兼顾精度与价格
工业过程控制	压力范围0.01MPa～35MPa	锅炉给水、化工反应釜	高温、高压、腐蚀性介质
水锤监测	压力脉动频率1Hz～100Hz	管道系统、水电站	动态响应与过压保护
污水系统	含悬浮物、腐蚀性介质	市政污水管网、废水处理厂	防堵塞、耐腐蚀

2.2 技术适配方案

• 低成本民用场景：
  • 选用压阻式压力变送器，量程覆盖0-1.6MPa，精度±0.5%FS；
  • 输出信号选择4-20mA，兼容现有控制系统。
• 工业高压场景：
  • 选用电容式或振弦式压力变送器，耐压等级≥35MPa；
  • 传感元件材料选用316L不锈钢，适配高温（≤250℃）介质。
• 动态水锤监测：
  • 选用压电式压力变送器，频率响应范围1Hz～1kHz；
  • 加装过压保护模块（如齐纳二极管），避免瞬时高压损坏传感元件。
• 污水系统：
  • 传感元件表面加装PTFE滤膜，减少悬浮物附着；
  • 防护等级选用IP68，适应潮湿、腐蚀性环境。

三、关键选型参数解析

3.1 基础参数

• 测量范围：根据水压波动范围选择量程（如0-1MPa、0-10MPa），避免量程过宽导致精度下降；
• 精度等级：民用场景可接受±1%FS，工业过程控制需满足±0.5%FS；
• 输出信号：根据控制系统需求选择4-20mA（模拟量）、RS485（数字量）或HART协议（支持双向通信）；
• 供电电压：通用型为24V DC，本质安全型需符合防爆要求（如12V DC）。

3.2 环境与安装参数

• 温度范围：介质温度需在变送器允许范围内（如压阻式-40℃～125℃，电容式-40℃～200℃）；
• 压力类型：明确为表压（相对大气压）或绝压（绝对真空参考）；
• 过程连接：
  • 螺纹连接（G1/2、NPT1/2）适用于小口径管道；
  • 法兰连接（DN50～DN200）适用于大口径或高压场景。
• 直管段要求：
  • 流量测量场景需上游≥5D、下游≥3D直管段；
  • 静压测量场景无严格直管段要求，但需避免振动源。

3.3 特殊需求参数

• 防爆要求：易燃易爆场景（如油气管道）需选用本安型（ExiaIICT6）或隔爆型（ExdIICT6）设备；
• 卫生标准：食品、医药行业需符合3-A卫生标准，过程连接表面粗糙度Ra≤0.8μm；
• 双向测量：需要监测压力方向的场景（如液压系统）需选用支持双向测量的压力变送器。

四、安装规范与维护策略

4.1 机械安装

• 安装位置：
  • 垂直或水平安装于管道顶部或侧壁，避免介质沉积；
  • 远离阀门、弯头等扰动源，与管道中心线对齐。
• 过程连接：
  • 螺纹连接时涂抹密封胶（如乐泰243），扭矩控制在10N·m～15N·m；
  • 法兰连接时加装石墨垫片，螺栓紧固力矩按法兰规格执行。

4.2 电气安装

• 接地与屏蔽：
  • 变送器外壳单独接地，接地电阻≤4Ω；
  • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接变送器端）。
• 电源质量：
  • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
  • 隔离电源使用，避免地环路干扰。

4.3 日常维护

• 巡检周期：每班次检查过程连接是否泄漏、电缆连接是否松动；
• 校准计划：
  • 民用场景每2年校准一次，工业场景每1年校准一次；
  • 校准方法包括零点校准、量程校准及线性度验证。
• 清洗计划：
  • 污水场景每月清洗传感元件表面，高粘度介质每3个月用酒精擦拭。

五、校准方法与标准规范

5.1 校准步骤（以比较法为例）

1. 准备标准源：选用高精度压力标准器（精度±0.05%FS），标准器需通过法定计量机构检定，有效期≤1年；
2. 零点校准：
   • 大气压下调整变送器输出至4mA（对应0%量程）；
   • 记录零点误差 E0​=Pmeas​−0%。
3. 量程校准：
   • 施加满量程压力（如10MPa），调整增益使输出至20mA（对应100%量程）；
   • 记录量程误差 EFS​=Pmeas​−100%。
4. 线性度验证：
   • 施加50%量程压力，计算非线性误差 ENL​=∣P50​−50%∣。

5.2 行业标准与周期

• 检定规程：依据JJG 882-2019《压力变送器检定规程》，首次使用及每2年需送检至法定计量机构；
• 校准周期：高频使用场景（如工业过程控制）每6个月校准一次，实验室设备每1年校准一次；
• 文档要求：校准记录需包含环境温度、标准源参数、调整前后数据及验收结论，存档备查。

六、结论与行业应用建议

压力变送器在水压传感器选型中需构建“原理适配-精准安装-智能校准-规范维护”全流程体系：

1. 选型阶段：依据水压场景（如民用/工业）、介质特性（如清水/污水）选择技术原理与防护等级，优先验证样机在模拟工况下的性能；
2. 安装阶段：确保过程连接密封性，优化电气屏蔽与接地设计，抑制电磁与机械振动干扰；
3. 校准阶段：采用比较法结合线性度验证，符合JJG 882-2019检定规程；
4. 运维阶段：制定巡检、清洗、校准计划，结合智能诊断工具（如压力趋势分析系统）提前预警故障；
5. 技术升级：关注无线通信（如NB-IoT）与AI算法融合的发展，通过远程监控与预测性维护降低全生命周期成本。

通过系统化选型，企业可将水压测量误差控制在±0.2%FS以内，为过程优化、能源审计及设施安全提供可靠数据支撑。
