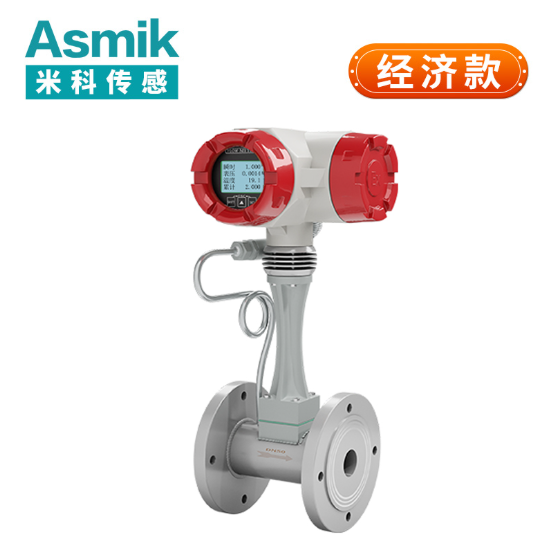

气体流量计选型：涡街流量计的技术适配与实施指南

一、涡街流量计的工作原理与核心组件

1.1 测量原理

涡街流量计基于卡门涡街原理，通过检测流体绕过旋涡发生体时产生的周期性旋涡频率来确定流量：
f=dSr​⋅v​
其中，f 为旋涡频率，Sr​ 为斯特劳哈尔数（常数，通常取0.18-0.22），v 为流体流速，d 为旋涡发生体特征宽度。

1.2 核心组件

组件	功能	技术要求	典型参数
旋涡发生体	产生周期性旋涡	圆柱形或三角柱形，表面粗糙度Ra≤1.6μm	阻流比0.2-0.3
传感器	检测旋涡频率	压电式或应变式，响应时间＜1ms	频率范围10Hz-2000Hz
温度传感器	补偿温度对流量的影响	Pt1000，精度±0.1℃	防护等级IP68
控制单元	信号处理与输出控制	支持4-20mA/RS485输出	数据存储容量≥1年

二、气体介质的特性与选型挑战

2.1 典型气体介质特性

气体流量测量需应对以下复杂工况：

特性类型	参数范围	典型场景	选型难点
压缩性	压力范围0.1MPa～10MPa	天然气输送、压缩空气系统	需考虑气体状态方程修正
温度波动	温度范围-50℃～200℃	工业窑炉、热力管网	传感器耐温性与材料热膨胀
介质成分	含尘粒、水分或腐蚀性气体	煤矿瓦斯、化工尾气	旋涡发生体与传感器防污
低流速	流速范围0.3m/s～30m/s	锅炉风量、实验室气体分析	小流量下旋涡信号弱

2.2 技术适配方案

• 压缩性气体：
  • 配置压力与温度传感器，通过气体状态方程（如理想气体定律）修正体积流量至标准状态（如20℃，101.325kPa）；
  • 选用耐高压旋涡发生体（如钛合金材质），避免高压下变形。
• 高温气体：
  • 传感器材料选用高温陶瓷（耐温≤1200℃）或哈氏合金（C-276）；
  • 加装散热片或水冷装置，确保电子仓温度＜85℃。
• 含尘气体：
  • 旋涡发生体表面加装防尘罩（如不锈钢滤网），减少颗粒附着；
  • 采用自清洁式传感器（如脉冲式吹扫），定期清除积尘。
• 低流速气体：
  • 选用低阻流比旋涡发生体（如三角柱形，阻流比0.2），降低小流量下的信号噪声；
  • 增加信号放大倍数，提升低频旋涡信号检测能力。

三、关键选型参数解析

3.1 基础参数

• 测量介质：明确气体类型（天然气、空气、蒸汽）、物理性质（密度、粘度、压缩性）；
• 流量范围：确定正常流量（QN）、最小流量（Qmin）、最大流量（Qmax），避免量程比超过10:1（涡街流量计量程比通常＜10:1）；
• 管道口径：流量计公称直径需与管道一致，特殊场景（如小流量）可通过缩径或扩径处理，但需验证压损是否可接受；
• 精度等级：贸易结算场景需满足GB/T 21391-2008中1.5级要求，过程控制场景可放宽至2.5级。

3.2 环境与安装参数

• 温度范围：介质温度需在流量计允许范围内（如陶瓷传感器-50℃～1200℃，压电式传感器-40℃～85℃）；
• 压力等级：管道设计压力需低于流量计耐压极限（通常＜10MPa）；
• 直管段要求：
  • 上游≥15D，下游≥5D（D为管道直径），避免阀门、弯头干扰流场；
  • 特殊场景（如泵出口）需加装整流器，优化流场分布。
• 信号输出：根据控制系统需求选择4-20mA（模拟量）、脉冲（计数）或RS485（数字量）接口。

3.3 特殊需求参数

• 防爆要求：易燃易爆场景（如天然气管道）需选用本安型（ExiaIIC T6）或隔爆型（ExdIIC T6）设备；
• 卫生标准：食品、医药行业需符合3-A卫生标准，流量计内表面粗糙度Ra≤0.8μm；
• 双向测量：需要监测气体倒流的场景（如城市燃气调压站）需选用支持双向测量的涡街流量计。

四、安装规范与维护策略

4.1 机械安装

• 管道准备：
  • 管道材质为非磁性材料（如不锈钢、PVC），壁厚均匀；
  • 安装位置上游≥15D、下游≥5D直管段，避免阀门、弯头干扰。
• 流量计定位：
  • 流量计中心线与管道中心线重合，偏差≤1mm；
  • 法兰连接时，螺栓紧固力矩控制在50N·m～80N·m，避免过压损坏传感器。

4.2 电气安装

• 接地与屏蔽：
  • 流量计外壳单独接地，接地电阻≤4Ω；
  • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接流量计端）。
• 电源质量：
  • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
  • 隔离电源使用，避免地环路干扰。

4.3 日常维护

• 巡检周期：每班次检查旋涡发生体是否堵塞、电缆连接是否松动；
• 清洗计划：
  • 含尘气体：每周用高压气体吹扫旋涡发生体，高粘度气体每2天用酒精擦拭；
  • 传感器每3个月校准一次，避免零点漂移。
• 存储条件：长期不用时，流量计需置于干燥环境（相对湿度＜60%），避免电子元件受潮。

五、校准方法与标准规范

5.1 校准步骤（以临界流喷嘴法为例）

1. 准备标准源：选用高精度临界流喷嘴装置（流量精度±0.2%FS），标准装置需通过法定计量机构检定，有效期≤1年；
2. 流量校准：
   • 输入标准流量（如100m³/h、500m³/h、1000m³/h），记录涡街流量计输出；
   • 计算流量误差 Eq​=qstd​qmeas​−qstd​​×100%。
3. 线性度验证：
   • 中间流量（如500m³/h）时，计算非线性误差 ENL​=∣q500​−500m3/h∣。
4. 动态校准：
   • 模拟流量波动（如±10%量程），验证流量计响应时间与跟踪精度。

5.2 行业标准与周期

• 检定规程：依据JJG 198-2019《速度式流量计检定规程》，首次使用及每2年需送检至法定计量机构；
• 校准周期：高频使用场景（如天然气贸易结算）每6个月校准一次，实验室设备每1年校准一次；
• 文档要求：校准记录需包含环境温度、标准源参数、调整前后数据及验收结论，存档备查。

六、结论与行业应用建议

涡街流量计在气体流量计选型中需遵循“原理适配-精准安装-智能校准-规范维护”的核心逻辑：

1. 需求分析阶段：明确测量目的（控制/计量/监测）、介质特性、环境条件，避免过度设计或功能不足；
2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的涡街流量计类型，平衡精度、成本与维护难度；
3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注线性度、重复性与响应时间；
4. 全周期管理阶段：制定校准计划（如每6个月一次）、备件库存策略（如旋涡发生体、传感器），降低突发故障风险。

通过系统化选型，企业可将气体流量测量误差控制在±1%FS以内，为过程优化、能源审计及贸易结算提供可靠数据支撑。
