特殊环境水箱液位如何测量

一、特殊环境分类与技术挑战

1.1 典型特殊环境

特殊环境水箱液位测量需应对以下工况：

环境类型	特征参数	典型场景	测量难点
高温高压	温度＞150℃，压力＞0.6MPa	锅炉水、蒸汽冷凝水	传感器耐温耐压能力
腐蚀性介质	pH＜2或＞12，含氯离子＞50ppm	化工酸碱储罐、电镀废水	天线材料耐腐蚀性
易燃易爆	存在可燃气体（如H₂、CH₄）	石油储罐、燃气调压站	防爆认证与本质安全设计
高粘度/悬浮物	粘度＞500mPa·s，悬浮物＞1%	污水池、油泥混合液	信号反射干扰与清洗需求
狭小/非标水箱	直径＜0.5m，形状不规则	实验室小型反应釜、异形储罐	天线安装空间与波束控制

1.2 雷达液位计技术优势

• 测量原理：通过发射微波脉冲（频率24GHz或80GHz），接收液面反射信号，计算时间差转化为液位高度；
• 核心参数：
  • 测量范围：0-30m（非接触式），0-10m（导波式）；
  • 精度：±3mm（静态），±5mm（动态）；
  • 防护等级：IP67/IP68（防尘防水），ExdIIC T6（防爆）。

二、技术适配与设备选型

2.1 频率与天线类型选择

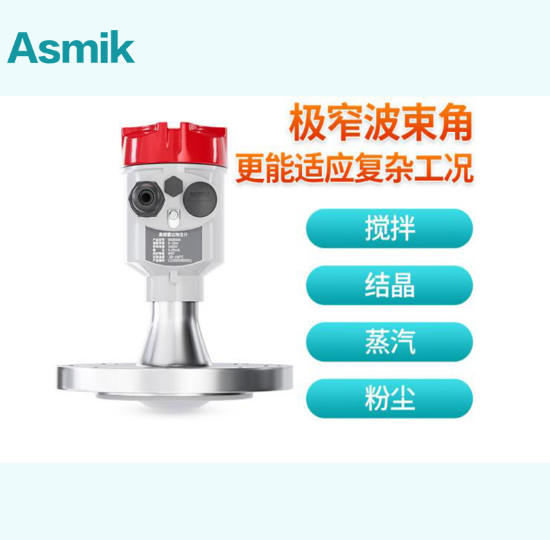

• 高频雷达（80GHz）：
  • 波束角小（3°-8°），适用于狭小水箱或高精度场景；
  • 穿透能力弱，需避免介质表面泡沫或蒸汽干扰。
• 低频雷达（24GHz）：
  • 波束角大（12°-20°），覆盖范围广，适用于大型储罐；
  • 抗蒸汽、粉尘干扰能力强，成本较低。
• 天线类型：
  • 喇叭口天线：非接触式测量，适用于清洁介质；
  • 杆式天线：导波式测量，适用于高粘度或含悬浮物介质；
  • 抛物面天线：远距离测量（＞30m），需避免天线积水。

2.2 特殊环境适配方案

• 高温高压环境：
  • 选用高温型雷达液位计（温度范围-40℃～250℃），天线材料为聚四氟乙烯（PTFE）或陶瓷；
  • 安装冷却套管，确保电子仓温度＜85℃。
• 腐蚀性介质：
  • 天线与法兰采用哈氏合金（C-276）或钽材，密封件为氟橡胶（FKM）；
  • 避免使用金属螺纹连接，改用全焊透式法兰。
• 易燃易爆场景：
  • 选用本安型（ExiaIIC T6）或隔爆型（ExdIIC T6）设备，电源电压≤24V DC；
  • 信号线采用本质安全屏障，避免电火花引发爆炸。
• 高粘度/悬浮物介质：
  • 导波雷达液位计（杆式或同轴式），波导材料为不锈钢316L或聚四氟乙烯；
  • 增加信号滤波算法，抑制悬浮物反射干扰。
• 狭小/非标水箱：
  • 微型雷达液位计（直径＜50mm），安装于水箱顶部或侧壁；
  • 采用波束角调整技术（如相位控制），避免水箱壁反射干扰。

三、安装规范与干扰抑制

3.1 机械安装

• 安装位置：
  • 非接触式雷达：天线中心与液面垂直，距离水箱壁≥1/3水箱直径；
  • 导波式雷达：波导插入深度为液位高度的1/2～2/3，避免与底部接触。
• 法兰连接：
  • 法兰标准符合ASME B16.5或GB/T 9119，螺栓紧固力矩控制在50N·m～80N·m；
  • 法兰与水箱间加装聚四氟乙烯垫片，厚度≥2mm。

3.2 电气安装

• 屏蔽与接地：
  • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接液位计端），接地电阻≤4Ω；
  • 电源线与信号线分槽布线，间距≥300mm。
• 电源质量：
  • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
  • 隔离电源使用，避免地环路干扰。

3.3 环境干扰抑制

• 蒸汽/泡沫干扰：
  • 高温环境加装蒸汽吹扫装置，保持天线表面干燥；
  • 泡沫介质采用动态信号处理算法，识别真实液面反射。
• 粉尘/沉积物干扰：
  • 粉尘环境加装防尘罩（IP68），定期用压缩空气吹扫天线；
  • 沉积物覆盖天线时，改用导波式雷达，波导材料为聚四氟乙烯。
• 多径反射干扰：
  • 狭小水箱采用波束角调整技术，或加装反射板引导信号；
  • 非标水箱通过三维扫描建立波束路径模型，优化安装角度。

四、校准方法与标准规范

4.1 校准步骤（以两点校准法为例）

1. 准备标准源：
   • 选用高精度液位标准器（精度≤1mm），覆盖液位计量程（如0-5m）；
   • 标准器需通过法定计量机构检定，有效期≤1年。
2. 零点校准：
   • 空罐状态下，调整液位计输出至0%（4mA）；
   • 记录零点误差 E0​=Lout​−0%。
3. 量程校准：
   • 满罐状态下，调整增益使输出至100%（20mA）；
   • 记录量程误差 EFS​=Lout​−100%。
4. 线性度验证：
   • 中间液位（如50%）时，计算非线性误差 ENL​=∣L50​−50%∣。
5. 动态校准：
   • 模拟液位波动（如±10%量程），验证液位计响应时间与跟踪精度。

4.2 行业标准与周期

• 检定规程：依据JJG 971-2017《液位计检定规程》，首次使用及每年需送检至法定计量机构；
• 校准周期：高频使用场景（如化工反应釜）每3个月校准一次，实验室设备每6个月校准一次；
• 文档要求：校准记录需包含环境温度、标准源参数、调整前后数据及验收结论，存档备查。

五、维护策略与故障处理

5.1 日常维护

• 巡检周期：每班次检查信号线连接是否松动，天线表面是否污染；
• 清洗计划：
  • 腐蚀性介质：每周用软毛刷清洗天线，高纯水场景每2天用酒精擦拭；
  • 高粘度介质：每月用蒸汽吹扫波导，去除附着物。
• 存储条件：长期不用时，液位计需置于干燥环境（相对湿度＜60%），避免电子元件受潮。

5.2 常见故障与解决方案

故障现象	可能原因	处理措施
输出偏移	零点校准失效或温度漂移	重新校准零点，加装温度补偿模块
输出波动	电源噪声或电磁干扰	增加滤波电容，优化屏蔽接地
信号丢失	天线污染或介质表面泡沫	清洗天线，启用动态信号处理算法
响应迟钝	波导堵塞或电子元件老化	疏通波导，更换故障模块

5.3 报废与更换标准

• 天线老化：表面出现裂纹、变色或反射率下降＞30%时需更换；
• 电子仓故障：测量误差持续＞10mm且无法调整时更换；
• 防护失效：防护等级下降至IP65以下或防爆认证过期时报废。

六、结论与行业应用建议

雷达液位计在特殊环境水箱液位测量中需构建“环境适配-精准安装-智能校准-规范维护”全流程体系：

1. 选型阶段：依据介质类型（如酸碱、油品）、环境参数（温度、压力）选择频率与天线类型，优先验证样机在模拟工况下的性能；
2. 安装阶段：确保天线与液面垂直，优化电气屏蔽与接地设计，抑制蒸汽、粉尘等干扰；
3. 校准阶段：采用两点校准法结合动态验证，符合JJG 971-2017检定规程；
4. 运维阶段：制定巡检、清洗、校准计划，结合智能诊断工具（如信号质量监测系统）提前预警故障；
5. 技术升级：关注毫米波雷达（如77GHz）与AI算法融合的发展，通过机器学习优化复杂工况下的测量精度。

通过系统化管理，企业可将特殊环境水箱液位测量误差控制在±5mm以内，为工业过程控制与设施安全提供可靠保障。
