如何实现纯水槽PH及电导率值的在线监控

一、系统架构设计：模块化与集成化结合

1.1 核心组件

纯水槽在线监控系统由传感器层、数据采集层、传输网络层及应用层四级架构组成，各层级功能如下：

层级	组件	功能	技术要求
传感器层	PH电极、电导率传感器	实时采集水质参数	耐腐蚀、高精度、低维护

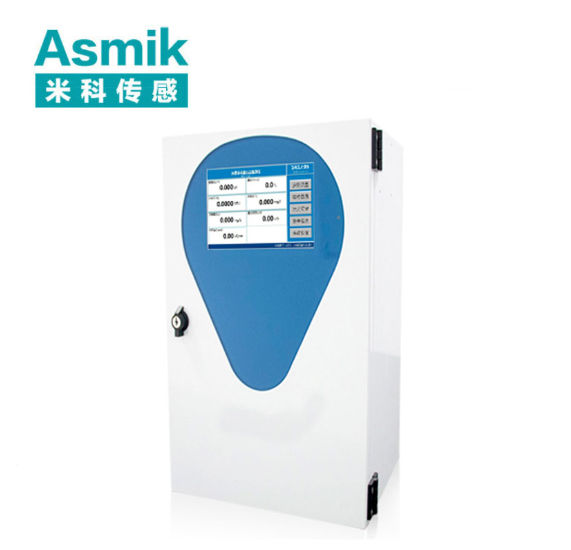

数据采集层	多参数分析仪	信号调理、A/D转换	支持4-20mA/RS485输出
传输网络层	工业交换机、无线模块	数据传输与协议转换	符合Modbus TCP/IP标准
应用层	SCADA软件、云平台	数据存储、分析、报警	支持历史趋势查询与报表生成

1.2 系统拓扑

• 小型系统（纯水槽数量＜10）：采用星型拓扑，传感器直接接入多参数分析仪，数据通过RS485总线传输至本地监控站；
• 大型系统（纯水槽数量≥10）：采用环形拓扑，传感器通过无线LoRa模块组网，数据经边缘计算网关聚合后上传至云平台。

二、传感器选型与安装规范

2.1 PH电极选型

• 膜材料：
  • 常规纯水：选用普通玻璃膜电极（响应时间＜30s，精度±0.02pH）；
  • 高纯水（电阻率＞10MΩ·cm）：采用低阻抗玻璃膜电极（阻抗＜50MΩ），减少测量噪声。
• 参比系统：
  • 长寿命场景：选用凝胶型参比电极（电解液为3mol/L KCl，寿命＞2年）；
  • 高温环境（如CIP清洗）：采用双参比电极结构，避免温度冲击导致的液接界堵塞。

2.2 电导率传感器选型

• 量程适配：
  • 超纯水（电导率＜1μS/cm）：选用四极电极（量程0.01-20μS/cm，精度±1%）；
  • 常规纯水（电导率1-100μS/cm）：采用二极电极（量程1-1000μS/cm，精度±0.5%）。
• 温度补偿：内置Pt1000温度传感器，补偿算法需符合ASTM D1125标准，温度系数修正范围-10℃至80℃。

2.3 安装位置与注意事项

• PH电极：
  • 垂直插入纯水槽中部，深度为电极长度的2/3，避免表面气泡干扰；
  • 远离进出水口、搅拌器及化学药剂投加点，与容器壁保持≥10cm距离。
• 电导率传感器：
  • 安装于纯水槽回流管路，确保水流速度0.5-1.5m/s，避免沉积物覆盖电极；
  • 传感器法兰与管路同轴度误差≤0.5mm，螺栓紧固力矩控制在20N·m～25N·m。

三、数据采集与处理技术

3.1 信号调理与A/D转换

• PH信号：
  • 通过高输入阻抗运算放大器（阻抗＞10¹²Ω）调理，避免电极极化误差；
  • A/D转换分辨率≥16位，采样频率1Hz，确保捕捉快速pH波动（如CO₂溶解导致的pH变化）。
• 电导率信号：
  • 采用交流激励法（频率1kHz），消除电极极化效应；
  • 信号经带通滤波器（截止频率500Hz）处理，抑制工频干扰。

3.2 数据校准与异常检测

• 校准周期：
  • PH电极：每2周用标准缓冲液（pH 4.01、7.00、10.01）三点校准；
  • 电导率传感器：每月用标准溶液（如0.01μS/cm、1μS/cm、10μS/cm）校准。
• 异常检测：
  • PH值突变（如ΔpH＞0.2/min）时触发报警，并联动纯水制备系统调整加药量；
  • 电导率持续上升（如＞0.05μS/cm/h）时，启动反渗透膜清洗程序。

四、通信传输与数据展示

4.1 传输协议与网络配置

• 有线传输：
  • RS485总线：最大传输距离1200m，支持32个节点，采用CRC-16校验确保数据完整性；
  • 以太网：符合IEEE 802.3标准，数据包丢失率＜0.1%。
• 无线传输：
  • LoRa模块：工作频段470-510MHz，空旷环境传输距离＞3km，数据速率0.3-50kbps；
  • 4G路由器：作为备用链路，APN专网接入，保障关键数据传输可靠性。

4.2 数据展示与报警

• 本地监控站：
  • 采用SCADA软件（如WinCC、iFix），实时显示PH、电导率趋势曲线，支持历史数据查询与报表导出；
  • 报警阈值可配置（如PH＜5.5或＞7.5，电导率＞0.1μS/cm），报警方式包括声光提示、短信通知。
• 云平台：
  • 部署于AWS、Azure等公有云，支持多纯水槽数据集中管理；
  • 提供API接口，可与MES、ERP系统集成，实现水质数据与生产流程的联动控制。

五、维护规范与故障处理

5.1 日常维护

• 巡检周期：每班次检查传感器膜片是否破损、电缆连接是否松动；
• 清洗计划：
  • PH电极：每周用软毛刷清洗玻璃膜片，高纯水场景每2天用保护液（3mol/L KCl）浸泡；
  • 电导率传感器：每月用0.1mol/L HCl溶液循环清洗，去除电极表面金属沉积物。
• 存储条件：长期不用时，PH电极需浸泡在保护液，电导率传感器需密封干燥保存。

5.2 常见故障与解决方案

故障现象	可能原因	处理措施
PH值漂移	参比电极电解液干涸	补充或更换电解液（3mol/L KCl）
电导率读数异常	电极极化或污染	改用交流激励法，增加清洗频率
数据中断	通信链路故障	检查RS485终端电阻（120Ω），重启无线模块
报警误触发	阈值设置过严	调整报警延时（如30s）与死区范围（如±0.05pH）

5.3 报废与更换标准

• PH电极老化：膜片出现裂纹、变色或阻抗＞200MΩ时需更换；
• 电导率传感器失效：电极极间电阻＞10kΩ或温度补偿误差＞5%时更换；
• 精度超标：校准后误差持续＞0.1pH或＞2%FS且无法调整时报废。

六、结论与行业应用建议

纯水槽PH及电导率在线监控系统的实施需遵循“精准选型-规范安装-智能处理-可靠传输-定期维护”的全流程管理原则：

1. 选型阶段：依据纯水槽工况（如温度、流速、离子浓度）选择传感器类型，优先验证样机在模拟环境中的性能；
2. 安装阶段：确保传感器位置具有代表性且免受机械损伤，参比系统与电极膜片需完全浸入介质；
3. 数据处理阶段：采用高分辨率A/D转换与智能校准算法，结合异常检测逻辑提前干预水质波动；
4. 传输阶段：根据系统规模选择有线或无线传输方案，确保数据实时性与完整性；
5. 维护阶段：制定清洗、校准、巡检计划，结合云平台远程监控功能降低现场维护成本。

通过系统化管理，企业可将纯水槽PH控制精度提升至±0.05pH，电导率测量误差控制在±1%FS以内，为半导体芯片制造、生物制药等高端产业提供可靠的水质保障。
