水中的含氧量如何测试

一、溶解氧检测仪的工作原理

1.1 电化学法（膜电极式）

• 测量原理：基于氧分子透过透气膜（如聚四氟乙烯）与电极发生还原反应，产生与氧浓度成正比的电流信号。
• 核心组件：
  • 阴极（金或银）：催化氧分子还原为氢氧根离子；
  • 阳极（铅）：提供反应所需的电子；
  • 电解液（如KCl溶液）：维持离子传导。
• 响应特性：温度敏感（氧溶解度随温度升高而降低），需通过公式 C=S⋅(1+α⋅(T−T0​))I​ 修正，其中I为电流，S为斜率，α为温度系数，T为实际温度，T₀为校准温度。

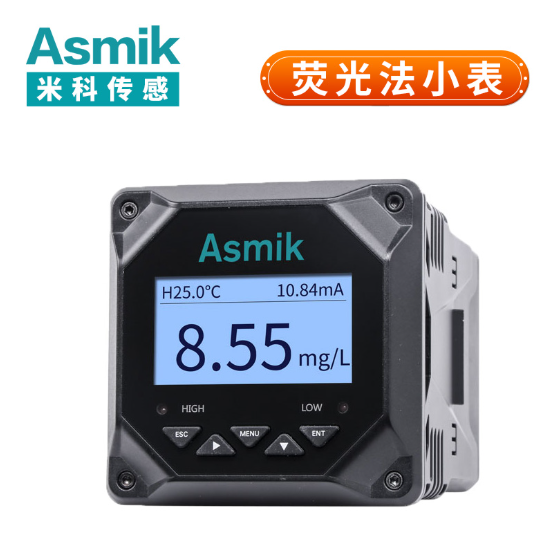

1.2 光学法（荧光式）

• 测量原理：利用氧分子对荧光物质的猝灭效应。蓝光激发荧光涂层（如钌化合物）发光，氧分子接触后缩短发光时间，通过检测相位差计算氧浓度。
• 优势：无需电解液，维护周期长（＞1年），适用于高盐度或腐蚀性水体。
• 响应时间：荧光法响应速度＜30秒，电化学法需60-120秒。

二、设备选型与关键参数

2.1 传感器类型与适用场景

类型	原理	适用场景	典型应用
电化学式	氧还原电流	淡水养殖、污水处理	鱼塘溶氧监测、活性污泥法
荧光式	荧光猝灭效应	海水、工业废水	海洋监测站、化工废水处理
极谱式	氧扩散电流	低溶氧（＜2mg/L）场景	地下水监测、实验室分析

2.2 核心参数匹配

• 量程选择：根据被测水体溶氧范围选择传感器：
  • 淡水养殖：0-20mg/L（饱和溶氧约8-12mg/L）；
  • 污水处理：0-30mg/L（曝气池溶氧需＞2mg/L）；
  • 实验室：0-100%饱和度（精度±1%FS）。
• 温度补偿：优先选择内置温度传感器的型号，支持自动温度补偿（ATC）至25℃。
• 防护等级：户外或潮湿环境需选用IP67防护等级设备。

三、安装规范与操作步骤

3.1 安装位置选择

• 代表性：传感器需置于水流均匀区域，避免死角或局部缺氧区；
• 安全性：远离水泵、曝气机等强振动设备，防止膜片破损；
• 可维护性：预留安装空间，便于定期校准或更换膜片。

3.2 安装步骤（以电化学式为例）

1. 传感器固定：
   • 垂直插入水体，深度为水深的1/2～2/3（避免表面气泡干扰）；
   • 使用不锈钢支架固定，与容器壁保持≥10cm距离。
2. 电缆连接：
   • 屏蔽电缆（如RVVP 2×1.0mm²）长度≤100m，避免信号衰减；
   • 接线盒需具备IP67防护等级，电缆引入口涂抹密封胶（如乐泰577）。
3. 初始化：
   • 通电预热30分钟，确保电解液充分浸润膜片；
   • 输入当地大气压值（用于饱和度计算），海平面标准为101.325kPa。

3.3 特殊水体处理方案

• 高盐度水体（如海水）：
  • 选用抗盐雾腐蚀的钛合金电极；
  • 定期用淡水冲洗传感器，防止盐结晶。
• 含悬浮物水体（如污水）：
  • 安装自清洗装置，定期通入压缩空气反吹膜片；
  • 选用大膜片面积传感器（如φ25mm），提升抗污染能力。
• 低温水体（如地下水）：
  • 传感器加装保温套，维持温度＞5℃；
  • 延长初始化时间至60分钟，确保电解液流动性。

四、校准方法与标准规范

4.1 校准步骤（以两点校准法为例）

1. 准备标准溶液：
   • 零点校准：无氧水（通入氮气至溶氧＜0.1mg/L）；
   • 斜率校准：饱和氧水（25℃下溶氧≈8.4mg/L）。
2. 校准操作：
   • 将传感器浸入无氧水，稳定后调整仪器显示值为0mg/L；
   • 更换为饱和氧水，调整“斜率”或“增益”使显示值与标准值一致；
   • 重复校准三次，取平均值。
3. 验证：用另一浓度标准溶液（如4mg/L）验证校准结果，误差需≤±2%。

4.2 行业标准与周期

• 检定规程：依据JJG 291-2018《溶解氧测定仪检定规程》，首次使用及每年需送检至法定计量机构；
• 校准周期：高频使用场景（如在线监测）每1个月校准一次，实验室设备每3个月校准一次；
• 温度系数校准：对于需精确温度补偿的仪器，每季度用标准温度计验证温度测量准确性。

五、维护策略与故障处理

5.1 日常维护

• 巡检周期：每班次检查传感器膜片是否破损、电缆连接是否松动；
• 清洗计划：
  • 含悬浮物水体：每周用软毛刷清洗膜片表面；
  • 高盐度水体：每2天用淡水冲洗传感器；
  • 电化学式传感器：每月更换电解液（如KCl溶液），避免干涸。
• 存储条件：长期不用时，电化学式传感器膜片需浸泡在保护液（如0.1mol/L Na₂SO₃溶液），荧光式传感器需避光保存。

5.2 常见故障与解决方案

故障现象	可能原因	处理措施
显示值偏低	膜片污染或电解液干涸	清洗膜片，更换电解液
输出波动大	水流不稳定或振动干扰	调整安装位置，加装减振支架
无显示	电源故障或电缆断路	检查24V DC供电，修复电缆断点
温度补偿失效	温度传感器损坏	更换内置温度传感器

5.3 报废与更换标准

• 膜片老化：电化学式传感器膜片出现裂纹或变色时需更换；
• 电解液失效：KCl溶液浑浊或pH值偏离中性时更换；
• 精度超标：校准后误差持续＞5%且无法调整时报废。

六、行业标准与合规性要求

6.1 检测与认证

• 防爆要求：易燃易爆场景（如化工废水处理）需选用ExdIIC T6等级设备，符合GB 3836.1-2010标准；
• 计量许可：贸易结算或安全监测用检测仪需通过CMC认证，并定期送检至省级计量院；
• 环保合规：排放监测用设备需符合HJ 506-2009标准，确保数据用于环保报告。

6.2 安装与验收规范

• 焊接质量：法兰焊缝需通过RT检测，缺陷等级需符合JB/T 4730.2-2005Ⅱ级要求；
• 密封性测试：通入1.5倍设计压力（如设计压力0.5MPa，测试压力0.75MPa），保压30分钟无泄漏；
• 文档要求：安装记录需包含传感器型号、安装位置、校准数据及验收结论，存档备查。

七、结论与行业应用建议

溶解氧检测仪的准确测量需构建“原理适配-精准校准-规范操作-智能维护”全流程体系：

1. 选型阶段：依据水体类型（淡水/海水/污水）、溶氧范围、温度选择传感器类型，优先验证样机在模拟工况下的性能；
2. 安装阶段：确保传感器位置具有代表性且免受机械损伤，电化学式需预留电解液更换通道；
3. 运维阶段：制定清洗、校准、巡检计划，结合智能诊断工具（如膜片污染预警系统）提前干预；
4. 技术升级：关注无线溶解氧检测仪（如LoRaWAN协议）发展，逐步替代有线设备以降低布线成本与维护难度。

通过系统化管理，企业可将溶解氧测量误差控制在±0.2mg/L以内，为生态保护与工业过程控制提供可靠保障。
