混料釜内如何加温度传感器

一、温度传感器类型与混料釜工况适配

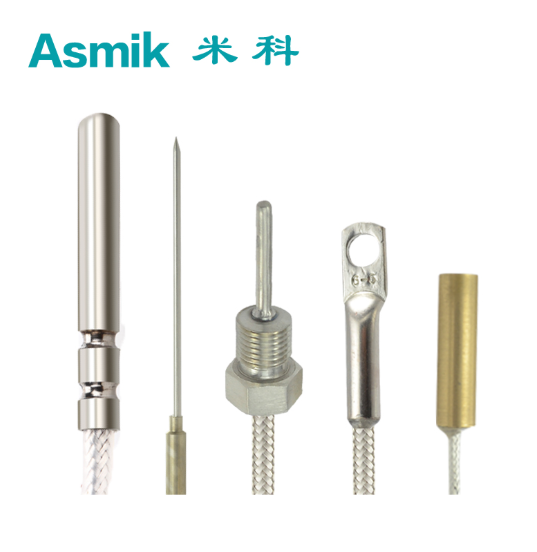

1.1 常见温度传感器类型

类型	原理	适用温度范围	优势
铂电阻（PT100）	电阻随温度线性变化	-200℃～850℃	精度高（±0.1℃），稳定性好
热电偶（K型）	塞贝克效应，电压随温差变化	-200℃～1300℃	响应快（＜1秒），耐高温
双金属温度计	两种金属膨胀系数差异	-80℃～500℃	成本低，无需电源

1.2 工况适配性分析

• 腐蚀性介质（如酸碱溶液）：
  • 优先选用PT100，外壳材质为哈氏合金或PTFE涂层；
  • 避免使用双金属温度计，其金属部件易被腐蚀。
• 高温高压场景（如聚合反应）：
  • 热电偶（K型或R型）可承受＞1000℃温度，但需加装保护套管；
  • 保护套管材质需与釜内介质兼容（如Inconel 600用于强氧化性环境）。
• 低导电性介质（如植物油）：
  • 选用表面热电偶，通过增大接触面积提升测温灵敏度。

二、安装位置选择与优化

2.1 核心原则

• 代表性：传感器需置于能反映釜内整体温度的位置，避免死角或局部过热区；
• 安全性：远离搅拌器、进料口及蒸汽入口，防止机械损伤或流体冲击；
• 可维护性：预留安装空间，便于定期校准或更换。

2.2 典型安装位置

• 顶部插入式：
  • 适用于低粘度介质，传感器从釜顶垂直插入，深度为釜径的1/3～1/2；
  • 优势：安装简便，对流体干扰小。
• 侧壁法兰式：
  • 适用于高温高压场景，传感器通过法兰固定于釜壁，保护套管伸入釜内；
  • 优势：密封性好，可承受高压（＞10MPa）。
• 底部固定式：
  • 适用于高粘度介质（如胶体），传感器固定于釜底，避免介质沉积影响；
  • 优势：测温滞后小，响应速度快。

2.3 特殊工况调整

• 搅拌釜：传感器安装位置需与搅拌桨保持≥200mm距离，或加装防涡流挡板；
• 真空釜：选用全焊接式传感器，避免真空环境下密封件失效；
• 爆炸危险区：传感器及接线盒需符合ExdIIC T6防爆等级，电缆引入装置需具备隔爆功能。

三、安装步骤与防护设计

3.1 安装前准备

• 设备检查：确认传感器量程（如PT100覆盖-50℃～300℃）、精度等级（如A级±0.15℃）与工况匹配；
• 管道清理：用高压水或压缩空气清除釜内焊渣、锈蚀物；
• 标记定位：在釜体上标注安装位置，确保与工艺图纸一致。

3.2 安装步骤（以法兰式为例）

1. 法兰焊接：
   • 将法兰盘焊接于釜体指定位置，焊缝需通过RT（射线检测）确保无缺陷；
   • 法兰密封面粗糙度Ra≤0.8μm，确保与传感器法兰密封性。
2. 传感器固定：
   • 将传感器保护套管插入法兰孔，对称紧固螺栓，分3-4次交叉拧紧至规定扭矩（如M16螺栓扭矩为180N·m）；
   • 保护套管伸入釜内长度需≥100mm，避免介质流动导致测温偏差。
3. 接线与防护：
   • 传感器引线采用耐高温电缆（如AF200型），外径与接线盒孔径匹配；
   • 接线盒需具备IP67防护等级，电缆引入口涂抹密封胶（如乐泰577）。

3.3 防护设计

• 机械防护：搅拌釜传感器加装不锈钢护套，护套壁厚≥3mm；
• 化学防护：腐蚀性介质场景，保护套管内壁镀PTFE涂层，厚度≥0.1mm；
• 热防护：高温釜（＞400℃）传感器引线加装陶瓷纤维套管，外层包裹铝箔反射层。

四、校准与维护策略

4.1 校准方法

• 实验室校准：
  1. 将传感器置于恒温水浴（精度±0.05℃）中；
  2. 记录传感器输出值与标准温度计示值，计算误差：
     误差(℃)=T传感器​−T标准​
  3. 误差需≤±0.5℃（A级PT100标准）。
• 在线校准：
  • 通过釜体预留的校准口插入标准温度计，与传感器同步测量；
  • 校准周期每季度一次，高温高压场景每月一次。

4.2 日常维护

• 巡检周期：每班次检查传感器固定螺栓是否松动，保护套管有无变形；
• 清洗计划：
  • 含颗粒介质：每周用高压水冲洗保护套管；
  • 高粘度介质：每2天通入清洗液（如0.1%表面活性剂）；
• 故障诊断：
  • 输出异常：检查接线是否松动，或传感器是否受潮（绝缘电阻应＞100MΩ）；
  • 响应迟钝：保护套管内壁结垢时，用酸洗液（如5%柠檬酸）浸泡后冲洗。

4.3 报废与更换标准

• 传感器老化：PT100电阻值偏差持续＞0.5Ω时需更换；
• 保护套管损伤：壁厚减薄＞20%或出现裂纹时更换；
• 精度超标：校准后误差持续＞1℃且无法调整时报废。

五、行业标准与合规性要求

5.1 防爆与计量认证

• 防爆要求：爆炸危险区安装的传感器需通过ExdIIC T6认证，符合GB 3836.1-2010标准；
• 计量许可：贸易结算或安全监测用传感器需通过CMC认证，并定期送检至省级计量院；
• 环保合规：排放监测用传感器需符合HJ/T 365-2007标准，确保数据用于环保报告。

5.2 安装与验收规范

• 焊接质量：法兰焊缝需通过RT检测，缺陷等级需符合JB/T 4730.2-2005Ⅱ级要求；
• 密封性测试：通入1.5倍设计压力（如设计压力2MPa，测试压力3MPa），保压30分钟无泄漏；
• 文档要求：安装记录需包含传感器型号、安装位置、校准数据及验收结论，存档备查。

六、结论与行业应用建议

混料釜内温度传感器的集成需构建“类型适配-精准安装-智能维护”全流程管理体系：

1. 选型阶段：依据介质温度、腐蚀性、粘度选择传感器类型与保护套管材质，优先验证样机在模拟工况下的性能；
2. 安装阶段：严格遵循法兰焊接、螺栓紧固、防护设计规范，确保传感器位置具有代表性且免受机械损伤；
3. 运维阶段：制定校准、清洗、巡检计划，结合智能诊断工具（如温度传感器在线监测系统）提前预警故障；
4. 技术升级：关注无线温度传感器（如LoRaWAN协议）发展，逐步替代有线传感器以降低布线成本与维护难度。

通过系统化管理，企业可将混料釜温度测量误差控制在±0.3℃以内，为反应过程控制与产品质量提供可靠保障。
