差压变送器如何通入介质

一、差压变送器的工作原理与介质通入逻辑

1.1 测量原理与介质路径

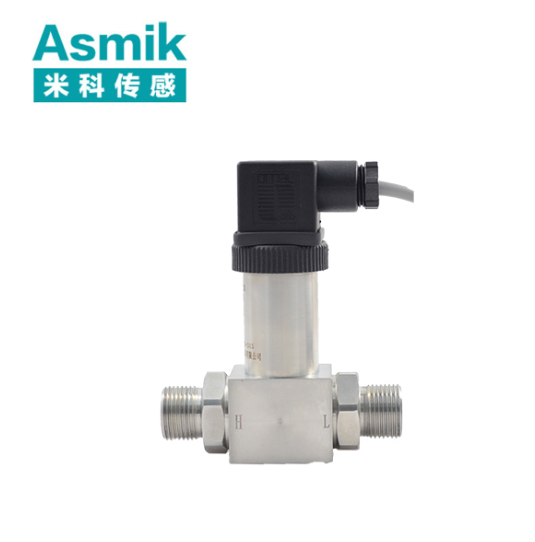

差压变送器基于流体静力学原理，通过高压侧（H）和低压侧（L）引压管将介质压力传递至传感器膜片。其核心公式为：
ΔP=PH​−PL​=ρ⋅g⋅h
其中，ΔP为压差，ρ为介质密度，g为重力加速度，h为液位高度或流速相关参数。介质通入需确保：

• 引压管无泄漏，避免外部空气混入；
• 介质流动稳定，防止涡流或脉动影响测量；
• 传感器膜片与介质直接接触，且材质兼容。

1.2 介质类型与适配性

介质类型	典型场景	特殊要求
液体	储罐液位、管道流量	引压管需充满液体，避免气泡
气体	过滤器压差、风道流量	引压管需干燥，防止冷凝水积聚
蒸汽	锅炉汽包液位、换热器压差	需加装冷凝罐，平衡温度差异

二、引压管设计与介质通入路径

2.1 引压管配置规范

• 长度控制：引压管总长≤50m，水平段需有1:100坡度，防止介质滞留。
• 材质选择：
  • 腐蚀性介质（如酸碱）：选用PTFE或PVDF材质；
  • 高温介质（＞200℃）：采用不锈钢316L并加装保温层；
  • 低温介质（＜-40℃）：使用铜管或低温专用塑料管。
• 连接方式：
  • 法兰连接：适用于高压（＞16MPa）或大口径管道；
  • 螺纹连接：适用于低压（＜4MPa）场景，需涂抹密封胶（如乐泰577）。

2.2 特殊介质处理方案

• 高粘度介质（如重油）：
  • 引压管内径≥10mm，减少堵塞风险；
  • 安装自清洗装置，定期通入压缩空气反吹。
• 含固体颗粒介质（如矿浆）：
  • 引压管入口加装滤网（孔径≤1mm）；
  • 选用耐磨材质（如哈氏合金）。
• 易结晶介质（如盐水）：
  • 引压管伴热（电热带或蒸汽），维持温度＞介质结晶点5℃；
  • 定期用蒸汽或热水冲洗。

三、安装规范与操作步骤

3.1 安装前准备

• 设备检查：确认变送器量程、精度等级（如0.5%FS）与介质参数匹配；
• 管道清理：用高压水或压缩空气清除管道内焊渣、锈蚀物；
• 标记定位：在管道上标注高压侧（H）和低压侧（L）引压口，遵循“上进下出”原则（液位测量时H侧在上）。

3.2 安装步骤

1. 引压管焊接/连接：
   • 法兰连接：对称紧固螺栓，分3-4次交叉拧紧至规定扭矩；
   • 螺纹连接：缠绕生料带（2-3圈），避免过量导致堵塞。
2. 变送器固定：
   • 垂直安装于无振动支架，与地面夹角≤5°；
   • 高压侧（H）引压管连接至变送器正压室，低压侧（L）连接至负压室。
3. 介质填充与排气：
   • 打开引压管截止阀，缓慢通入介质；
   • 轻敲引压管，释放残留气泡；
   • 观察变送器零点，若偏差＞2%需重新排气。

3.3 环境干扰控制

• 温度影响：
  • 蒸汽场景：在引压管高压侧（H）加装冷凝罐，平衡两侧温度；
  • 低温场景：引压管包裹保温棉，厚度≥20mm。
• 振动影响：
  • 邻近泵或压缩机的变送器需加装橡胶减振垫；
  • 引压管采用U型弯或金属软管吸收振动。

四、维护策略与故障处理

4.1 日常维护

• 巡检周期：每班次检查引压管是否泄漏、堵塞或变形；
• 清洗计划：
  • 含颗粒介质：每周冲洗引压管；
  • 高粘度介质：每2天通入清洗液（如0.1%表面活性剂）；
  • 蒸汽场景：每月排放冷凝罐积水。
• 校准验证：每季度用标准压力源（如0.4级精密压力计）校准零点与量程，误差需≤0.5%FS。

4.2 常见故障与解决方案

故障现象	可能原因	处理措施
输出波动大	引压管有气泡或脉动	重新排气，加装阻尼器
零点漂移	膜片污染或温度变化	清洗膜片，重新校准
无输出信号	电源故障或引压管堵塞	检查24V DC供电，疏通引压管
显示值偏低	正压室泄漏或负压室堵塞	紧固法兰螺栓，反吹负压室

4.3 报废与更换标准

• 膜片损伤：划痕深度＞0.1mm或腐蚀穿孔时需更换；
• 引压管老化：塑料管出现裂纹或金属管壁厚减薄＞20%时更换；
• 精度超标：校准后误差持续＞1%FS且无法调整时报废。

五、行业标准与合规性要求

5.1 检测与认证

• 防爆要求：易燃易爆场景需选用ExdIIC T6等级变送器，符合GB 3836.1-2010标准；
• 计量许可：贸易结算用差压变送器需通过CMC认证，并定期送检至省级计量院；
• 环保合规：排放监测用变送器需符合HJ/T 365-2007标准，确保数据用于环保报告。

5.2 安装与验收规范

• 直管段要求：
  • 流量测量：上游需≥10D直管段，下游≥5D；
  • 液位测量：储罐进出口需远离引压口，避免液流扰动。
• 验收测试：
  • 水压试验：通入1.5倍量程压力，保压30分钟无泄漏；
  • 气密性测试：通入0.1MPa氮气，保压1小时压力下降≤0.5%。

六、结论与行业应用建议

差压变送器通入介质需构建“原理适配-规范安装-智能维护”全流程管理体系：

1. 选型阶段：依据介质类型（液体/气体/蒸汽）、压力、温度选择引压管材质与连接方式，优先验证样机在模拟工况下的性能；
2. 安装阶段：严格遵循引压管坡度、排气、减振规范，确保膜片与介质充分接触；
3. 运维阶段：制定清洗、校准、巡检计划，结合智能诊断工具（如引压管压力监测系统）提前预警故障；
4. 技术升级：关注数字式差压变送器发展，集成物联网功能实现远程参数调整与预测性维护。

通过系统化管理，企业可将差压变送器测量误差控制在±0.5%FS以内，为生产过程控制与能源管理提供可靠数据支撑。
