消防泵房金属转子流量计如何选择

一、金属管浮子流量计的技术原理与核心优势

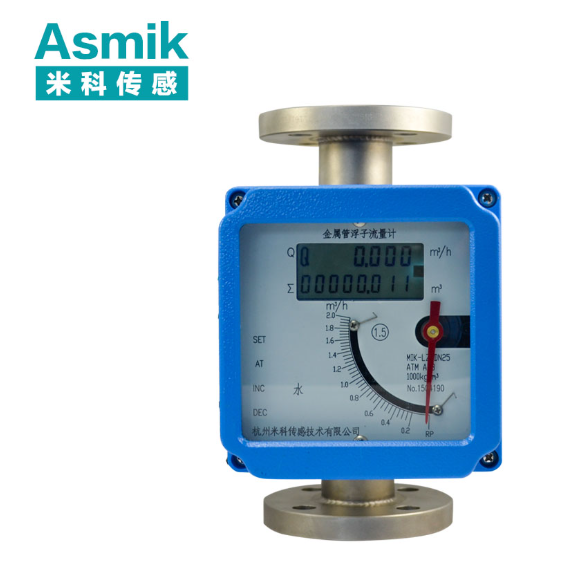

金属管浮子流量计基于浮子平衡原理：流体流经锥形测量管时，浮子受流体动压与重力平衡，在锥形管中上升至与流量对应的位置，通过磁耦合或机械传动将位移转换为流量信号。其技术特性使其成为消防泵房流量测量的理想选择：

1. 测量原理
   • 浮子受力平衡方程：F动压​=F重力​
     （动压力由流体流速决定，重力由浮子质量与密度决定）
   • 流量计算公式：Q=k⋅h
     （k为仪表常数，h为浮子位移高度）
2. 核心优势
   • 耐高压：可承受40MPa以上压力（需选择高压型锥形管）
   • 抗振动：浮子与导杆间隙设计可抑制机械振动干扰
   • 直观读数：刻度盘直接显示流量值，无需外部电源（适用于紧急场景）

二、消防泵房金属管浮子流量计的选型要素与决策模型

（一）介质特性适配

1. 流体类型
   • 清水：常规浮子材质（304不锈钢）即可满足需求
   • 泡沫液：需选择耐腐蚀材质（如哈氏合金C-276）与特殊涂层（如聚四氟乙烯）
2. 流量范围
   • 覆盖消防泵额定流量（通常为10-200L/s）并预留20%余量
   • 示例：泵额定流量50L/s时，选择量程0-60L/s的流量计
3. 压力等级
   • 匹配消防泵出口压力（通常为0.6-1.6MPa）
   • 高层建筑需考虑静水压力（如100m建筑静压≈1.0MPa）

（二）管道参数匹配

1. 口径选择
   • 流量计口径需与管道直径一致（允许±1档偏差）
   • 示例：DN150管道可选DN150或DN200流量计（需调整仪表常数）
2. 直管段要求
   • 上游直管段≥5DN，下游直管段≥3DN（DN为管道直径）
   • 若空间受限，可选用整流器或选择缩径型流量计

（三）输出信号与显示方式

1. 信号类型
   • 机械指针式：无需电源，适用于紧急断电场景
   • 4-20mA输出：适配消防控制室监控系统（如火灾自动报警系统）
   • 数字输出：RS485（支持Modbus协议）或无线传输（LoRaWAN/4G）
2. 显示方式
   • 本地显示：高亮度LED屏（可视距离≥5m）
   • 远程显示：通过物联网平台实时推送数据至手机APP

（四）环境适应性

1. 防护等级
   • 泵房内安装：IP54（防尘防溅）
   • 户外安装：IP68（适应雨水浸泡）
2. 防爆认证
   • 燃气管道附近安装时需选择Ex d IIC T6防爆等级

三、金属管浮子流量计的安装规范与关键细节

（一）安装位置规划

1. 关键监测点
   • 泵出口主管道：监测总供水量（如消防泵出口）
   • 分区支管道：控制各防火分区供水量（如高层建筑每层支管）
2. 安装方向
   • 流量计箭头方向与水流方向一致
   • 浮子位移方向垂直于地面（避免倾斜导致卡滞）

（二）安装步骤

1. 管道准备
   • 关闭目标管段前后阀门，通过排水阀排空管道内水
   • 使用磁力钻在管道顶部开孔（孔径与流量计接口匹配，如M20×1.5）
2. 流量计固定
   • 在流量计法兰与管道法兰间加装石墨密封垫片（厚度≥3mm）
   • 均匀紧固螺栓（扭矩值参考说明书，通常为50-70N·m）
3. 信号接线
   • 电源线（24V DC）与信号线（4-20mA）分开布线，距离高压电缆≥0.5m
   • 屏蔽层单端接地（接地电阻<10Ω），避免电磁干扰

（三）环境防护

1. 防冻处理
   • 北方地区需在流量计外部加装保温层（如橡塑海绵，厚度≥20mm）
   • 极端低温场景（-20℃以下）可配置电伴热带（功率密度50W/m）
2. 防振措施
   • 泵房内安装时，在流量计底部加装橡胶减震垫（邵氏硬度60±5）
   • 管道振动超标（>0.1g）时，需配置抗震支架（间距≤2m）

四、校准与维护：精度保障与寿命延长

（一）校准步骤

1. 实流校准
   • 采用标准流量计（如超声波流量计）进行现场校准
   • 校准点需覆盖量程的20%、50%、80%（如量程0-60L/s时，校准12L/s、30L/s、48L/s）
   • 校准周期：每12个月校准一次（高腐蚀场景每6个月校准一次）
2. 零点校准
   • 管道无流量状态下，调整浮子位置至零点标记（通过调节螺钉）

（二）日常维护

1. 清洁与检查
   • 每季度用软布擦拭锥形管内壁，避免水垢或杂质附着
   • 检查浮子是否卡滞（手动轻推浮子应能自由移动）
2. 故障排查
   • 信号跳变：检查接线是否松动或屏蔽层破损
   • 读数异常：验证锥形管是否变形（如通过内径千分尺测量）

五、典型应用场景与技术方案

（一）高层建筑消防泵房

需求痛点：

• 静水压力大（如100m建筑静压≈1.0MPa）
• 需分区控制供水量（如每层支管流量≤5L/s）

解决方案：

1. 流量计选型
   • 量程：0-10L/s（覆盖支管流量）
   • 材质：316L不锈钢（耐氯离子腐蚀）
   • 输出：4-20mA+RS485（双通道备份）
2. 安装策略
   • 在每层支管入口安装流量计（共20层需40台）
   • 信号接入消防控制室，联动电磁阀控制供水量

效果：

• 某高层建筑实践显示，分区供水量控制精度从±2L/s提升至±0.5L/s，超压报警次数减少80%

（二）化工企业消防泵房

需求痛点：

• 流体含腐蚀性物质（如酸碱溶液）
• 需抵抗管道振动（如泵启动时）

解决方案：

1. 流量计选型
   • 材质：哈氏合金C-276（耐腐蚀）
   • 结构：铠装型（抗机械应力）
   • 输出：RS485（支持Modbus协议）
2. 安装策略
   • 流量计布置在泵出口止回阀后（距离止回阀≥3DN）
   • 信号接入DCS系统，实现流量-压力闭环控制

效果：

• 某化工企业实践显示，流量计使用寿命从3年延长至8年，维护成本降低60%

（三）数据中心消防泵房

需求痛点：

• 需极高可靠性（如7×24小时连续监测）
• 空间狭小（如模块化泵房）

解决方案：

1. 流量计选型
   • 结构：紧凑型（长度<300mm）
   • 显示：高亮度LED屏（可视距离≥5m）
   • 输出：无线传输（支持NB-IoT协议）
2. 安装策略
   • 流量计嵌入泵组一体化底座（节省安装空间）
   • 数据实时上传至云平台，通过手机APP远程监控

效果：

• 某数据中心实践显示，流量监测响应时间从10秒缩短至1秒，故障预警准确率达99%

六、未来技术发展趋势

1. 材料创新
   • 陶瓷锥形管使耐磨损性能提升5倍，适用于含砂量高的水质场景
   • 石墨烯涂层浮子灵敏度提升30%，信号稳定性增强
2. 智能诊断
   • 通过流量波动谱分析预测管道堵塞，提前24小时预警
   • 集成AI算法，自动识别空管、气泡等异常状态
3. 无线化集成
   • 流量计与压力传感器、液位开关通过5G网络实现数据融合
   • 边缘计算节点实时计算消防管网水力模型，预警超压风险

结语
消防泵房金属管浮子流量计的选择需遵循“介质适配-规范安装-定期校准”的全流程管理。通过科学选型（如匹配材质、量程）、严格的安装与维护规范，可显著提升流量数据的可靠性与设备寿命。未来，材料创新与智能诊断技术将进一步拓展其应用边界，为消防系统安全提供更高效的技术保障。
