烘烤箱温度如何测试：引线式温度传感器的技术适配与全流程管理

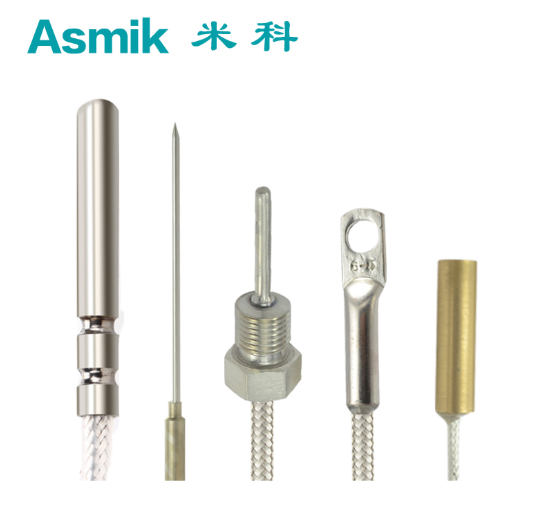

一、引线式温度传感器的技术原理与分类

引线式温度传感器基于热电效应或电阻-温度关系实现温度测量，主流技术分为两类：

（一）热电偶型传感器

1. 工作原理
   由两种不同材料的导体（如K型：镍铬-镍硅）组成闭合回路，当两端温度不同时产生热电动势（塞贝克效应）。电动势大小与温度差成正比。
   • 优势：测温范围宽（-200℃~1300℃）、响应速度快（<1秒）
   • 局限：需冷端补偿（消除环境温度影响）、精度较低（±1℃~±2℃）
2. 典型应用
   高温烘箱（如300℃以上）、快速温度变化场景（如热冲击试验）

（二）热电阻型传感器

1. 工作原理
   利用金属电阻随温度变化的特性（如PT100：铂电阻，0℃时阻值100Ω）。电阻变化与温度呈近似线性关系（Rt​=R0​(1+αt)）。
   • 优势：精度高（±0.1℃~±0.3℃）、稳定性好（年漂移量<0.05℃）
   • 局限：测温范围较窄（-200℃~850℃）、响应速度慢（>3秒）
2. 典型应用
   精密烘箱（如药品干燥）、长期温度监控场景（如材料老化试验）

二、引线式温度传感器的选型要素与决策模型

（一）核心选型参数

1. 测温范围
   • 覆盖烘烤箱工作温度（如食品烘箱50℃~250℃，工业热处理300℃~1200℃）
   • 示例：高温马弗炉需选择B型热电偶（测温上限1800℃）
2. 精度要求
   • 食品加工（如面包烘焙）：精度±1℃
   • 实验室研究（如材料退火）：精度±0.1℃
3. 响应时间
   • 动态监测（如快速升温阶段）：需选择T90<3秒的传感器
   • 稳态监测（如恒温保持阶段）：T90<10秒即可满足需求
4. 环境适应性
   • 高温场景（>500℃）：需选择陶瓷护套或矿物绝缘电缆
   • 振动场景（如振动试验箱）：需选择铠装传感器（抗机械应力）
   • 腐蚀场景（如化工烘箱）：需选择哈氏合金或聚四氟乙烯护套

（二）输出信号与线缆选择

1. 信号类型
   • 模拟输出：4-20mA（适配PLC/DCS系统）
   • 数字输出：RS485（支持Modbus协议）或无线传输（LoRaWAN/4G）
2. 线缆要求
   • 补偿导线：匹配热电偶分度号（如K型热电偶需使用KC型补偿导线）
   • 屏蔽电缆：抑制电磁干扰（如变频器附近需使用双绞屏蔽线）

三、引线式温度传感器的安装规范与关键细节

（一）安装位置规划

1. 关键监测点
   • 工作室中心：监测平均温度（如食品烘箱层架中心）
   • 加热元件附近：监控热源分布（如红外加热管表面）
   • 排气口：评估热风循环效率（如热风循环烘箱）
2. 安装方向
   • 传感器感温端需完全插入被测区域（插入深度≥50mm）
   • 避免安装在死角或气流短路位置（如靠近门缝或风机）

（二）安装步骤

1. 开孔与固定
   • 在烘烤箱壁开孔（孔径与传感器直径匹配，如M8×1.0螺纹孔）
   • 使用耐高温密封胶（如道康宁732）固定传感器，确保IP65防护等级
2. 接线与屏蔽
   • 补偿导线与显示仪表采用松脱式端子连接（接触电阻<0.1Ω）
   • 屏蔽层单端接地（接地电阻<10Ω），避免接地环路干扰

（三）环境防护

1. 高温防护
   • 传感器护套与烘烤箱壁接触部位加装陶瓷纤维隔热层（厚度≥10mm）
   • 极端高温场景（>800℃）需配置水冷套管（循环水流量≥1L/min）
2. 振动防护
   • 振动试验箱内安装时，在传感器尾部加装橡胶减震环（邵氏硬度70±5）
   • 管道振动超标（>0.2g）时，需配置抗震支架（间距≤1m）

四、校准与维护：精度保障与寿命延长

（一）校准步骤

1. 零点校准
   • 将传感器置于冰水混合物（0℃）中，调整显示仪表读数为0℃（允许误差±0.1℃）
   • 示例：PT100传感器在0℃时阻值需为100.00Ω（±0.02Ω）
2. 量程校准
   • 使用标准温度源（如干井炉）施加量程上限温度（如250℃），调整显示仪表读数与标准值一致（允许误差±0.5℃）
   • 校准周期：每12个月校准一次（高腐蚀场景每6个月校准一次）

（二）日常维护

1. 清洁与检查
   • 每季度用软布擦拭传感器表面，避免积灰或油污附着
   • 检查密封胶是否老化（如出现裂纹需重新涂抹）
2. 故障排查
   • 信号跳变：检查接线是否松动或屏蔽层破损
   • 读数异常：验证传感器是否氧化（如热电偶接头变黑需更换）

五、典型应用场景与技术方案

（一）食品加工烘箱

需求痛点：

• 温度均匀性要求高（如面包烘焙需层架温差<2℃）
• 需符合食品安全标准（如FDA认证）

解决方案：

1. 传感器选型
   • 类型：PT100热电阻（精度±0.1℃）
   • 护套：食品级316L不锈钢（表面粗糙度Ra<0.8μm）
   • 输出：4-20mA+RS485（双通道备份）
2. 安装策略
   • 在层架中心及四角布置传感器（共5点）
   • 数据实时上传至温控系统，动态调整加热功率

效果：

• 某烘焙企业实践显示，层架温差从±5℃降至±1℃，产品合格率提升30%

（二）工业热处理烘箱

需求痛点：

• 温度控制精度高（如金属退火需±2℃）
• 需抵抗高温氧化（如1000℃以上）

解决方案：

1. 传感器选型
   • 类型：B型热电偶（测温上限1800℃）
   • 护套：陶瓷纤维绝缘层+哈氏合金外壳
   • 输出：RS485（支持Modbus协议）
2. 安装策略
   • 传感器插入工件堆垛中心（深度≥200mm）
   • 信号接入PID控制器，实现温度-功率闭环控制

效果：

• 某热处理厂实践显示，温度控制精度从±10℃提升至±2℃，工件硬度标准差降低50%

（三）实验室环境烘箱

需求痛点：

• 温度稳定性要求高（如药物稳定性试验需±0.5℃）
• 需长期记录数据（如72小时连续监测）

解决方案：

1. 传感器选型
   • 类型：PT1000热电阻（灵敏度更高，0℃时阻值1000Ω）
   • 护套：聚四氟乙烯（耐化学腐蚀）
   • 输出：无线传输（支持Wi-Fi/蓝牙）
2. 安装策略
   • 传感器布置在工作室后部（远离门和风机）
   • 配置数据记录仪，存储间隔可调（1秒~1小时）

效果：

• 某药企实践显示，温度波动范围从±1.5℃降至±0.3℃，试验数据重现性提升40%

六、未来技术发展趋势

1. 材料创新
   • 石墨烯热电阻使测温灵敏度提升5倍，响应时间缩短至0.5秒。
   • 陶瓷热电偶耐高温性能提升至2000℃，适用于超高温场景。
2. 智能诊断
   • 通过温度波动谱分析预测传感器老化，提前6个月预警。
   • 集成AI算法，自动识别空载、热辐射干扰等异常状态。
3. 无线化集成
   • 温度传感器与湿度、气压传感器通过5G网络实现数据融合。
   • 边缘计算节点实时计算热处理工艺参数，预警超温风险。

结语
烘烤箱温度测试需建立“传感器选型-规范安装-定期校准”的全流程管理体系。引线式温度传感器凭借耐高温、抗干扰、易集成等优势，成为温度测量的核心设备。通过科学选择测温原理（热电偶/热电阻）、匹配环境适应性（高温/振动/腐蚀），并结合严格的安装与维护规范，可显著提升温度数据的可靠性与工艺控制精度。建议根据烘烤箱类型（食品/工业/实验室）构建差异化测试方案，并利用智能诊断技术实现预防性维护，为产品质量与工艺安全提供技术保障。
