供水管网如何安装压力传感器：压力变送器的技术适配与全流程管理

一、安装前准备：技术适配与环境评估

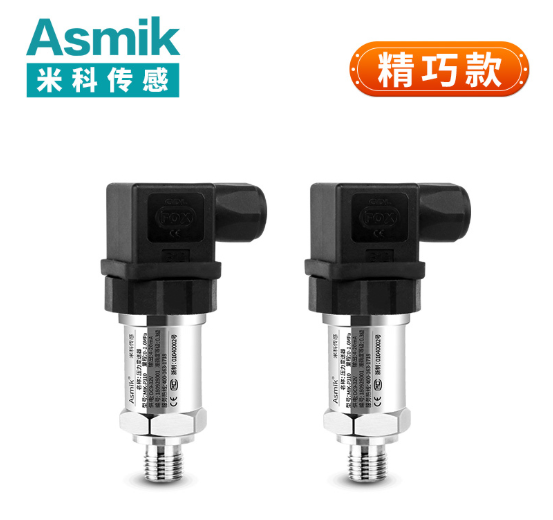

（一）设备选型与参数匹配

1. 量程选择
   • 压力变送器量程需覆盖管网压力波动范围（通常为0-1.6MPa），并预留20%余量（如管网最大压力1.2MPa时，选择量程0-1.6MPa）。
   • 示例：居民区供水管网（压力0.2-0.6MPa）可选量程0-1.0MPa变送器。
2. 输出信号
   • 模拟输出：4-20mA（适配PLC/DCS系统）
   • 数字输出：RS485（支持Modbus协议）或无线传输（LoRaWAN/4G）
3. 环境适应性
   • 防护等级：IP68（适应户外埋地安装）
   • 温度范围：-20℃~85℃（需匹配传感器耐温等级）
   • 防爆认证：燃气管道等易燃易爆场景需选择Ex d IIC T6防爆等级

（二）安装位置规划

1. 关键监测点
   • 管网末端：监测最低服务压力（如居民区入口）
   • 泵站出口：控制水泵启停与调速
   • 阀门前后：评估水锤效应与阀门内漏
2. 安装方向
   • 压力接口需垂直于管道轴线（避免介质冲击导致测量偏差）
   • 传感器外壳箭头方向与水流方向一致
3. 空间要求
   • 上游直管段≥5DN，下游直管段≥3DN（DN为管道直径）
   • 安装位置需便于日常维护（如距离地面≥0.5m）

二、安装步骤：规范操作与关键细节

（一）管道准备

1. 停水作业
   • 关闭目标管段前后阀门，通过排水阀排空管道内水（残留压力需≤0.1MPa）。
   • 示例：DN200管道排水时间约15分钟（管道长度30m）。
2. 开孔与焊接
   • 使用磁力钻在管道顶部开孔（孔径与变送器接口匹配，如M20×1.5）。
   • 采用氩弧焊焊接压力接口（焊缝高度≥3mm，无气孔、裂纹缺陷）。

（二）传感器安装

1. 密封与固定
   • 在压力接口螺纹处涂抹高温密封胶（如乐泰577），旋入变送器并紧固（扭矩值参考说明书，通常为20-30N·m）。
   • 示例：某品牌变送器安装扭矩要求为25N·m（±2N·m）。
2. 接线与屏蔽
   • 电源线（24V DC）与信号线（4-20mA）分开布线，距离高压电缆≥0.5m。
   • 屏蔽层单端接地（接地电阻<10Ω），避免电磁干扰。

（三）环境防护

1. 防冻处理
   • 北方地区需在变送器外部加装保温层（如橡塑海绵，厚度≥20mm）。
   • 极端低温场景（-20℃以下）可配置电伴热带（功率密度50W/m）。
2. 防振措施
   • 泵房内安装时，在变送器底部加装橡胶减震垫（邵氏硬度60±5）。
   • 管道振动超标（>0.1g）时，需配置抗震支架（间距≤2m）。

三、校准与维护：精度保障与寿命延长

（一）校准步骤

1. 零点校准
   • 管道无压力状态下，调整变送器输出为4mA（通过HART协议或手操器）。
   • 示例：某变送器零点校准误差需≤0.1%FS。
2. 量程校准
   • 使用标准压力源（如活塞式压力计）施加量程上限压力（如1.6MPa），调整输出为20mA。
   • 校准周期：每12个月校准一次（高腐蚀场景每6个月校准一次）。

（二）日常维护

1. 清洁与检查
   • 每季度用软布擦拭压力接口，避免藻类或锈蚀物附着。
   • 检查密封胶是否老化（如出现裂纹需重新涂抹）。
2. 故障排查
   • 信号跳变：检查接线是否松动或屏蔽层破损。
   • 读数偏低：验证压力接口是否堵塞（如通过排气阀排空）。

四、典型安装场景与技术方案

（一）居民区供水管网

需求痛点：

• 夜间压力波动大（因用户用水量减少导致）
• 需实时监测最低服务压力（保障居民用水）

解决方案：

1. 变送器选型
   • 量程：0-1.0MPa（覆盖0.2-0.6MPa波动范围）
   • 输出：4-20mA+RS485（双通道备份）
   • 防护等级：IP68（适应户外埋地安装）
2. 安装策略
   • 安装在管网末端（如小区入口处）
   • 配置数据记录仪，存储间隔可调（1分钟~1小时）

效果：

• 某城市供水项目实践显示，压力监测精度从±0.05MPa提升至±0.02MPa，泄漏报警响应时间缩短至5分钟

（二）泵站出口管网

需求痛点：

• 水泵启停导致压力突变（水锤效应）
• 需联动控制水泵频率（节能需求）

解决方案：

1. 变送器选型
   • 量程：0-2.5MPa（覆盖泵出口压力）
   • 输出：RS485（支持Modbus协议）
   • 特殊功能：水锤保护算法（抑制压力突变信号）
2. 安装策略
   • 安装在泵出口止回阀后（距离止回阀≥3DN）
   • 信号接入变频器，实现压力-频率闭环控制

效果：

• 某泵站实践显示，水泵能耗降低18%，管网压力波动范围从±0.3MPa降至±0.1MPa

（三）山区长距离输水管网

需求痛点：

• 管道沿山体敷设，存在负压风险（如停泵时）
• 需监测管网泄漏（地形复杂导致人工巡检困难）

解决方案：

1. 变送器选型
   • 量程：-0.1~2.5MPa（覆盖负压与正压场景）
   • 输出：4G无线传输（支持NB-IoT协议）
   • 防护等级：IP68（适应户外环境）
2. 安装策略
   • 每隔500m安装一台变送器（形成压力梯度监测）
   • 数据实时上传至监控平台，通过压力突变算法识别泄漏

效果：

• 某山区供水工程实践显示，泄漏定位精度从500m提升至50m，抢修时间缩短80%

五、未来技术发展趋势

1. 材料创新
   • 陶瓷压力传感器使耐腐蚀性能提升3倍，适用于海水淡化管网。
   • 石墨烯应变片灵敏度提升50%，信号稳定性增强。
2. 智能诊断
   • 通过压力波动谱分析预测管道堵塞，提前24小时预警。
   • 集成AI算法，自动识别空管、气泡等异常状态。
3. 无线化集成
   • 压力变送器与流量计、水质传感器通过5G网络实现数据融合。
   • 边缘计算节点实时计算管网水力模型，预警超压风险。

结语
供水管网压力变送器的安装需遵循“选型适配-规范安装-定期校准”的全流程管理。通过科学选择量程、输出信号及防护等级，结合严格的管道准备、密封固定及环境防护措施，可显著提升压力数据的可靠性与设备寿命。建议根据管网特性（如居民区/泵站/山区）构建差异化安装方案，并利用智能诊断技术实现预防性维护，为供水安全提供技术保障。
