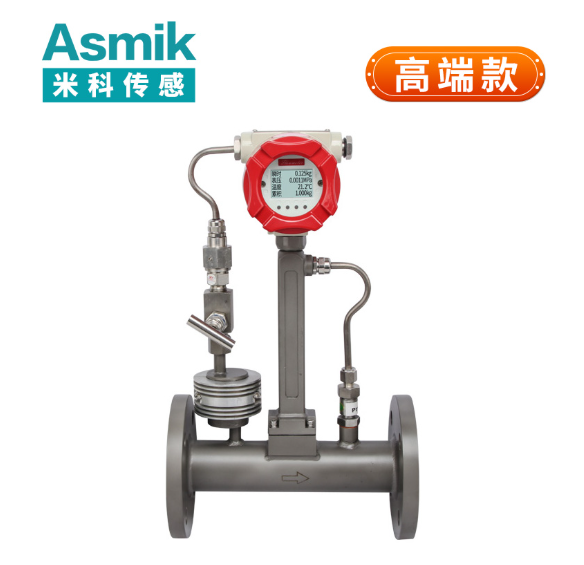

涡街蒸汽流量计是如何测得蒸汽流量的

一、涡街流量计的技术原理与核心结构

涡街流量计的核心原理是“卡门涡街”效应：当蒸汽流经非流线型柱体（如三角柱或T型柱）时，会在柱体两侧交替产生漩涡，漩涡的脱落频率与蒸汽流速成正比。通过检测漩涡频率，即可推导出蒸汽流量。

（一）技术原理公式化表达

1. 漩涡频率公式
   f=dSr⋅v​
   （f为漩涡频率，Sr为斯特劳哈尔数，v为流速，d为柱体特征宽度）
   斯特劳哈尔数（Sr）在雷诺数（Re）为10^4~105时保持恒定（Sr≈0.18~0.22），确保频率与流速的线性关系。

2. 流量计算公式
   Q=4πd2​⋅v⋅p0​p​⋅TT0​​
   （需结合压力、温度补偿将工况流量转换为标况流量，p0​和T0​为标准状态参数）

（二）核心结构组成

1. 发生体（柱体）
   • 材料：316L不锈钢（通用型）、哈氏合金C-276（耐腐蚀型）、陶瓷（耐磨损型）
   • 形状：三角柱（标准型）、T型柱（抗振动型）
2. 传感器
   • 压电式传感器：通过压电晶体检测漩涡产生的压力脉动（灵敏度高，适用于清洁蒸汽）
   • 差压式传感器：通过测量漩涡引起的差压变化（抗干扰能力强，适用于含粉尘蒸汽）
3. 信号处理单元
   • 前置放大器：将微弱信号放大至可处理范围
   • 滤波电路：消除高频噪声与低频干扰
   • 频率计数器：将模拟信号转换为数字频率信号

二、涡街流量计的测量过程与信号转换

涡街流量计的测量过程可分为“涡街生成-信号检测-信号处理-流量计算”四个阶段，具体流程如下：

1. 涡街生成
   • 蒸汽流经发生体时，在柱体后部交替产生漩涡，漩涡脱落频率与流速成正比。
     示例：当蒸汽流速为10m/s时，三角柱发生体的漩涡频率约为200Hz（Sr=0.2）。
2. 信号检测
   • 压电式传感器将漩涡引起的压力脉动转换为电信号（电压幅值通常为1~10mV）。
   • 差压式传感器通过测量漩涡两侧的差压变化（ΔP≈10~100Pa）生成电信号。
3. 信号处理
   • 前置放大器将信号放大至0.1~1V范围。
   • 滤波电路消除50Hz工频干扰与高频噪声（带宽通常为10Hz~1kHz）。
   • 频率计数器将模拟信号转换为数字频率信号（如200Hz对应流速10m/s）。
4. 流量计算
   • 微处理器根据频率信号计算工况流量（Q工况​=k⋅f，k为仪表常数）。
   • 结合压力、温度传感器数据，通过补偿算法转换为标况流量（Q标况​=Q工况​⋅p0​p​⋅TT0​​）。

三、涡街流量计在蒸汽测量中的关键技术适配

蒸汽作为高温高压流体，其测量需解决以下技术难点：

1. 高温适应性
   • 发生体材料：Inconel 625（耐温≤600℃）、陶瓷（耐温≤1200℃）
   • 传感器防护：采用高温胶封装压电元件，防止热老化。
2. 压力补偿
   • 内置压力传感器（量程0~40MPa，精度±0.1%FS），实时修正蒸汽密度对流量的影响。
3. 抗振动干扰
   • T型柱发生体：通过优化柱体形状减少漩涡合并现象，降低振动对频率检测的干扰。
   • 信号处理算法：采用傅里叶变换识别有效频率，抑制机械振动引起的噪声。

四、典型应用场景与选型实例

（一）工业蒸汽贸易结算

需求痛点：

• 需符合GB/T 32224-2015标准，计量误差需≤±2%
• 蒸汽负荷波动大（昼夜差异可达50%）

解决方案：

1. 涡街流量计选型
   • 发生体：T型柱（抗振动性能优于三角柱）
   • 传感器：差压式（抗粉尘干扰）
   • 防护等级：IP68（适应户外环境）
2. 工艺优化
   • 配置数据记录仪，存储间隔可调（1秒~1小时）
   • 流量数据实时上传至能源管理平台，支持阶梯计价

效果：

• 某热力公司实践显示，计量纠纷率从15%降至2%，年节省校准费用30万元

（二）化工生产过程控制

需求痛点：

• 蒸汽含粉尘（如PM2.5浓度>50mg/m³）
• 需抵抗管道振动（如汽轮机入口管道）

解决方案：

1. 涡街流量计选型
   • 发生体：陶瓷柱体（耐磨损、耐高温）
   • 自清洁功能：每4小时启动压缩空气反吹
   • 输出：RS485（支持环保部门数据直传）
2. 工艺优化
   • 配置粉尘过滤器（过滤精度<2μm）
   • 流量数据与CEMS系统联动，控制脱硫脱硝剂投加量

效果：

• 某电厂实践显示，蒸汽流量测量误差从±12%降至±5%，脱硫剂用量减少18%

五、设备安装与维护规范

1. 安装要求
   • 传感器方向：水平或垂直安装，流向标记与实际一致
   • 直管段要求：上游≥10DN，下游≥5DN（DN为管道直径）
   • 接地：传感器外壳需单独接地（接地电阻<10Ω）
2. 校准步骤
   • 实流校准：采用标准流量计（如临界流文丘里喷嘴）进行现场校准
   • 校准周期：每24个月校准一次（高粉尘场景每12个月校准一次）
3. 故障排查
   • 信号跳变：检查发生体是否被污物覆盖（需清洗）
   • 读数偏低：验证压力传感器是否故障（如压力值异常）

六、未来技术发展趋势

1. 材料创新
   • 陶瓷发生体使涡街流量计耐磨损性能提升5倍，适用于含砂量高的蒸汽场景
   • 石墨烯压电传感器灵敏度提升30%，信号稳定性增强
2. 智能诊断
   • 通过发生体振动谱分析预测污物附着，提前3个月预警
   • 集成AI算法，自动识别空管、气泡等异常状态
3. 无线化集成
   • 涡街流量计与温压传感器通过5G网络实现数据融合
   • 边缘计算节点实时计算标况流量（考虑温度、压力修正），预警超标风险

结语
涡街蒸汽流量计通过“卡门涡街”原理与信号处理技术，实现了蒸汽流量的精准测量。其核心优势在于无移动部件、耐高压、宽量程比，适用于工业贸易结算、过程控制等场景。通过科学选型（如匹配发生体材料、输出信号）、规范安装（如保证直管段）及定期校准（如实流校准），可显著提升流量数据的可靠性与应用价值。未来，材料创新与智能诊断技术将进一步拓展其应用边界，为工业蒸汽测量提供更高效的解决方案。
