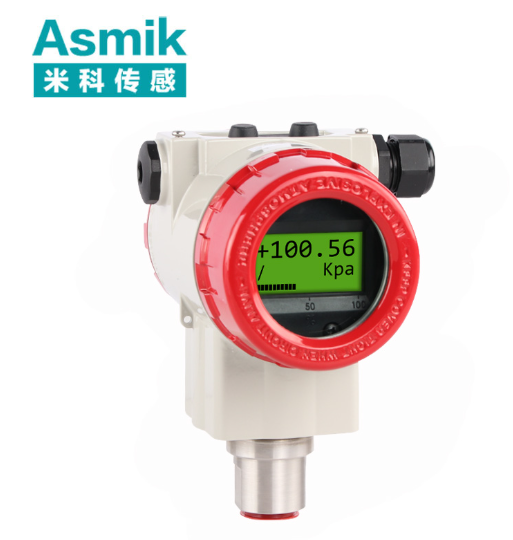

数显压力传感器JF-1.6MPa

一、数显压力传感器的工作原理与技术特性

1. 核心原理：压阻效应与数字化处理

数显压力传感器采用压阻式传感技术，通过膜片形变转换为电信号，并结合数字化处理实现精准测量与本地显示：

• 压阻效应：压力作用于膜片，导致压阻元件电阻变化，经惠斯通电桥转换为电压信号。
• 信号处理：电压信号通过放大、滤波及ADC转换，输出标准4-20mA电流或RS485数字信号，同时驱动LCD显示屏实时显示压力值。

技术特性：

• 量程范围：0-1.6MPa（中高压场景），覆盖液体、气体及蒸汽压力测量。
• 输出信号：支持4-20mA（两线制）或RS485（Modbus-RTU），传输距离分别达1000米及1200米。
• 供电要求：DC24V直流供电，兼容工业现场常见电源规格。
• 精度等级：±0.5%FS（标准型），满足一般工业计量需求。
• 防护等级：IP65（防尘防水），可选防爆型（Ex d IIC T6），适应户外或危险环境。
• 显示功能：内置LCD显示屏，实时显示压力值（单位可选MPa/bar/psi），支持背光功能。

2. 结构创新与适用场景

• 紧凑设计：G1/2A螺纹连接或法兰连接（DN25），适配中小型设备安装需求。
• 材质选择：膜片默认316L不锈钢，可选哈氏合金或陶瓷应对腐蚀性介质。
• 环境适应性：工作温度范围-20℃~85℃，振动等级达IEC 60068-2-6，兼容多数工业环境。

二、核心参数与选型依据

1. 基础规格解析

• 压力类型：表压（参考大气压）或绝压（真空环境），需根据应用场景选择。
• 过程连接：G1/2A螺纹连接（公制1/2英寸）或法兰连接（DN25），确保密封性与安装便利性。
• 电气接口：4-20mA输出采用两线制设计，RS485接口支持2芯或4芯屏蔽双绞线。

2. 性能指标详解

• 精度与稳定性：综合精度±0.5%FS，年漂移量＜0.3%FS，减少校准频率。
• 响应时间：＜50ms（90%步进响应），适用于动态压力监测场景。
• 过载能力：可承受1.5倍量程（2.4MPa）瞬时过压，保障设备安全性。
• 显示功能：LCD分辨率0.01MPa，更新频率1次/秒，适应实时监控需求。

3. 选型关键要素

• 介质特性：确认介质是否含腐蚀性成分或固体颗粒，选择匹配膜片材质。
• 安装空间：G1/2A接口适配小型化设备，需预留足够操作空间（周围物体间距＞0.5m）。
• 环境条件：高温、高湿或振动环境需选择加固型外壳与屏蔽电缆。

三、典型应用场景与案例分析

1. 工业控制：液压系统压力监控

案例：某机械制造厂采用该传感器监测液压机主缸压力，通过4-20mA信号联动液压阀调节输出。传感器LCD实时显示压力值，操作人员可直观监控系统状态。改造后，系统响应时间从80ms降至30ms，作业精度提升15%，液压元件寿命延长30%。
关键点：中高压适配性（1.6MPa）保障液压系统稳定性，数字显示功能提升操作便捷性，高精度（±0.5%FS）保障工艺精度。

2. 能源管理：蒸汽管道压力监测

案例：某热电厂主蒸汽管道安装该传感器，监测1.6MPa级蒸汽压力。通过RS485总线将数据传输至监控平台，同时本地LCD显示实时压力值。运行后，管道压力波动范围从±0.3MPa降至±0.1MPa，年减少能耗损失150万元。
关键点：防爆设计（Ex d IIC T6）保障危险环境安全，数字信号抗干扰能力强，宽电压供电（DC24V）适配现场电源。

3. 食品饮料：罐装压力控制

案例：某饮料厂在高速罐装过程中，采用该传感器监测罐装压力，确保压力精准维持在0.8-1.0MPa。传感器LCD实时显示压力值，操作人员可快速调整参数。此举既保证产品密封性，又防止压力过高导致罐体变形，次品率降低50%，年减少损失超300万元。
关键点：高精度（±0.5%FS）保障罐装稳定性，数字显示功能提升操作效率，316L不锈钢膜片耐腐蚀。

四、安装与维护规范

1. 安装核心要点

• 位置选择：
  • 远离热源、振动源及腐蚀性气体，环境温度-20℃~85℃，湿度＜85%。
  • 垂直安装时介质流向自下而上，水平安装时膜片水平（避免介质沉淀）。
• 过程连接：
  • G1/2A螺纹连接需使用聚四氟乙烯密封带，确保密封性。
  • 安装后需进行零点校验（无压力状态下输出4mA）。
• 电气接线：
  • 电源线与信号线分开布线，避免电磁干扰。
  • 屏蔽电缆单端接地（接线盒端），接地电阻＜10Ω。

2. 维护策略

• 定期校验：每季度检测零点与量程，每年进行第三方计量校准。
• 清洁与检查：高粘度介质需定期冲洗膜片表面，检查过程连接是否泄漏。
• 故障排查：
  • 输出异常：检查电源电压（DC24V±10%）、接线是否松动。
  • 信号波动：排查振动干扰或介质脉动，可加装阻尼装置。
  • 显示异常：检查LCD连接线是否松动，或执行出厂重置。

五、行业发展趋势

1. 技术升级方向

• 智能诊断：集成温度传感器与自校验模块，实时监测膜片状态与零点漂移。
• 无线扩展：支持LoRa或NB-IoT协议，实现压力数据远程传输与云端分析。
• 材料创新：石墨烯膜片提升灵敏度与耐腐蚀性，陶瓷基板增强抗振动能力。

2. 市场需求驱动

• 工业自动化升级：智能制造推动压力传感器与PLC、DCS系统的深度集成。
• 食品饮料行业扩张：消费者对品质要求的提升，推动高精度、卫生型压力传感器需求增长。
• 国产替代加速：国内企业通过数字化补偿技术突破，逐步替代进口产品，占据中高压市场。

结论

数显压力传感器JF-1.6MPa凭借其中高压适配性、数字化显示功能及稳定信号传输，成为工业控制、能源管理、食品饮料等场景的理想选择。从液压系统监控到蒸汽管道控制，从本地显示到云端分析，其技术升级与应用拓展持续推动工业自动化与过程控制的进步。未来，随着智能诊断、无线通信技术的普及，数显压力传感器将在更多中高压场景中发挥核心作用，助力产业高效、精准发展。
