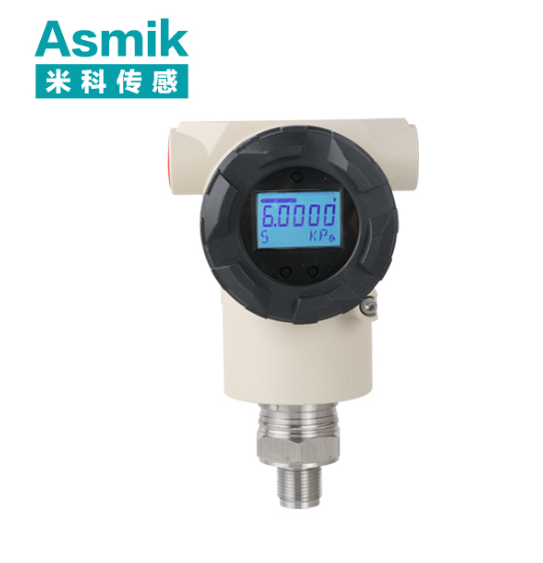

防爆压力变送器（量程0.5MPa）：危险环境压力监测的核心解决方案

一、防爆压力变送器的工作原理与技术特性

1. 核心原理：压阻效应与防爆电路设计

防爆压力变送器采用压阻式传感技术，通过膜片形变转换为电信号，并结合防爆结构确保设备在危险环境中安全运行：

• 压阻效应：压力作用于膜片，导致压阻元件电阻变化，经惠斯通电桥转换为电压信号，再通过放大电路输出标准4-20mA电流。
• 防爆设计：采用隔爆型外壳（Ex d IIC T6），通过将电气元件密封在坚固壳体内，即使内部发生电弧或爆炸，也不会引燃外部危险气体。

技术特性：

• 量程范围：0-0.5MPa（中低压场景），覆盖液体、气体及蒸汽压力测量。
• 输出信号：标准4-20mA电流环，传输距离可达1000米，抗电磁干扰能力强。
• 供电要求：DC24V直流供电，兼容工业现场常见电源规格。
• 精度等级：±0.5%FS（标准型），满足危险环境计量需求。
• 防护等级：IP66（防尘防水），适应户外或高湿度环境。
• 防爆认证：符合IEC 60079-1标准，取得Ex d IIC T6防爆证书。

2. 结构创新与适用场景

• 紧凑防爆设计：隔爆外壳厚度达5mm，接口采用M20×1.5螺纹或法兰连接（DN25），适配危险环境设备安装需求。
• 材质选择：膜片默认316L不锈钢，可选哈氏合金或陶瓷应对腐蚀性介质。
• 环境适应性：工作温度范围-40℃~85℃，振动等级达IEC 60068-2-6，兼容严苛工业环境。

二、核心参数与选型依据

1. 基础规格解析

• 压力类型：表压（参考大气压）或绝压（真空环境），需根据应用场景选择。
• 过程连接：M20×1.5螺纹连接或法兰连接（DN25），确保密封性与安装便利性。
• 电气接口：4-20mA输出采用两线制设计，电源线与信号线独立，提升信号稳定性。

2. 性能指标详解

• 精度与稳定性：综合精度±0.5%FS，年漂移量＜0.3%FS，减少校准频率。
• 响应时间：＜50ms（90%步进响应），适用于动态压力监测场景。
• 过载能力：可承受1.5倍量程（0.75MPa）瞬时过压，保障设备安全性。
• 防爆等级：Ex d IIC T6（最高级别），适用于0区、1区、2区危险场所。

3. 选型关键要素

• 危险区域分类：确认现场属于0区（连续爆炸性气体）、1区（偶尔存在）或2区（事故状态下存在），选择匹配防爆等级。
• 介质特性：确认介质是否含腐蚀性成分或易燃易爆气体，选择匹配膜片材质与密封方式。
• 环境条件：高温、高湿或振动环境需选择加固型外壳与屏蔽电缆。

三、典型应用场景与案例分析

1. 石油化工：反应釜压力监测

案例：某炼油厂在催化裂化反应釜中安装防爆压力变送器，实时监测0.5MPa级反应压力。设备通过4-20mA信号将数据传输至DCS系统，实现压力超限自动联锁停机。应用后，反应釜故障率降低70%，年减少非计划停机损失800万元。
关键点：防爆设计（Ex d IIC T6）保障危险环境安全，高精度（±0.5%FS）保障工艺稳定性，IP66防护等级适应户外环境。

2. 制药行业：洁净室压力控制

案例：某疫苗生产车间采用防爆压力变送器监测洁净室压力，确保正压环境防止污染。设备通过4-20mA信号联动通风系统，维持压力稳定在0.1-0.2MPa。应用后，产品合格率提升35%，年减少污染损失超300万元。
关键点：紧凑接口（M20×1.5）适配小型化管道，快速响应（＜50ms）适配动态调压需求，膜片耐腐蚀性保障长期稳定性。

3. 燃气输送：调压站压力异常预警

案例：某城市燃气调压站安装防爆压力变送器，监测0.5MPa级天然气压力。当压力超过或低于设定阈值时，设备输出信号触发报警，工作人员可及时处理，避免管道破裂或供气中断。此举使调压站事故率降低65%，年节约维修成本150万元。
关键点：防爆认证（Ex d IIC T6）确保危险环境安全，4-20mA信号远距离传输稳定，过载能力（0.75MPa）保障设备安全。

四、安装与维护规范

1. 安装核心要点

• 位置选择：
  • 远离热源、振动源及腐蚀性气体，环境温度-40℃~85℃，湿度＜85%。
  • 垂直安装时介质流向自下而上，水平安装时膜片水平（避免介质沉淀）。
• 过程连接：
  • M20×1.5螺纹连接需使用聚四氟乙烯密封带，法兰连接需均匀紧固螺栓。
  • 安装后需进行零点校验（无压力状态下输出4mA）。
• 电气接线：
  • 电源线与信号线分开布线，避免电磁干扰。
  • 屏蔽电缆单端接地（接线盒端），接地电阻＜10Ω。

2. 维护策略

• 定期校验：每季度检测零点与量程，每年进行第三方计量校准。
• 清洁与检查：高粘度介质需定期冲洗膜片表面，检查过程连接是否泄漏。
• 故障排查：
  • 输出异常：检查电源电压（DC24V±10%）、接线是否松动。
  • 信号波动：排查振动干扰或介质脉动，可加装阻尼装置。

五、行业发展趋势

1. 技术升级方向

• 智能诊断：集成温度传感器与自校验模块，实时监测膜片状态与零点漂移。
• 无线扩展：支持LoRa或NB-IoT协议，实现压力数据远程传输与云端分析。
• 材料创新：石墨烯膜片提升灵敏度与耐腐蚀性，陶瓷基板增强抗振动能力。

2. 市场需求驱动

• 能源安全要求提升：石油、化工、燃气等行业对防爆设备的需求持续增长。
• 制药行业扩张：GMP标准提升推动高精度、卫生型防爆压力变送器应用。
• 国产替代加速：国内企业通过防爆技术突破，逐步替代进口产品，占据中低压防爆市场。

结论

防爆压力变送器（量程0.5MPa）凭借其防爆设计、高精度测量及稳定信号传输，成为石油化工、制药、燃气输送等危险环境场景的理想选择。从反应釜压力监测到洁净室控制，从模拟信号到智能诊断，其技术升级与应用拓展持续推动工业安全与过程控制的进步。未来，随着智能诊断、无线通信技术的普及，防爆压力变送器将在更多危险场景中发挥核心作用，助力产业安全、高效发展。
