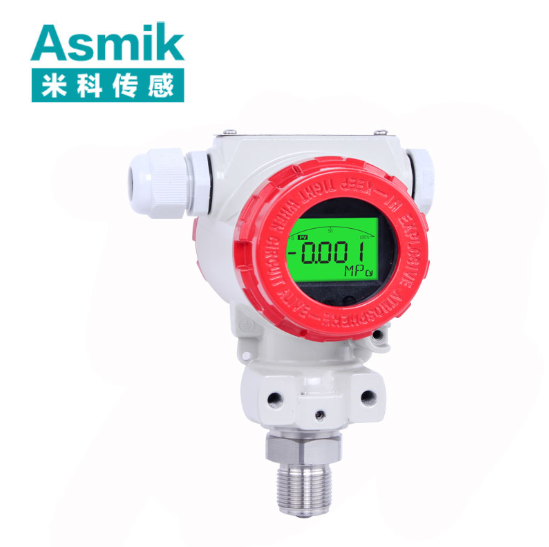

压力变送器0-1MPa

一、压力变送器的工作原理与技术特性

1. 核心原理：压阻效应与信号转换

压力变送器采用压阻式传感技术，通过膜片形变转换为电信号：

• 压阻效应：压力作用于膜片，导致压阻元件电阻变化，经惠斯通电桥转换为电压信号。
• 信号处理：电压信号通过放大、滤波及ADC转换，输出标准4-20mA电流或RS485数字信号，适配模拟与数字控制系统。

技术特性：

• 量程范围：0-1MPa（低压场景），覆盖液体、气体及蒸汽压力测量。
• 输出信号：支持4-20mA（两线制）或RS485（Modbus-RTU），传输距离分别达1000米及1200米。
• 供电要求：DC24V直流供电，兼容工业现场常见电源规格。
• 精度等级：±0.5%FS（标准型），满足一般工业计量需求。
• 防护等级：IP65（防尘防水），可选防爆型（Ex d IIC T6），适应户外或危险环境。

2. 结构创新与适用场景

• 紧凑设计：G1/4A螺纹连接或法兰连接（DN15），适配小型化设备安装需求。
• 材质选择：膜片默认316L不锈钢，可选哈氏合金或陶瓷应对腐蚀性介质。
• 环境适应性：工作温度范围-20℃~85℃，振动等级达IEC 60068-2-6，兼容多数工业环境。

二、核心参数与选型依据

1. 基础规格解析

• 压力类型：表压（参考大气压）或绝压（真空环境），需根据应用场景选择。
• 过程连接：G1/4A螺纹连接（公制1/4英寸）或法兰连接（DN15），确保密封性与安装便利性。
• 电气接口：4-20mA输出采用两线制设计，RS485接口支持2芯或4芯屏蔽双绞线。

2. 性能指标详解

• 精度与稳定性：综合精度±0.5%FS，年漂移量＜0.3%FS，减少校准频率。
• 响应时间：＜50ms（90%步进响应），适用于动态压力监测场景。
• 过载能力：可承受1.5倍量程（1.5MPa）瞬时过压，保障设备安全性。

3. 选型关键要素

• 介质特性：确认介质是否含腐蚀性成分或固体颗粒，选择匹配膜片材质。
• 安装空间：G1/4A接口适配小型化设备，需预留足够操作空间（周围物体间距＞0.3m）。
• 环境条件：高温、高湿或振动环境需选择加固型外壳与屏蔽电缆。

三、典型应用场景与案例分析

1. 市政供水：低压管道压力监测

案例：某城市二次供水系统采用该变送器监测小区管网压力，通过4-20mA信号实时传输至SCADA系统。系统实现压力异常预警，管网漏损率从10%降至5%，年节水超80万吨。
关键点：低压适配性（1MPa）保障居民用水稳定性，两线制设计简化布线难度，IP65防护等级适应户外环境。

2. HVAC系统：水循环压力控制

案例：某商业综合体采用G1/4A接口变送器监测冷冻水压力，通过RS485接入楼宇自控系统（BAS）。改造后，系统响应时间从20秒降至3秒，能耗降低15%，年节约电费20万元。
关键点：紧凑接口适配小型化管道，RS485总线支持多设备并行，数字信号抗干扰能力强。

3. 轻工业：液压设备压力调节

案例：某包装机械厂采用该变送器监测液压系统压力，通过4-20mA信号联动液压阀调节输出。改造后，系统压力波动范围从±0.2MPa降至±0.05MPa，产品合格率提升25%。
关键点：高精度（±0.5%FS）保障工艺稳定性，快速响应（＜50ms）适配动态调压需求，防爆设计（Ex d IIC T6）保障安全。

四、安装与维护规范

1. 安装核心要点

• 位置选择：
  • 远离热源、振动源及腐蚀性气体，环境温度-20℃~85℃，湿度＜85%。
  • 垂直安装时介质流向自下而上，水平安装时膜片水平（避免介质沉淀）。
• 过程连接：
  • G1/4A螺纹连接需使用聚四氟乙烯密封带，确保密封性。
  • 安装后需进行零点校验（无压力状态下输出4mA）。
• 电气接线：
  • 4-20mA输出采用两线制接线，RS485总线采用屏蔽双绞线并匹配A/B线序。
  • 屏蔽层单端接地（控制柜端），接地电阻＜10Ω。

2. 维护策略

• 定期校验：每季度检测零点与量程，每年进行第三方计量校准。
• 清洁与检查：高粘度介质需定期冲洗膜片表面，检查过程连接是否泄漏。
• 故障排查：
  • 输出异常：检查电源电压（DC24V±10%）、接线是否松动。
  • 信号波动：排查振动干扰或介质脉动，可加装阻尼装置。

五、行业发展趋势

1. 技术升级方向

• 智能诊断：集成温度传感器与自校验模块，实时监测膜片状态与零点漂移。
• 无线通讯：支持LoRa或NB-IoT协议，实现压力数据远程传输与云端分析。
• 材料创新：石墨烯膜片提升灵敏度与耐腐蚀性，陶瓷基板增强抗振动能力。

2. 市场需求驱动

• 工业自动化升级：智能制造推动压力变送器与PLC、DCS系统的深度集成。
• 绿色建筑标准提升：智能建筑对水系统、空调系统压力监测的要求日益严格。
• 国产替代加速：国内企业通过数字化补偿技术突破，逐步替代进口产品，占据中低压市场。

结论

压力变送器0-1MPa凭借其低压适配性、高精度测量及紧凑型设计，成为市政供水、HVAC系统及轻工业场景的理想选择。从管网压力监测到液压设备控制，从模拟信号到数字通信，其技术升级与应用拓展持续推动工业自动化与能源管理的进步。未来，随着智能诊断、无线通信技术的普及，压力变送器将在更多低压场景中发挥核心作用，助力产业高效、绿色发展。
