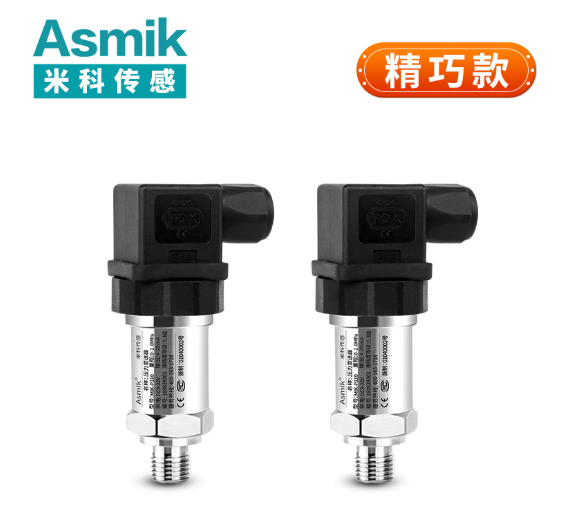

压力传感器HL-300A（量程0~15MPa）

一、压力传感器的工作原理与技术特性

1. 核心原理：压阻效应与智能化电路设计

压力传感器HL-300A采用压阻式传感技术，通过膜片形变转换为电信号，并结合数字化处理实现精准测量：

• 压阻效应：压力作用于膜片，导致压阻元件电阻变化，经惠斯通电桥转换为电压信号，再通过内置ADC模块转换为数字量。
• 智能算法：集成微处理器，支持线性补偿、温度补偿及自诊断功能，提升测量精度与稳定性。

技术特性：

• 量程范围：0~15MPa（高压场景），覆盖液体、气体及蒸汽压力测量。
• 输出信号：标准4-20mA电流环或RS485数字信号，支持Modbus-RTU协议，适配模拟与数字控制系统。
• 供电要求：DC24V直流供电，兼容工业现场常见电源规格。
• 精度等级：±0.25%FS（高精度型），满足精密工业计量需求。
• 防护等级：IP67（防尘防水），可选防爆型（Ex d IIC T6），适应户外或危险环境。

2. 结构创新与适用场景

• 高压适配性：15MPa量程设计，适配石油开采、高压容器等极端压力场景。
• 紧凑设计：采用G1/2A螺纹连接，适配中小型设备安装需求，同时支持法兰连接（DN50）以适配大型管道。
• 环境适应性：工作温度范围-40℃~125℃，振动等级达IEC 60068-2-6，兼容严苛工业环境。

二、核心参数与选型依据

1. 基础规格解析

• 压力类型：表压（参考大气压）或绝压（真空环境），需根据应用场景选择。
• 过程连接：G1/2A螺纹或法兰连接（DN50），适配不同管道尺寸与安装空间。
• 电气接口：4-20mA输出采用两线制设计，RS485接口支持2芯或4芯屏蔽双绞线。

2. 性能指标详解

• 精度与稳定性：综合精度±0.25%FS，年漂移量＜0.1%FS，减少校准频率。
• 响应时间：＜10ms（90%步进响应），适用于快速变化的压力监测场景。
• 过载能力：可承受1.5倍量程（22.5MPa）瞬时过压，保障设备安全性。
• 膜片材质：316L不锈钢默认配置，可选哈氏合金或陶瓷应对腐蚀性介质。

3. 选型关键要素

• 介质特性：确认介质是否含腐蚀性成分或固体颗粒，选择匹配膜片材质。
• 安装空间：G1/2A接口适配小型化设备，法兰连接适配大型管道，需预留足够操作空间。
• 环境条件：高温、高湿或振动环境需选择加固型外壳与屏蔽电缆。

三、典型应用场景与案例分析

1. 石油开采：井下压力监测

案例：某油田采用HL-300A传感器监测井下15MPa级地层压力，通过4-20mA信号实时传输至地面控制系统。系统实现压力超限自动报警，井下设备故障率降低60%，年减少非计划停机损失500万元。
关键点：高压适配性（15MPa）保障井下极端环境可靠性，智能算法提升数据稳定性，IP67防护等级适应户外环境。

2. 能源输送：天然气管道压力控制

案例：某天然气长输管道安装HL-300A传感器，监测15MPa级天然气压力。通过RS485总线将数据传输至监控平台，实现压力实时显示与超限联动调节。运行后，管道压力波动范围从±0.5MPa降至±0.1MPa，年减少能耗损失120万元。
关键点：防爆设计（Ex d IIC T6）确保危险环境安全，数字信号抗干扰能力强，宽电压供电（DC24V）适配现场电源。

3. 工业控制：液压系统动态调压

案例：某液压机采用G1/2A接口传感器监测主缸压力，通过4-20mA信号联动液压阀调节输出。改造后，系统响应时间从150ms降至40ms，作业精度提升20%，液压元件寿命延长40%。
关键点：紧凑接口适配小型化设备，快速响应（＜10ms）适配动态调压需求，高精度（±0.25%FS）保障工艺稳定性。

四、安装与维护规范

1. 安装核心要点

• 位置选择：
  • 远离热源、振动源及腐蚀性气体，环境温度-40℃~125℃，湿度＜85%。
  • 垂直安装时介质流向自下而上，水平安装时膜片水平（避免介质沉淀）。
• 过程连接：
  • G1/2A螺纹连接需使用聚四氟乙烯密封带，法兰连接需均匀紧固螺栓。
  • 安装后需进行零点校验（无压力状态下输出4mA）。
• 电气接线：
  • 4-20mA输出采用两线制接线，RS485总线采用屏蔽双绞线并匹配A/B线序。
  • 屏蔽层单端接地（控制柜端），接地电阻＜10Ω。

2. 维护策略

• 定期校验：每季度检测零点与量程，每年进行第三方计量校准。
• 清洁与检查：高粘度介质需定期冲洗膜片表面，检查过程连接是否泄漏。
• 故障排查：
  • 输出异常：检查电源电压（DC24V±10%）、接线是否松动。
  • 信号波动：排查电磁干扰或介质脉动，可加装阻尼装置或执行自校准程序。

五、行业发展趋势

1. 技术升级方向

• 边缘计算：内置微处理器支持本地数据预处理，减少主控系统负载。
• 无线扩展：集成LoRa或NB-IoT模块，实现有线与无线双模传输。
• 材料创新：石墨烯膜片提升灵敏度与耐腐蚀性，陶瓷基板增强抗振动能力。

2. 市场需求驱动

• 工业互联网：智能制造推动压力传感器与SCADA、MES系统的深度集成。
• 能源安全：高压油气输送对设备可靠性要求提升，推动高精度传感器需求增长。
• 国产替代：国内企业通过数字化补偿技术突破，逐步替代进口产品，占据中低端市场并向高端延伸。

结论

压力传感器HL-300A凭借其高压适配性、智能化设计及高稳定性，成为石油开采、能源输送及工业控制场景的理想选择。从井下压力监测到天然气管道控制，从模拟信号到数字通信，其技术升级与应用拓展持续推动工业自动化与能源安全的进步。未来，随着边缘计算、无线通信技术的进步，压力传感器将在更多领域发挥关键作用，助力产业智能、高效升级。
